Escurridor Muxo II Marca VIBROMAQ
9 pages · tap a page to read its text
José León Suarez 3262 CP1440 Cuidad Autónoma de Buenos Aires ARGENTINA tel: 0054 11 4687 2951
José León Suarez 3262 CP1440 Cuidad Autónoma de Buenos Aires ARGENTINA tel: 0054 11 4687 2951
VVIBROMAQ
Fabrica Argentina de Alimentadores Vibratorios SRL.

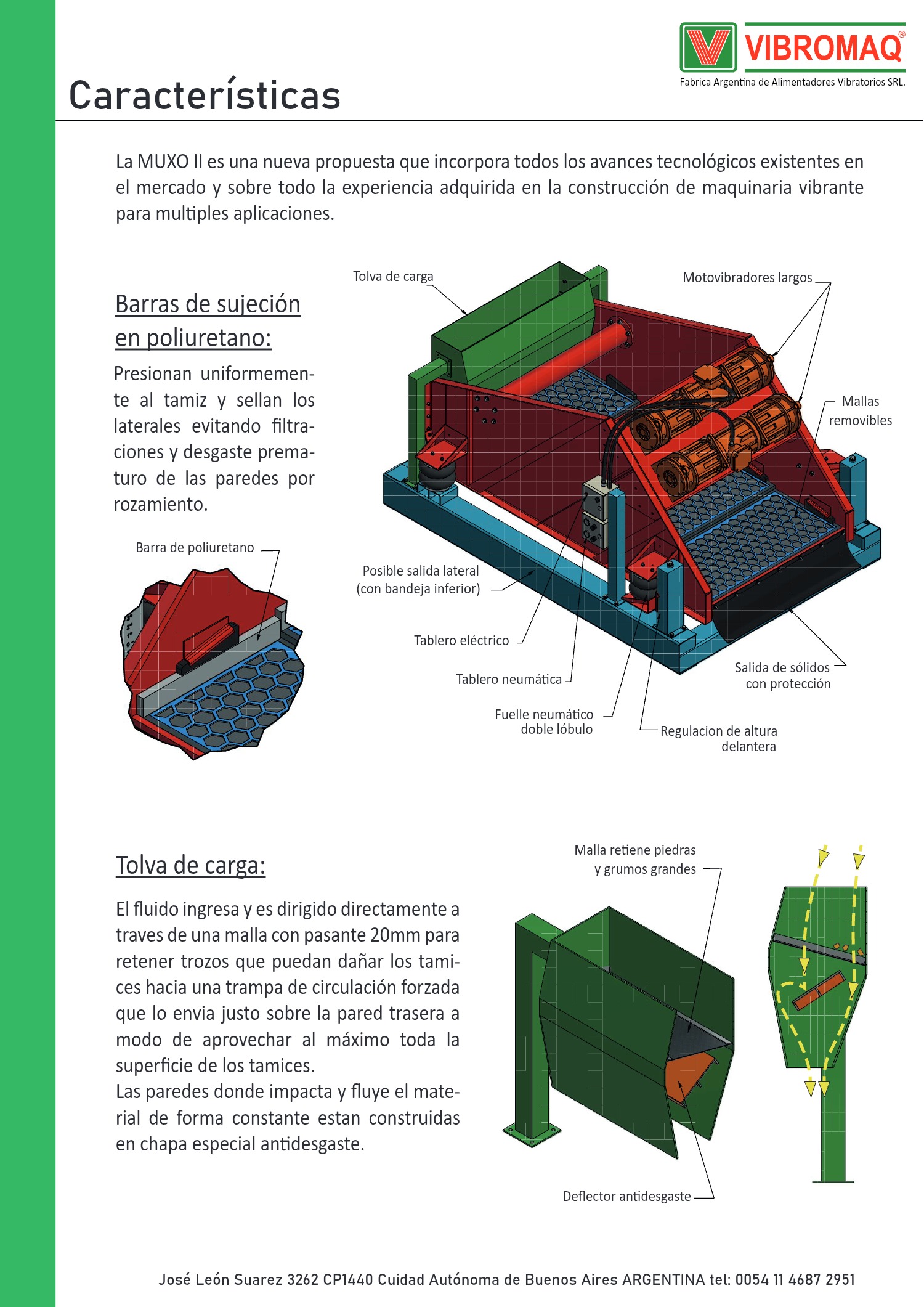

La MUXO II es una nueva propuesta que incorpora todos los avances tecnológicos existentes en el mercado y sobre todo la experiencia adquirida en la construcción de maquinaria vibrante para multiples aplicaciones.
Presionan uniformemen- te al tamiz y sellan los laterales evitando filtra- ciones y desgaste prema- turo de las paredes por rozamiento.
El fluido ingresa y es dirigido directamente a traves de una malla con pasante 20mm para retener trozos que puedan dañar los tami- ces hacia una trampa de circulación forzada que lo envia justo sobre la pared trasera a modo de aprovechar al máximo toda la superficie de los tamices.
Las paredes donde impacta y fluye el mate- rial de forma constante estan construidas en chapa especial antidesgaste.
Deflector antidesgaste.
José León Suarez 3262 CP1440 Cuidad Autónoma de Buenos Aires ARGENTINA tel: 0054 11 4687 2951

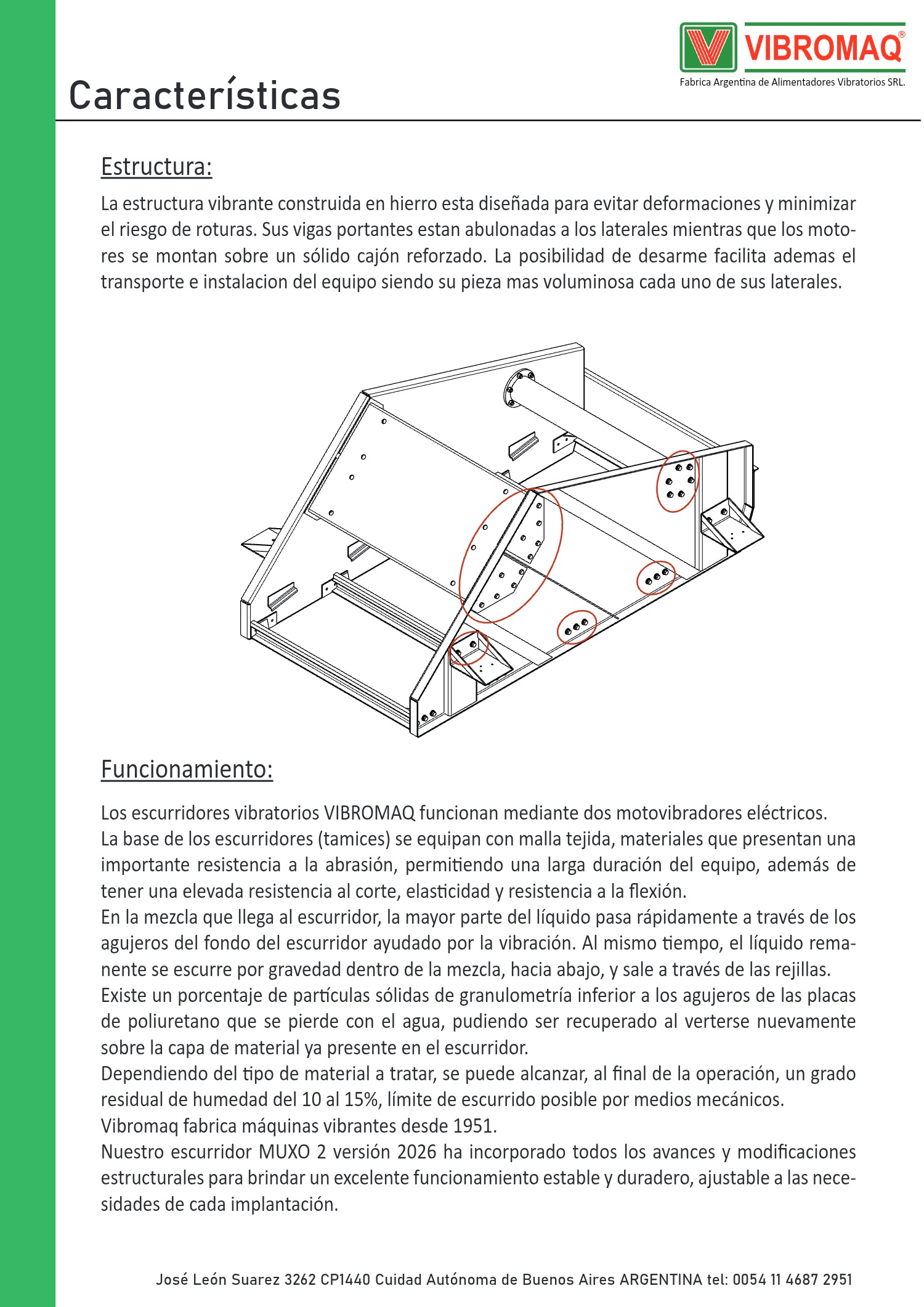

La estructura vibrante construida en hierro esta diseñada para evitar deformaciones y minimizar el riesgo de roturas. Sus vigas portantes estan abulonadas a los laterales mientras que los moto- res se montan sobre un sólido cajón reforzado. La posibilidad de desarme facilita ademas el transporte e instalacion del equipo siendo su pieza mas voluminosa cada uno de sus laterales.
Funcionamiento:
Los escurridores vibratorios VIBROMAQ funcionan mediante dos motovibradores eléctricos. La base de los escurridores (tamices) se equipan con malla tejida, materiales que presentan una importante resistencia a la abrasión, permitiendo una larga duración del equipo, además de tener una elevada resistencia al corte, elasticidad y resistencia a la flexión.
En la mezcla que llega al escurridor, la mayor parte del líquido pasa rápidamente a través de los agujeros del fondo del escurridor ayudado por la vibración. Al mismo tiempo, el líquido rema- nente se escurre por gravedad dentro de la mezcla, hacia abajo, y sale a través de las rejillas. Existe un porcentaje de partículas sólidas de granulometría inferior a los agujeros de las placas de poliuretano que se pierde con el agua, pudiendo ser recuperado al verterse nuevamente sobre la capa de material ya presente en el escurridor.
Dependiendo del tipo de material a tratar, se puede alcanzar, al final de la operación, un grado residual de humedad del 10 al 15%, límite de escurrido posible por medios mecánicos. Vibromaq fabrica máquinas vibrantes desde 1951.
Nuestro escurridor MUXO 2 versión 2026 ha incorporado todos los avances y modificaciones estructurales para brindar un excelente funcionamiento estable y duradero, ajustable a las nece- sidades de cada implantación.
José León Suarez 3262 CP1440 Cuidad Autónoma de Buenos Aires ARGENTINA tel: 0054 11 4687 2951

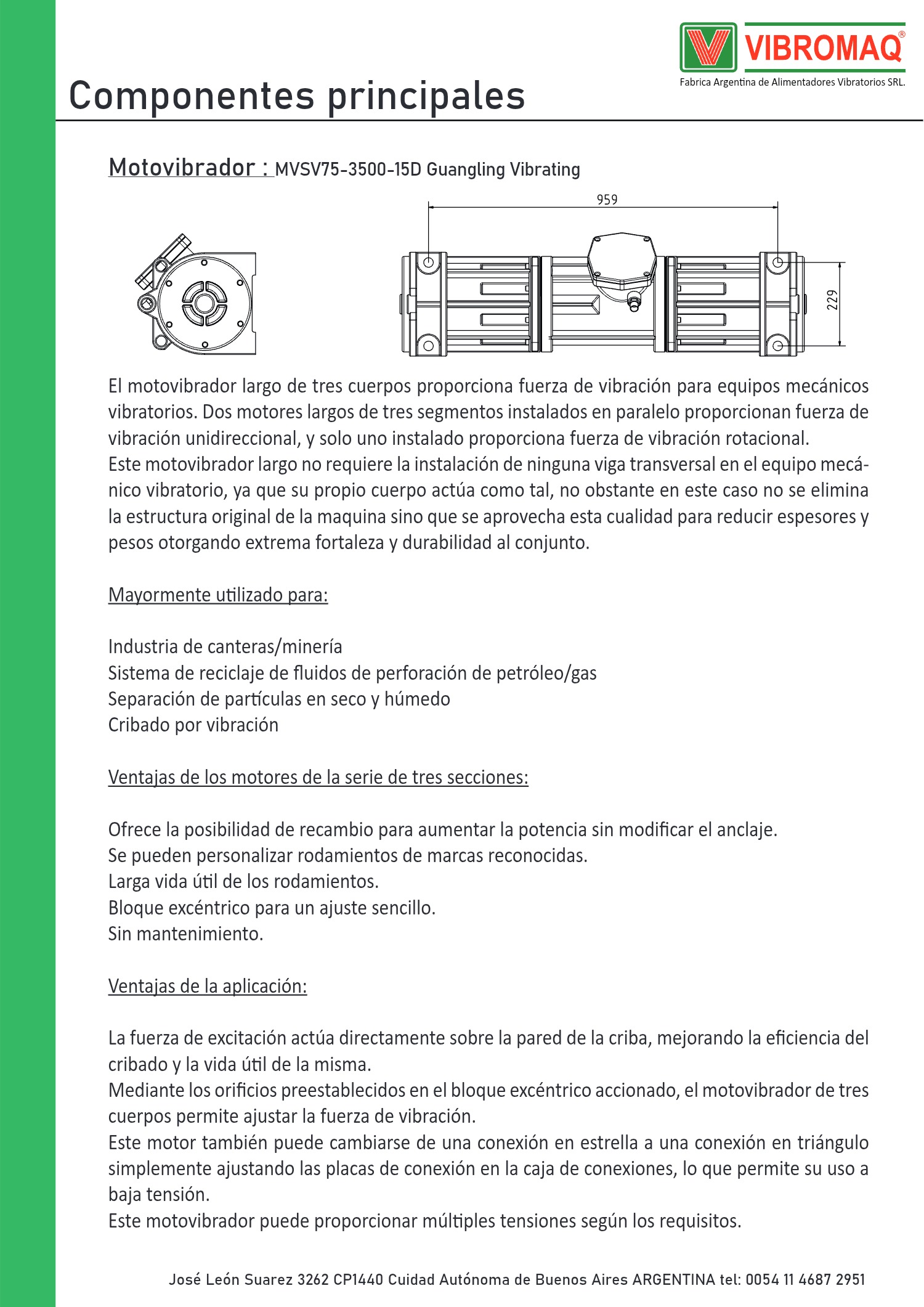

El motovibrador largo de tres cuerpos proporciona fuerza de vibración para equipos mecánicos vibratorios. Dos motores largos de tres segmentos instalados en paralelo proporcionan fuerza de vibración unidireccional, y solo uno instalado proporciona fuerza de vibración rotacional. Este motovibrador largo no requiere la instalación de ninguna viga transversal en el equipo mecá- nico vibratorio, ya que su propio cuerpo actúa como tal, no obstante en este caso no se elimina la estructura original de la maquina sino que se aprovecha esta cualidad para reducir espesores y pesos otorgando extrema fortaleza y durabilidad al conjunto.
Mayormente utilizado para:
Sistema de reciclaje de fluidos de perforación de petróleo/gas Separación de partículas en seco y húmedo
Cribado por vibración
Ventajas de los motores de la serie de tres secciones:
Ofrece la posibilidad de recambio para aumentar la potencia sin modificar el anclaje.
Se pueden personalizar rodamientos de marcas reconocidas.
La fuerza de excitación actúa directamente sobre la pared de la criba, mejorando la eficiencia del cribado y la vida útil de la misma.
Mediante los orificios preestablecidos en el bloque excéntrico accionado, el motovibrador de tres cuerpos permite ajustar la fuerza de vibración.
Este motor también puede cambiarse de una conexión en estrella a una conexión en triángulo simplemente ajustando las placas de conexión en la caja de conexiones, lo que permite su uso a baja tensión.
Este motovibrador puede proporcionar múltiples tensiones según los requisitos.
José León Suarez 3262 CP1440 Cuidad Autónoma de Buenos Aires ARGENTINA tel: 0054 11 4687 2951

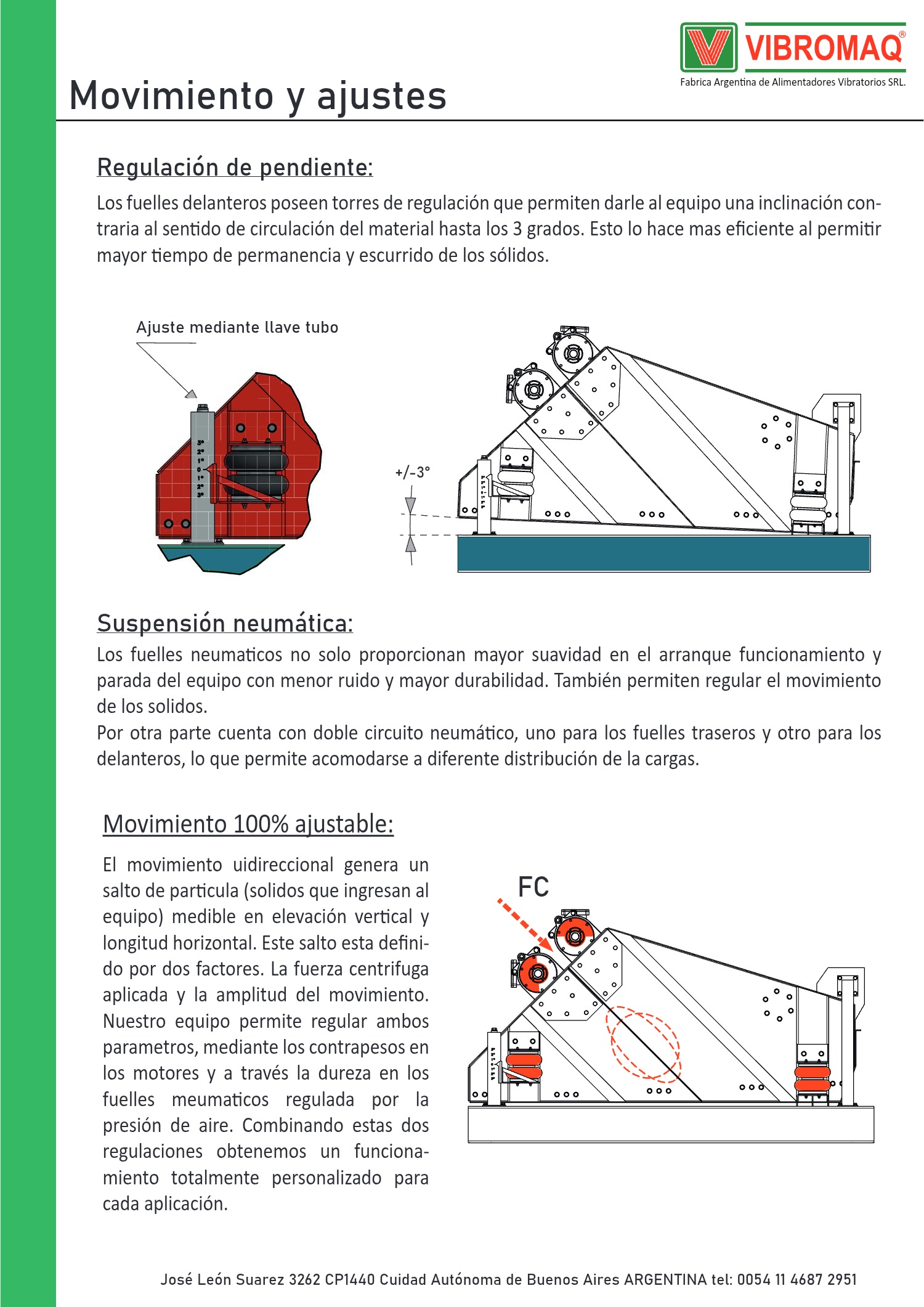

Los fuelles delanteros poseen torres de regulación que permiten darle al equipo una inclinación con- traria al sentido de circulación del material hasta los 3 grados. Esto lo hace mas eficiente al permitir mayor tiempo de permanencia y escurrido de los sólidos.
Los fuelles neumaticos no solo proporcionan mayor suavidad en el arranque funcionamiento y parada del equipo con menor ruido y mayor durabilidad. También permiten regular el movimiento de los solidos.
Por otra parte cuenta con doble circuito neumático, uno para los fuelles traseros y otro para los delanteros, lo que permite acomodarse a diferente distribución de la cargas.
Movimiento 100% ajustable:
El movimiento uidireccional genera un salto de particula (solidos que ingresan al equipo) medible en elevación vertical y longitud horizontal. Este salto esta defini- do por dos factores. La fuerza centrifuga aplicada y la amplitud del movimiento. Nuestro equipo permite regular ambos parametros, mediante los contrapesos en los motores y a través la dureza en los fuelles meumaticos regulada por la presión de aire. Combinando estas dos regulaciones obtenemos un funciona- miento totalmente personalizado para cada aplicación.
FC о
José León Suarez 3262 CP1440 Cuidad Autónoma de Buenos Aires ARGENTINA tel: 0054 11 4687 2951

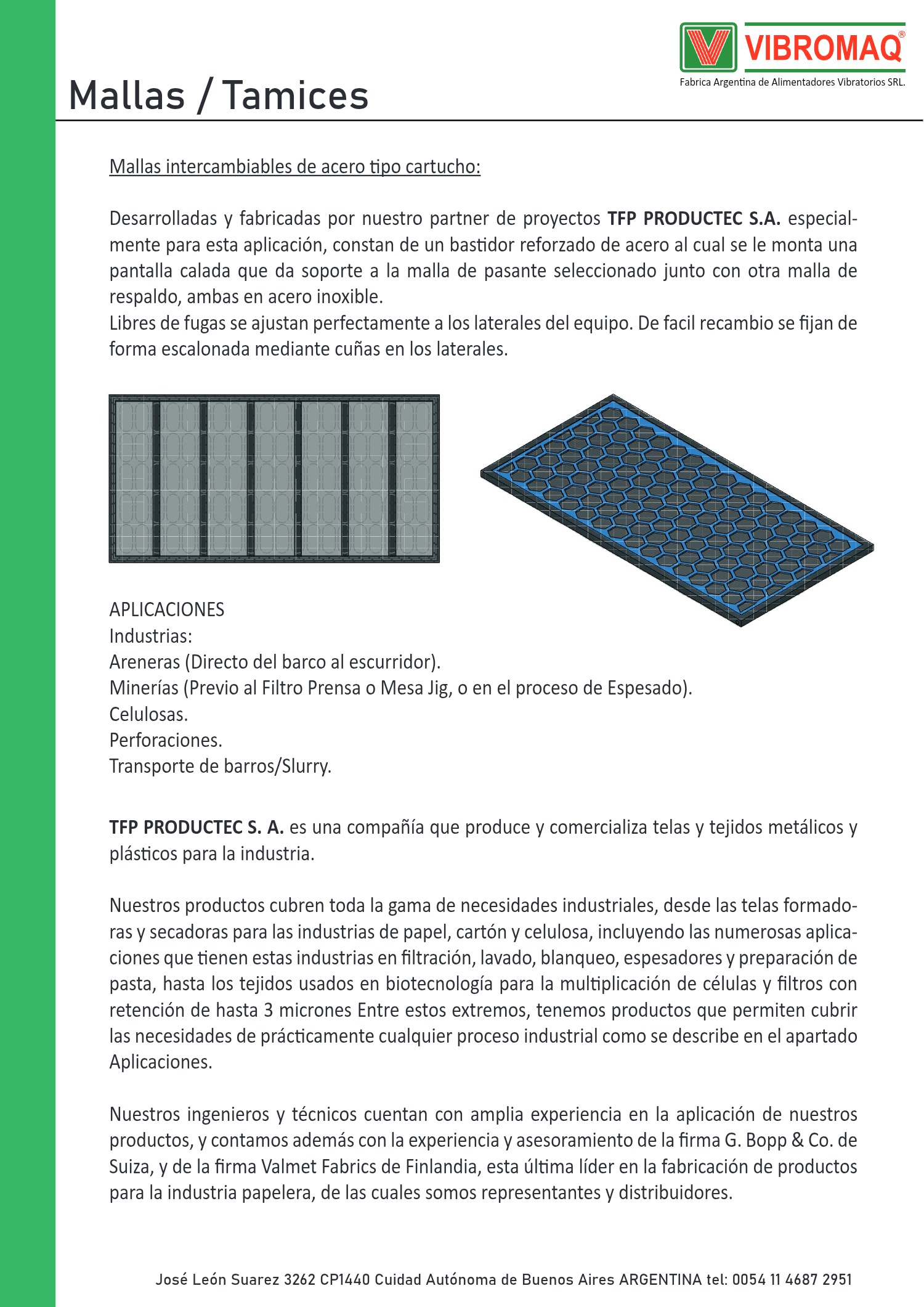

Desarrolladas y fabricadas por nuestro partner de proyectos TFP PRODUCTEC S.A. especial- mente para esta aplicación, constan de un bastidor reforzado de acero al cual se le monta una pantalla calada que da soporte a la malla de pasante seleccionado junto con otra malla de respaldo, ambas en acero inoxible.
Libres de fugas se ajustan perfectamente a los laterales del equipo. De facil recambio se fijan de forma escalonada mediante cuñas en los laterales.
Minerías (Previo al Filtro Prensa o Mesa Jig, o en el proceso de Espesado).
TFP PRODUCTEC S. A. es una compañía que produce y comercializa telas y tejidos metálicos y plásticos para la industria.
Nuestros productos cubren toda la gama de necesidades industriales, desde las telas formado- ras y secadoras para las industrias de papel, cartón y celulosa, incluyendo las numerosas aplica- ciones que tienen estas industrias en filtración, lavado, blanqueo, espesadores y preparación de pasta, hasta los tejidos usados en biotecnología para la multiplicación de células y filtros con retención de hasta 3 micrones Entre estos extremos, tenemos productos que permiten cubrir las necesidades de prácticamente cualquier proceso industrial como se describe en el apartado Aplicaciones.
Nuestros ingenieros y técnicos cuentan con amplia experiencia en la aplicación de nuestros productos, y contamos además con la experiencia y asesoramiento de la firma G. Bopp & Co. de Suiza, y de la firma Valmet Fabrics de Finlandia, esta última líder en la fabricación de productos para la industria papelera, de las cuales somos representantes y distribuidores.
José León Suarez 3262 CP1440 Cuidad Autónoma de Buenos Aires ARGENTINA tel: 0054 11 4687 2951

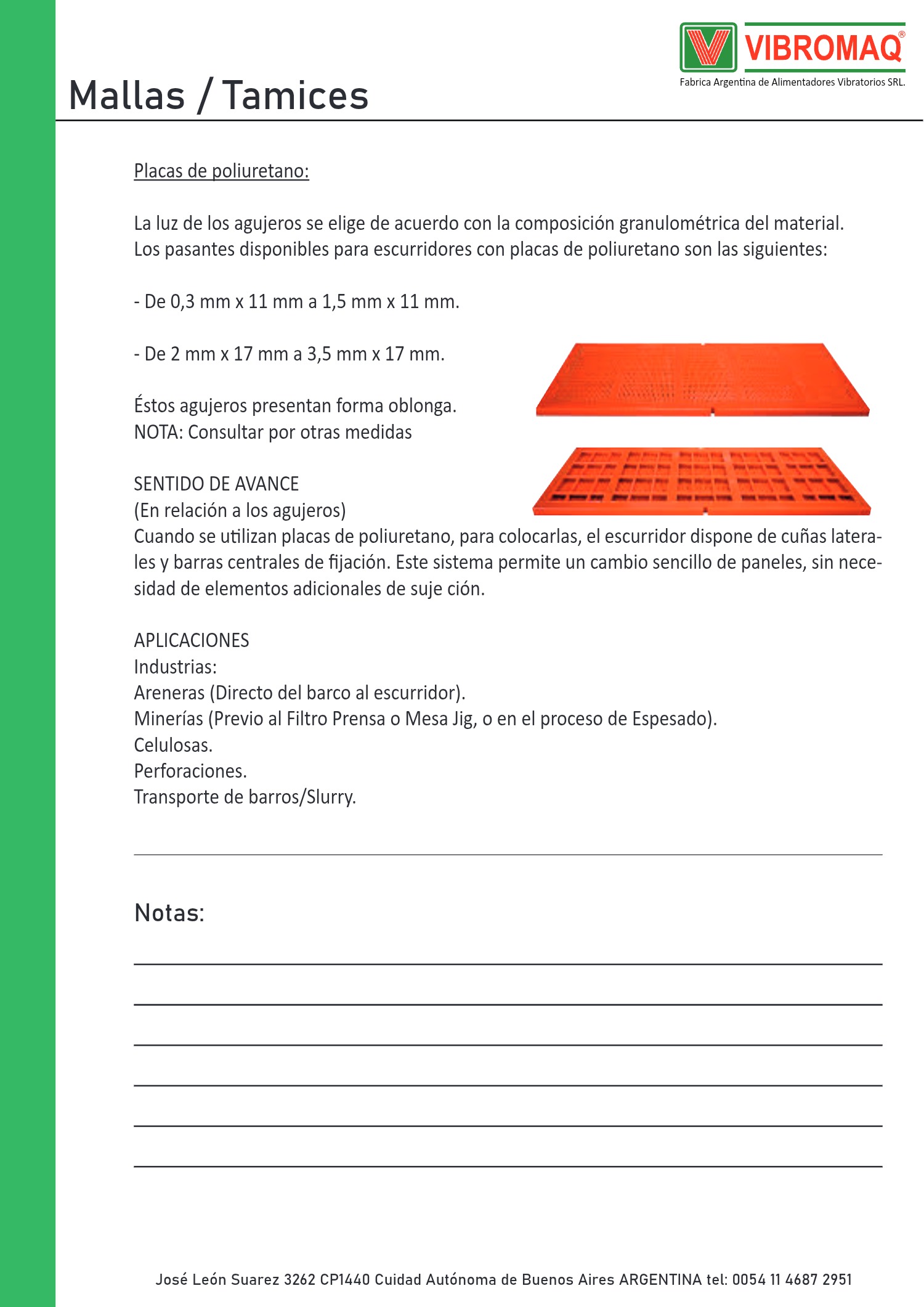

La luz de los agujeros se elige de acuerdo con la composición granulométrica del material. Los pasantes disponibles para escurridores con placas de poliuretano son las siguientes:
- De 0,3 mm x 11 mm a 1,5 mm x 11 mm.
De 2 mm x 17 mm a 3,5 mm x 17 mm.
Éstos agujeros presentan forma oblonga. NOTA: Consultar por otras medidas
SENTIDO DE AVANCE
Cuando se utilizan placas de poliuretano, para colocarlas, el escurridor dispone de cuñas latera- les y barras centrales de fijación. Este sistema permite un cambio sencillo de paneles, sin nece- sidad de elementos adicionales de suje ción.
Minerías (Previo al Filtro Prensa o Mesa Jig, o en el proceso de Espesado).
José León Suarez 3262 CP1440 Cuidad Autónoma de Buenos Aires ARGENTINA tel: 0054 11 4687 2951
VVIBROMAQ
Fabrica Argentina de Alimentadores Vibratorios SRL.

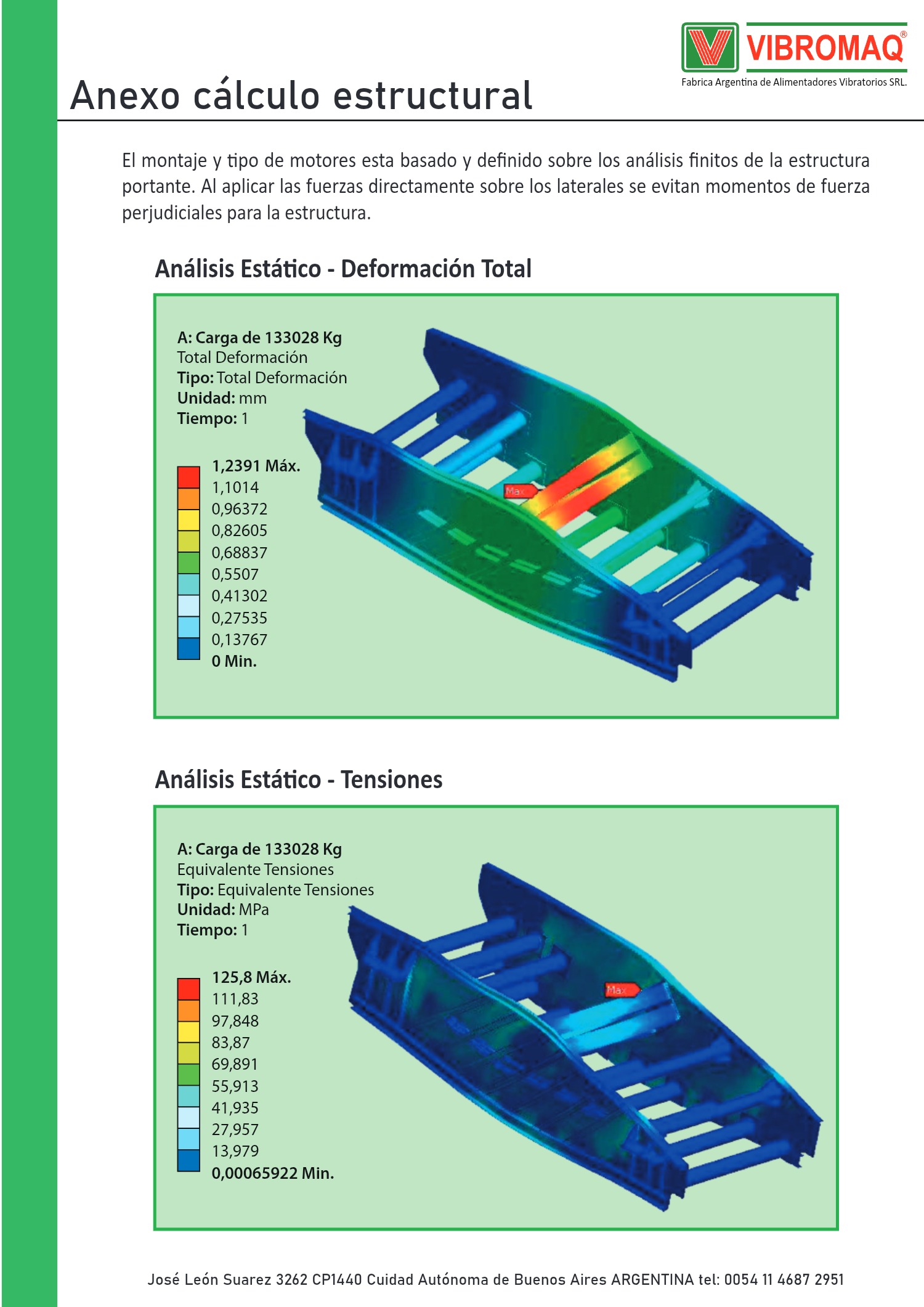

El montaje y tipo de motores esta basado y definido sobre los análisis finitos de la estructura portante. Al aplicar las fuerzas directamente sobre los laterales se evitan momentos de fuerza perjudiciales para la estructura.
A: Carga de 133028 Kg Equivalente Tensiones Tipo: Equivalente Tensiones Unidad: MPa
