MANUAL DE OPERACIONES

MANUAL DE OPERACIONES

Tu aliado en fuerza y soluciones

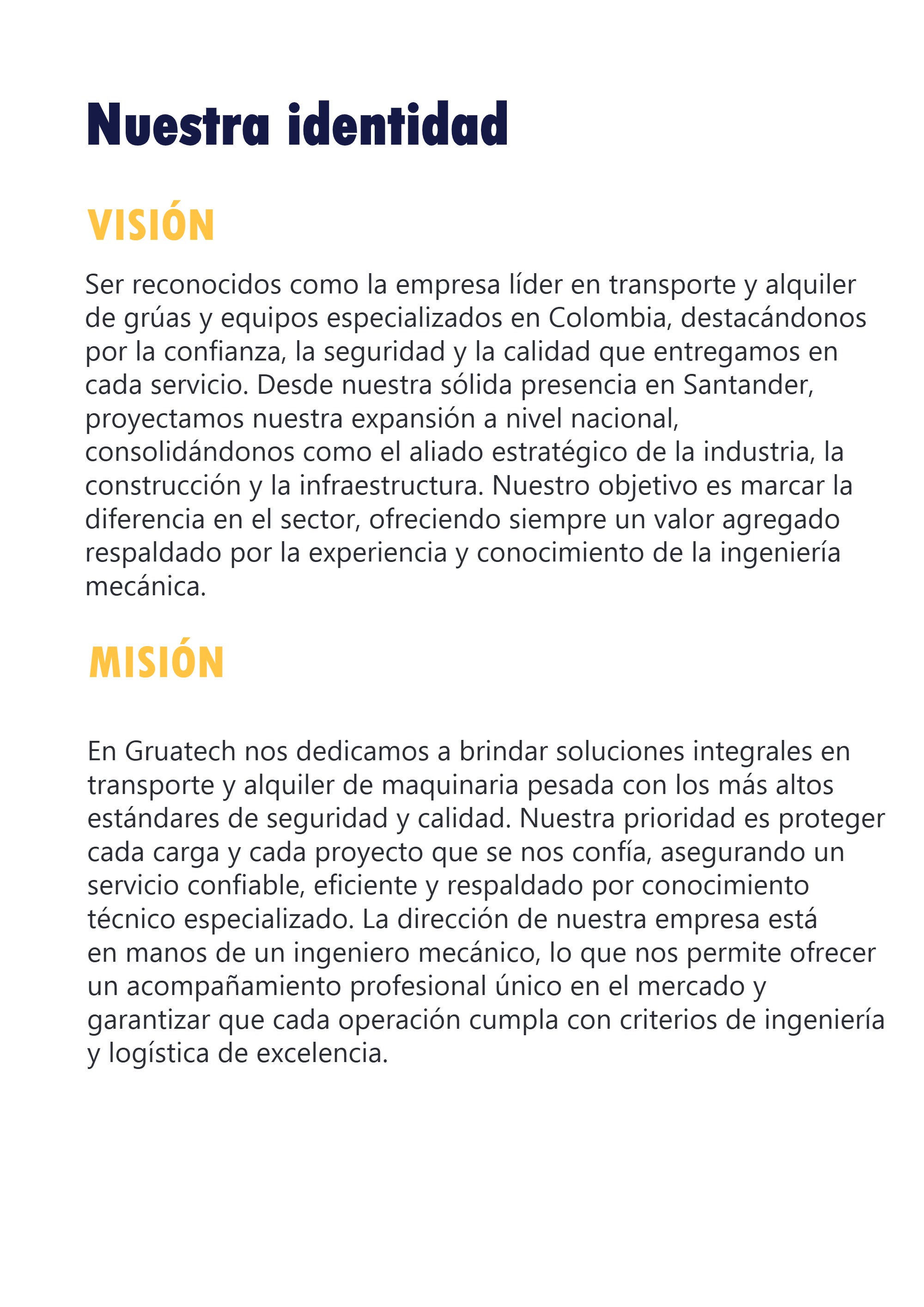

Nuestra identidad

Ser reconocidos como la empresa líder en transporte y alquiler de grúas y equipos especializados en Colombia, destacándonos por la confianza, la seguridad y la calidad que entregamos en cada servicio. Desde nuestra sólida presencia en Santander, proyectamos nuestra expansión a nivel nacional, consolidándonos como el aliado estratégico de la industria, la construcción y la infraestructura. Nuestro objetivo es marcar la diferencia en el sector, ofreciendo siempre un valor agregado respaldado por la experiencia y conocimiento de la ingeniería mecánica.

MISIÓN

En Gruatech nos dedicamos a brindar soluciones integrales en transporte y alquiler de maquinaria pesada con los más altos estándares de seguridad y calidad. Nuestra prioridad es proteger cada carga y cada proyecto que se nos confía, asegurando un servicio confiable, eficiente y respaldado por conocimiento técnico especializado. La dirección de nuestra empresa está en manos de un ingeniero mecánico, lo que nos permite ofrecer un acompañamiento profesional único en el mercado y garantizar que cada operación cumpla con criterios de ingeniería y logística de excelencia.

Manual de operaciones

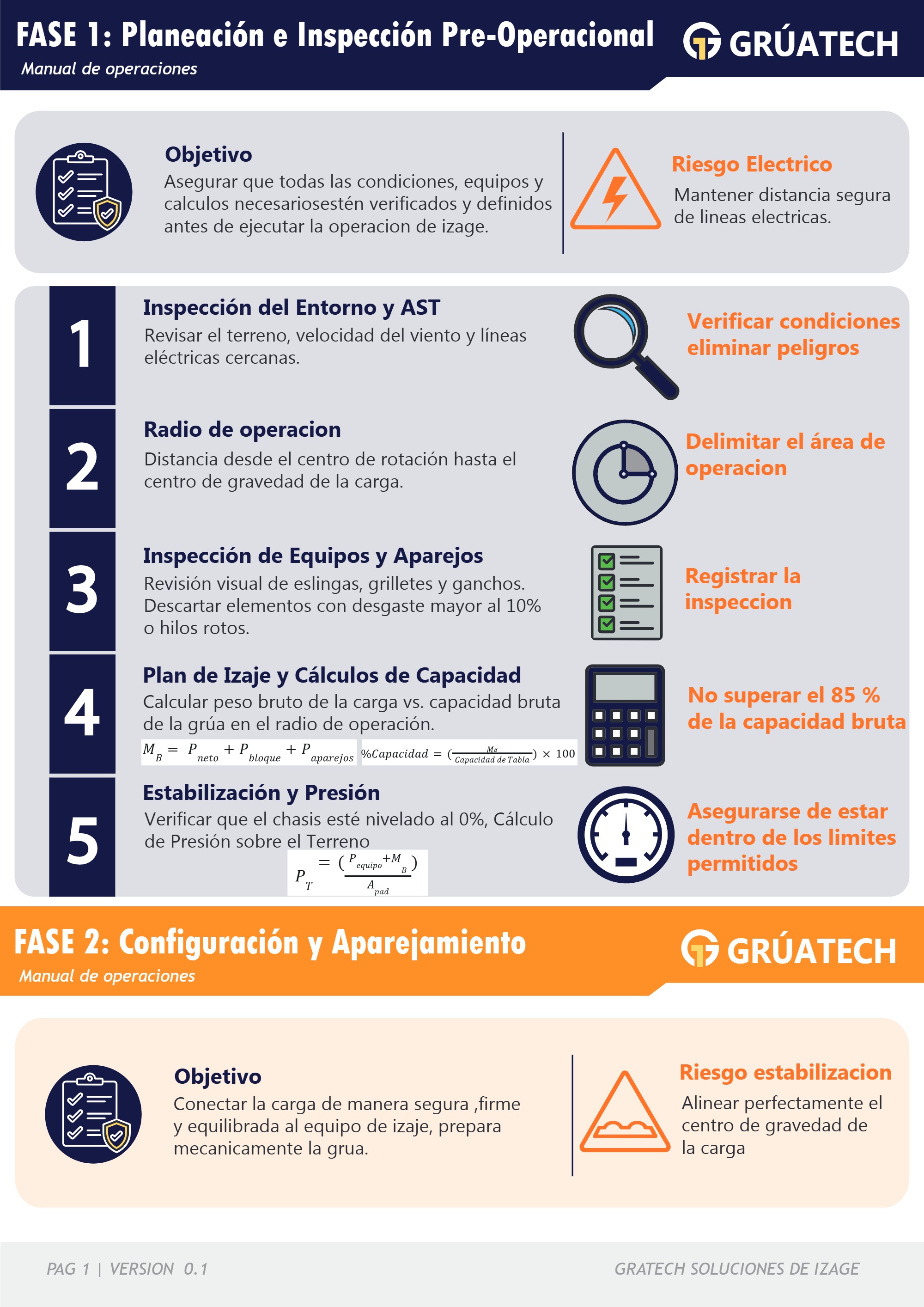

Objetivo

Asegurar que todas las condiciones, equipos y calculos necesariosestén verificados y definidos antes de ejecutar la operacion de izage.

Inspección del Entorno y AST

Revisar el terreno, velocidad del viento y líneas eléctricas cercanas.

Radio de operacion

Distancia desde el centro de rotación hasta el centro de gravedad de la carga.

Inspección de Equipos y Aparejos

Revisión visual de eslingas, grilletes y ganchos. Descartar elementos con desgaste mayor al 10% o hilos rotos.

Plan de Izaje y Cálculos de Capacidad Calcular peso bruto de la carga vs. capacidad bruta de la grúa en el radio de operación.

• %Capacidad neto bloque
• Capacidad de Tabla
• B aparejos
• Estabilización y Presión

Verificar que el chasis esté nivelado al 0%, Cálculo de Presión sobre el Terreno

• (Pequipo
• A T pad
• FASE 2: Configuración y Aparejamiento
• Manual de operaciones
• Objetivo

Conectar la carga de manera segura,firme y equilibrada al equipo de izaje, prepara mecanicamente la grua.

PAG 1 VERSION 0.1

Riesgo Electrico Mantener distancia segura de lineas electricas.

• Verificar condiciones eliminar peligros
• Delimitar el área de operacion
• Registrar la inspeccion

No superar el 85 % de la capacidad bruta

Asegurarse de estar dentro de los limites permitidos

GRÚATECH

Riesgo estabilizacion

Alinear perfectamente el centro de gravedad de la carga

GRATECH SOLUCIONES DE IZAGE

Manual de operaciones

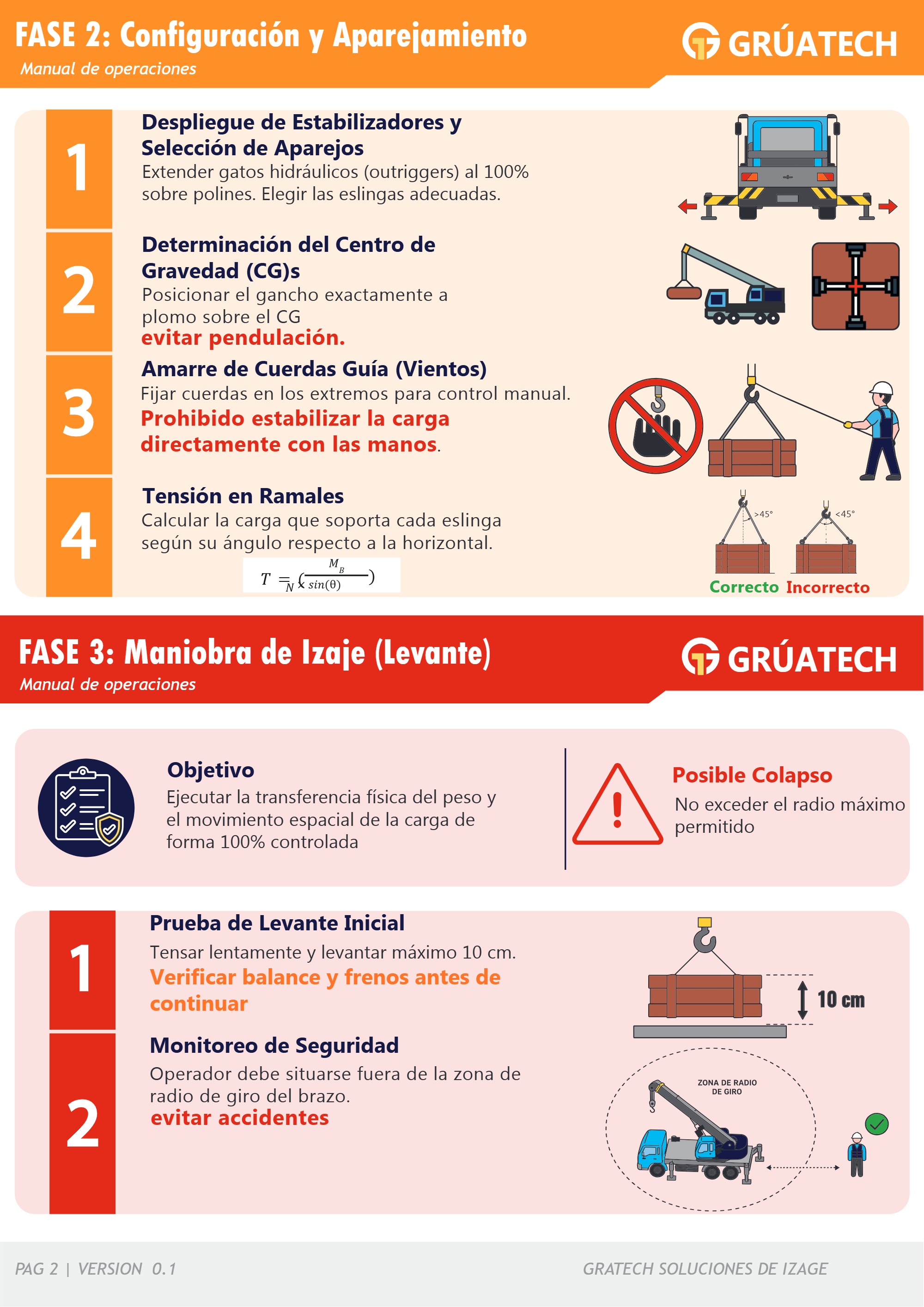

Despliegue de Estabilizadores y Selección de Aparejos

Extender gatos hidráulicos (outriggers) al 100% sobre polines. Elegir las eslingas adecuadas.

Determinación del Centro de Gravedad (CG)s

Posicionar el gancho exactamente a plomo sobre el CG evitar pendulación.

Amarre de Cuerdas Guía (Vientos)

Fijar cuerdas en los extremos para control manual. Prohibido estabilizar la carga directamente con las manos.

Tensión en Ramales

Calcular la carga que soporta cada eslinga según su ángulo respecto a la horizontal.

• T sin(0)
• FASE 3: Maniobra de Izaje (Levante)
• Manual de operaciones

Objetivo

Ejecutar la transferencia física del peso y el movimiento espacial de la carga de forma 100% controlada

Prueba de Levante Inicial

Tensar lentamente y levantar máximo 10 cm. Verificar balance y frenos antes de continuar

Monitoreo de Seguridad

Operador debe situarse fuera de la zona de radio de giro del brazo.

• evitar accidentes
• PAG 2 VERSION 0.1
• GRÚATECH
• Correcto Incorrecto
• GGRÚATECH
• Posible Colapso
• No exceder el radio máximo permitido
• $10 cm
• ZONA DE RADIO
• DE GIRO
• GRATECH SOLUCIONES DE IZAGE

Manual de operaciones

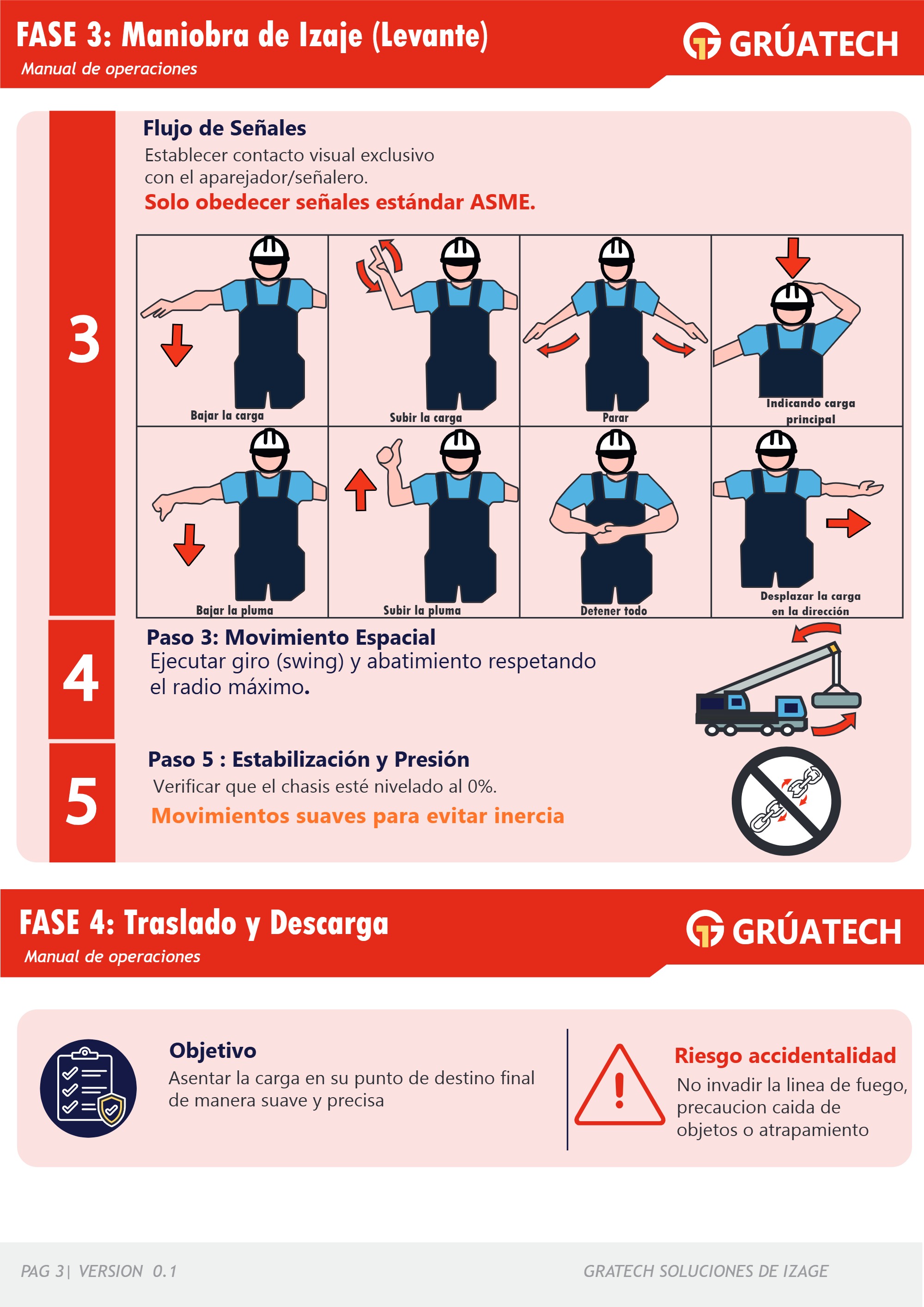

Flujo de Señales

Establecer contacto visual exclusivo con el aparejador/señalero.

• Solo obedecer señales estándar ASME.
• Cp. 3
• Bajar la carga
• Subir la carga
• Subir la pluma
• Bajar la pluma
• Paso 3: Movimiento Espacial
• Ejecutar giro (swing) y abatimiento respetandop. 4
• el radio máximo.
• Paso 5 : Estabilización y Presión

Verificar que el chasis esté nivelado al 0%.

• Movimientos suaves para evitar inerciap. 5
• FASE 4: Traslado y Descarga
• Manual de operaciones
• Objetivo

Asentar la carga en su punto de destino final de manera suave y precisa

• PAG 31 VERSION 0.1
• GGRÚATECH
• Indicando carga principal
• Parar
• Desplazar la carga en la dirección
• Detener todo
• GRÚATECH
• Riesgo accidentalidad

No invadir la linea de fuego, precaucion caida de objetos o atrapamiento

GRATECH SOLUCIONES DE IZAGE

Manual de operaciones

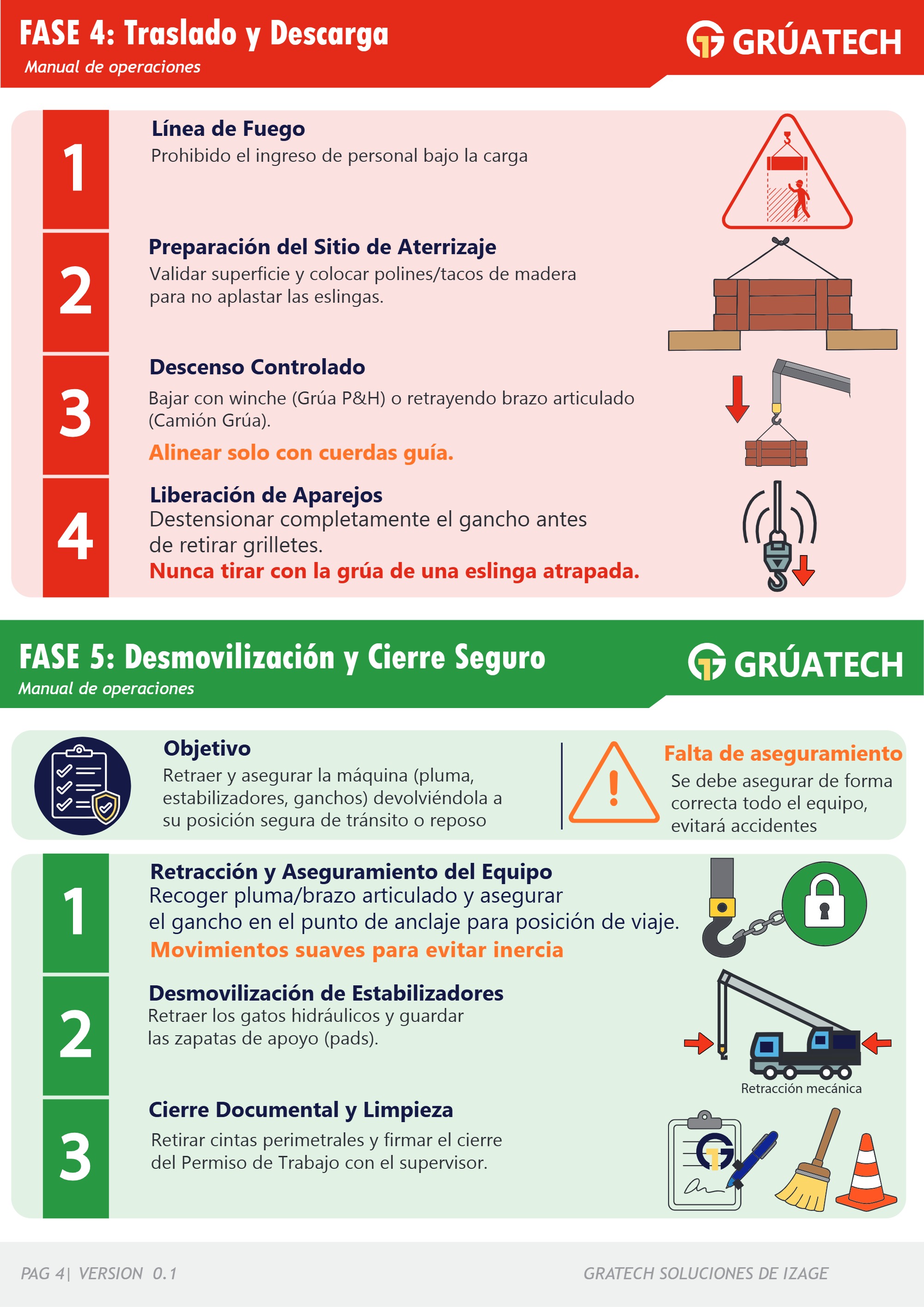

Línea de Fuego

Prohibido el ingreso de personal bajo la carga

Preparación del Sitio de Aterrizaje

Validar superficie y colocar polines/tacos de madera para no aplastar las eslingas.

Descenso Controlado

Bajar con winche (Grúa P&H) o retrayendo brazo articulado (Camión Grúa).

Alinear solo con cuerdas guía.

Liberación de Aparejos

Destensionar completamente el gancho antes de retirar grilletes.

Nunca tirar con la grúa de una eslinga atrapada.

FASE 5: Desmovilización y Cierre Seguro

Manual de operaciones

Objetivo

Retraer y asegurar la máquina (pluma, estabilizadores, ganchos) devolviéndola a su posición segura de tránsito o reposo

Retracción y Aseguramiento del Equipo Recoger pluma/brazo articulado y asegurar

el gancho en el punto de anclaje para posición de viaje.

Movimientos suaves para evitar inercia

Desmovilización de Estabilizadores Retraer los gatos hidráulicos y guardar

las zapatas de apoyo (pads).

Cierre Documental y Limpieza

Retirar cintas perimetrales y firmar el cierre del Permiso de Trabajo con el supervisor.

• PAG 4 VERSION 0.1
• GGRÚATECH
• GGRÚATECH

Falta de aseguramiento Se debe asegurar de forma correcta todo el equipo, evitará accidentes

Retracción mecánica an GRATECH SOLUCIONES DE IZAGE

GRÚA TECH
