Manual de uso Guillotina Electrica Polar 76 EM

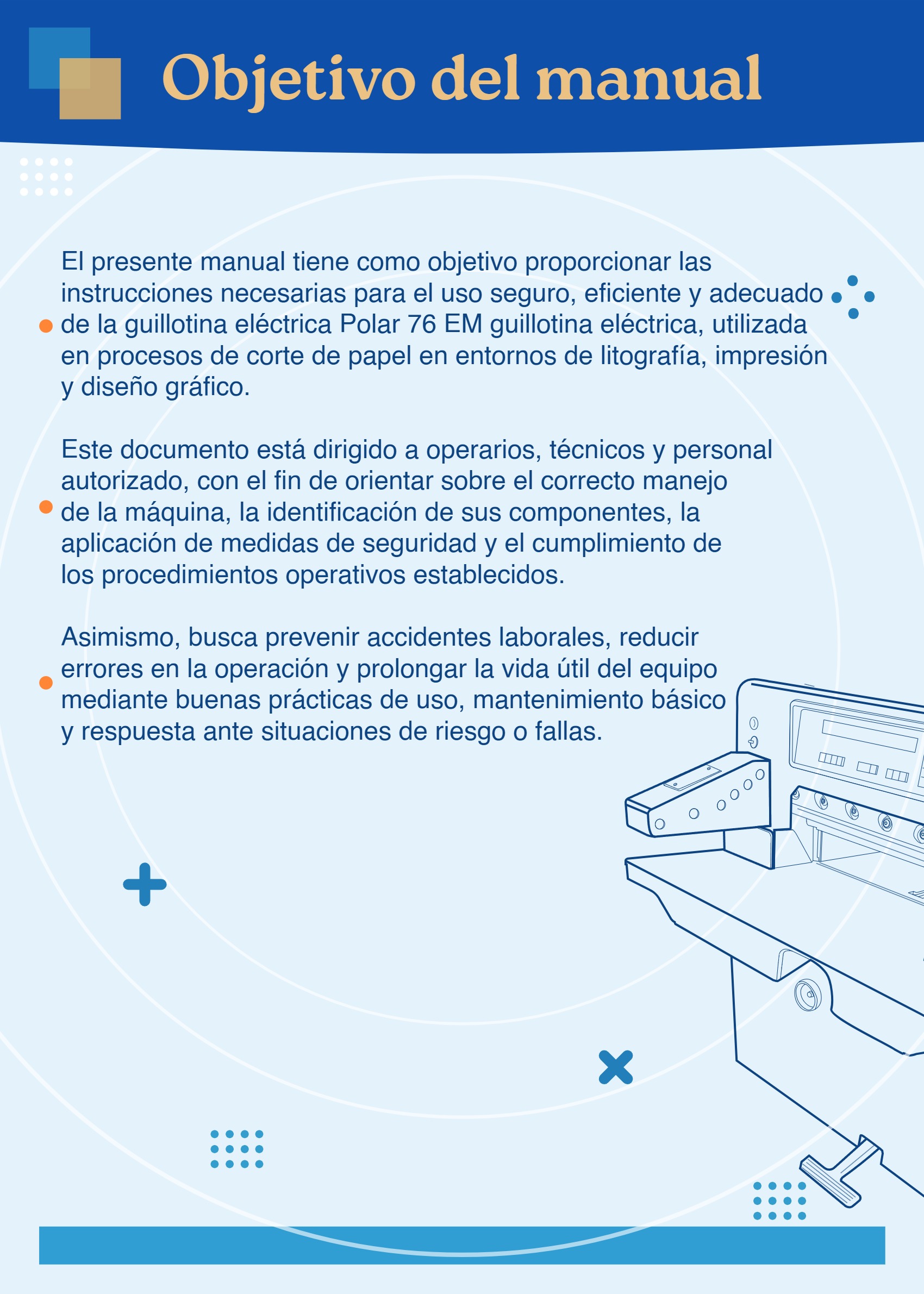

El presente manual tiene como objetivo proporcionar las instrucciones necesarias para el uso seguro, eficiente y adecuado de la guillotina eléctrica Polar 76 EM guillotina eléctrica, utilizada en procesos de corte de papel en entornos de litografía, impresión y diseño gráfico.
Este documento está dirigido a operarios, técnicos y personal autorizado, con el fin de orientar sobre el correcto manejo ⚫ de la máquina, la identificación de sus componentes, la aplicación de medidas de seguridad y el cumplimiento de los procedimientos operativos establecidos.
Asimismo, busca prevenir accidentes laborales, reducir errores en la operación y prolongar la vida útil del equipo mediante buenas prácticas de uso, mantenimiento básico y respuesta ante situaciones de riesgo o fallas.

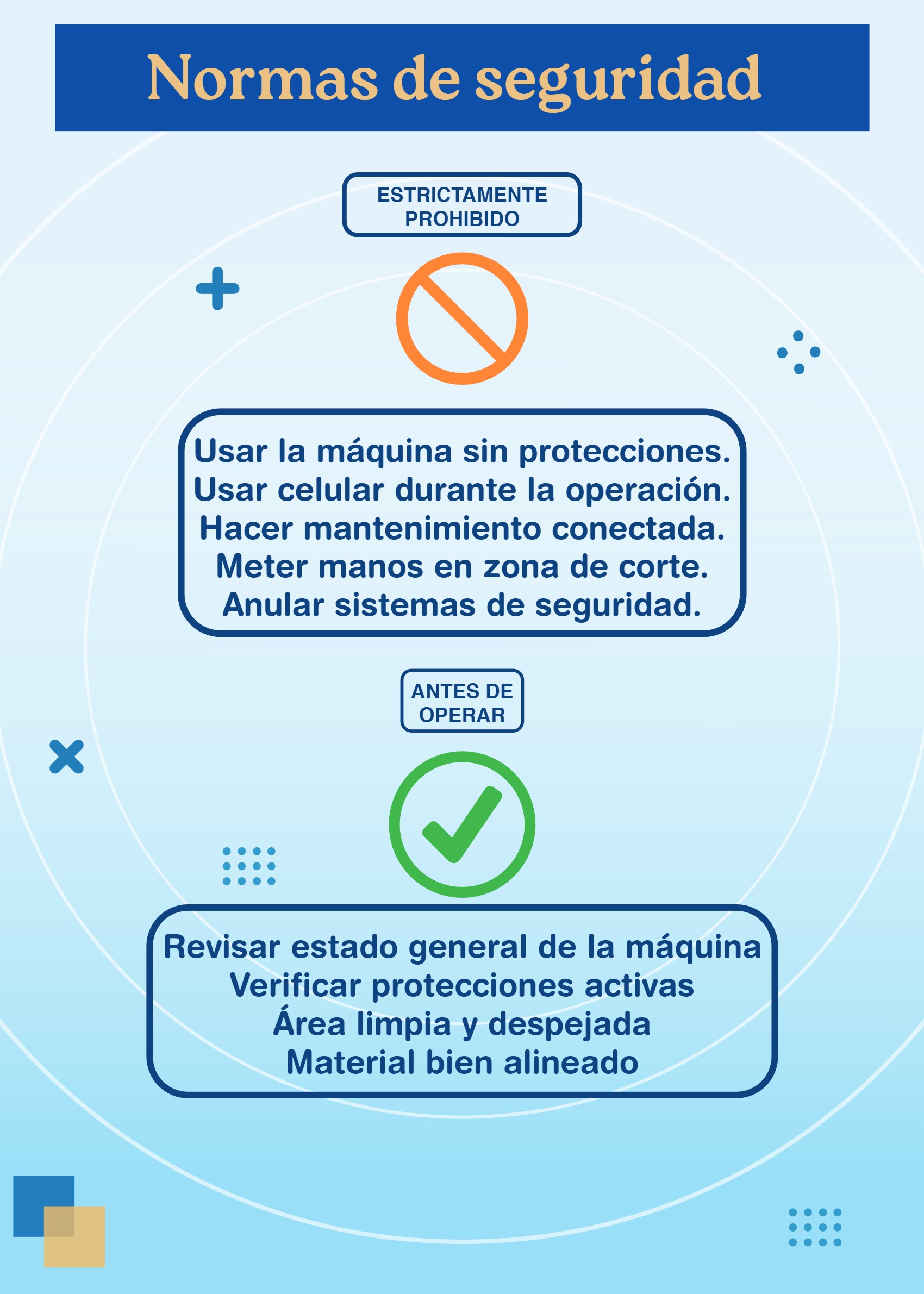

Usar la máquina sin protecciones. Usar celular durante la operación. Hacer mantenimiento conectada. Meter manos en zona de corte. Anular sistemas de seguridad.
ANTES DE OPERAR
Revisar estado general de la máquina Verificar protecciones activas
Área limpia y despejada
Material bien alineado

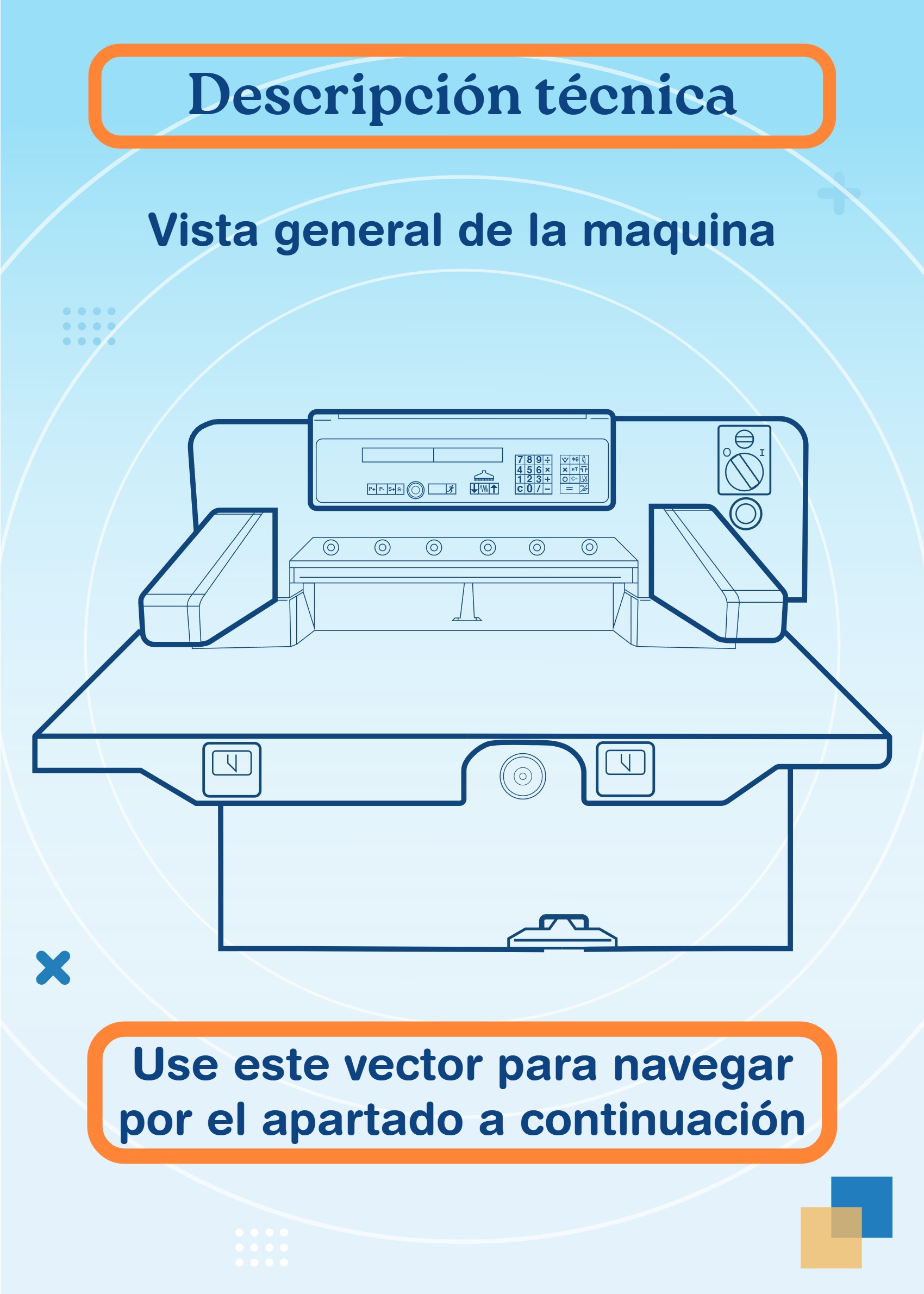

Use este vector para navegar por el apartado a continuación
789÷ ✓ #8 456× X ET Tr 123+ CO/
O Cor LX

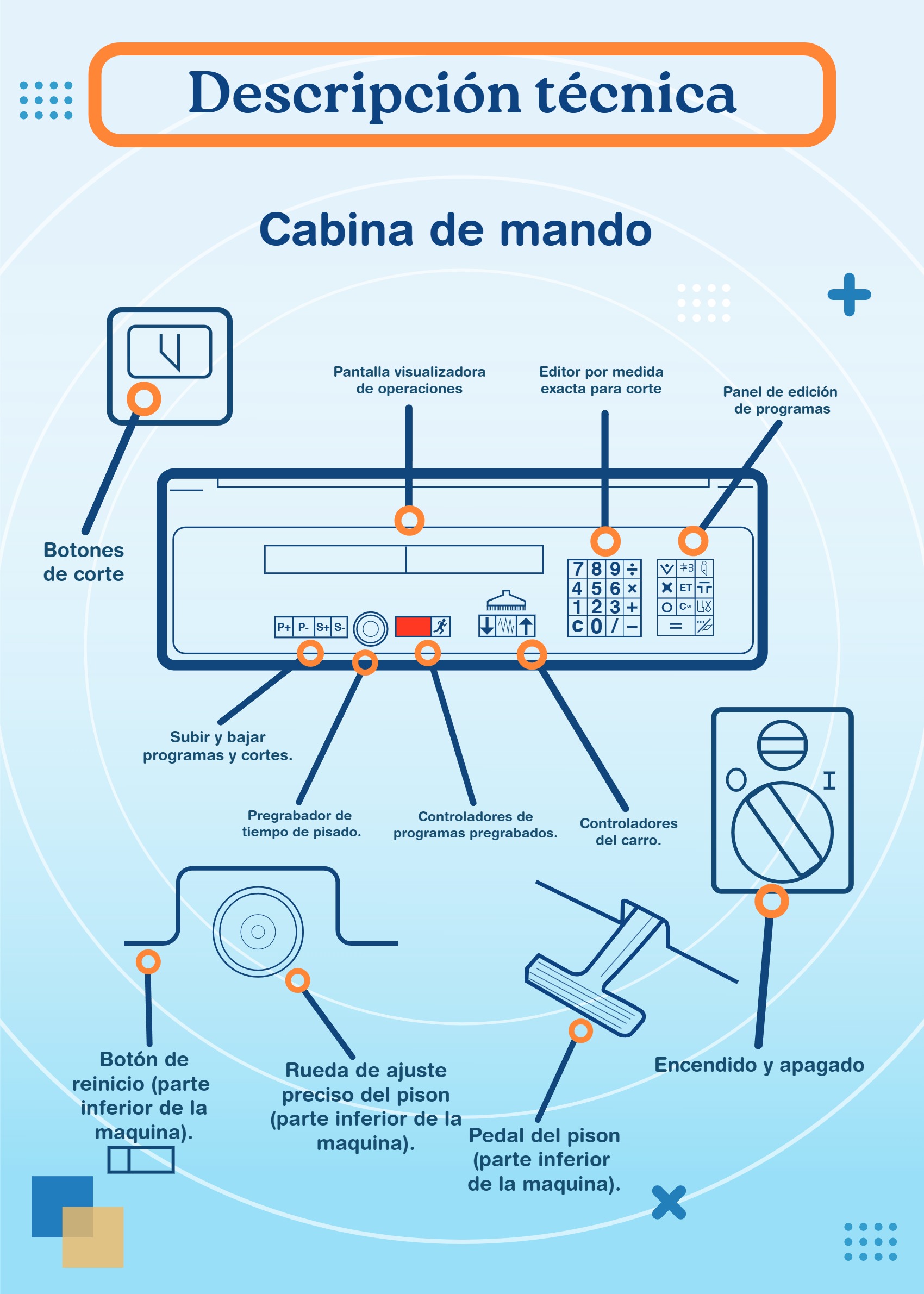

Subir y bajar programas y cortes.
Pregrabador de Controladores de Controladores del carro.
tiempo de pisado.
programas pregrabados.
Botón de reinicio (parte inferior de la maquina).
Encendido y apagado
Rueda de ajuste preciso del pison (parte inferior de la maquina).
Pedal del pison (parte inferior de la maquina).

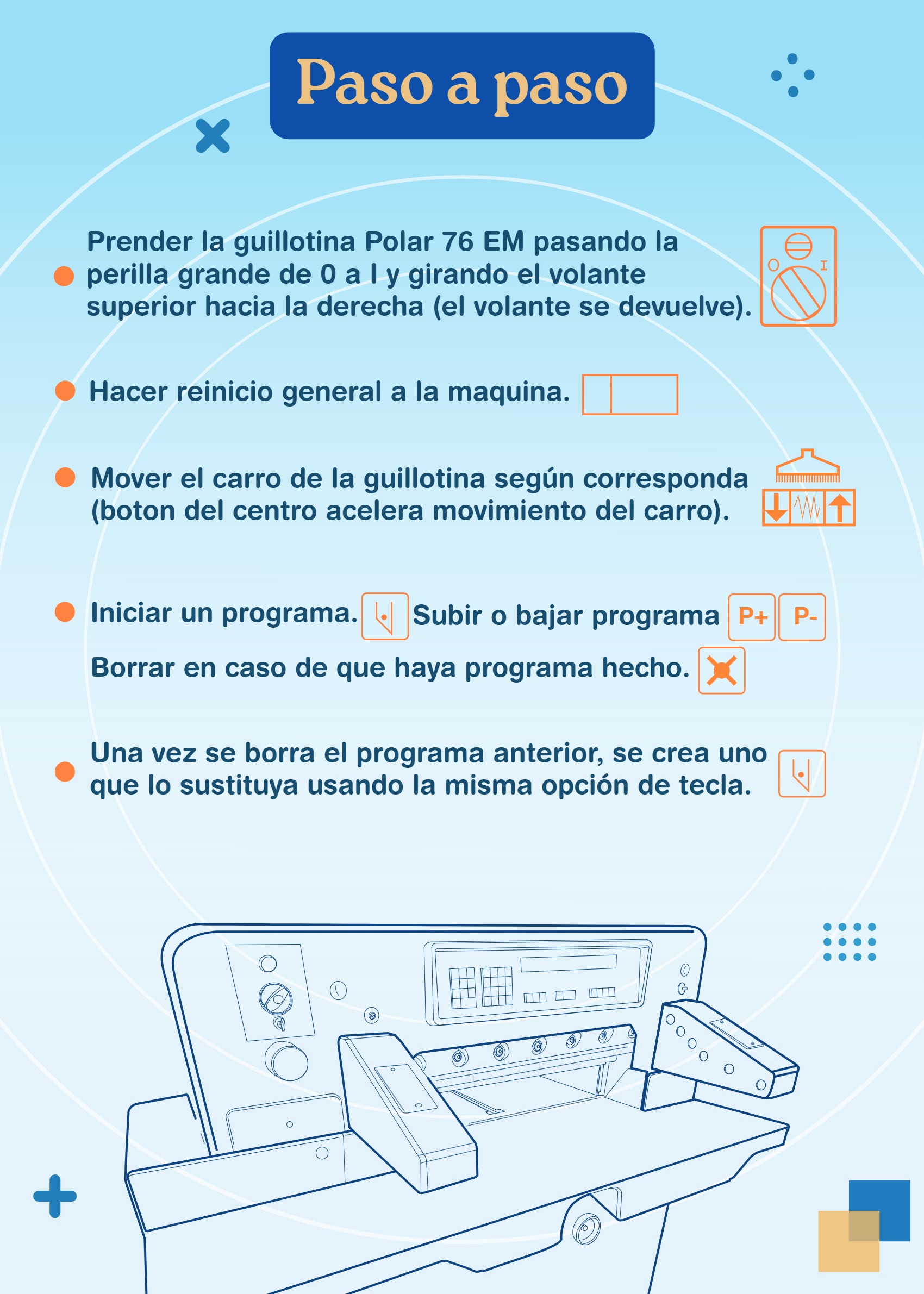

Paso a paso
Prender la guillotina Polar 76 EM pasando la perilla grande de 0 a l y girando el volante superior hacia la derecha (el volante se devuelve).
Hacer reinicio general a la maquina.
Mover el carro de la guillotina según corresponda (boton del centro acelera movimiento del carro). ⇓ W↑
Iniciar un programa.
Subir o bajar programa P+
Borrar en caso de que haya programa hecho. X
Una vez se borra el programa anterior, se crea uno que lo sustituya usando la misma opción de tecla.

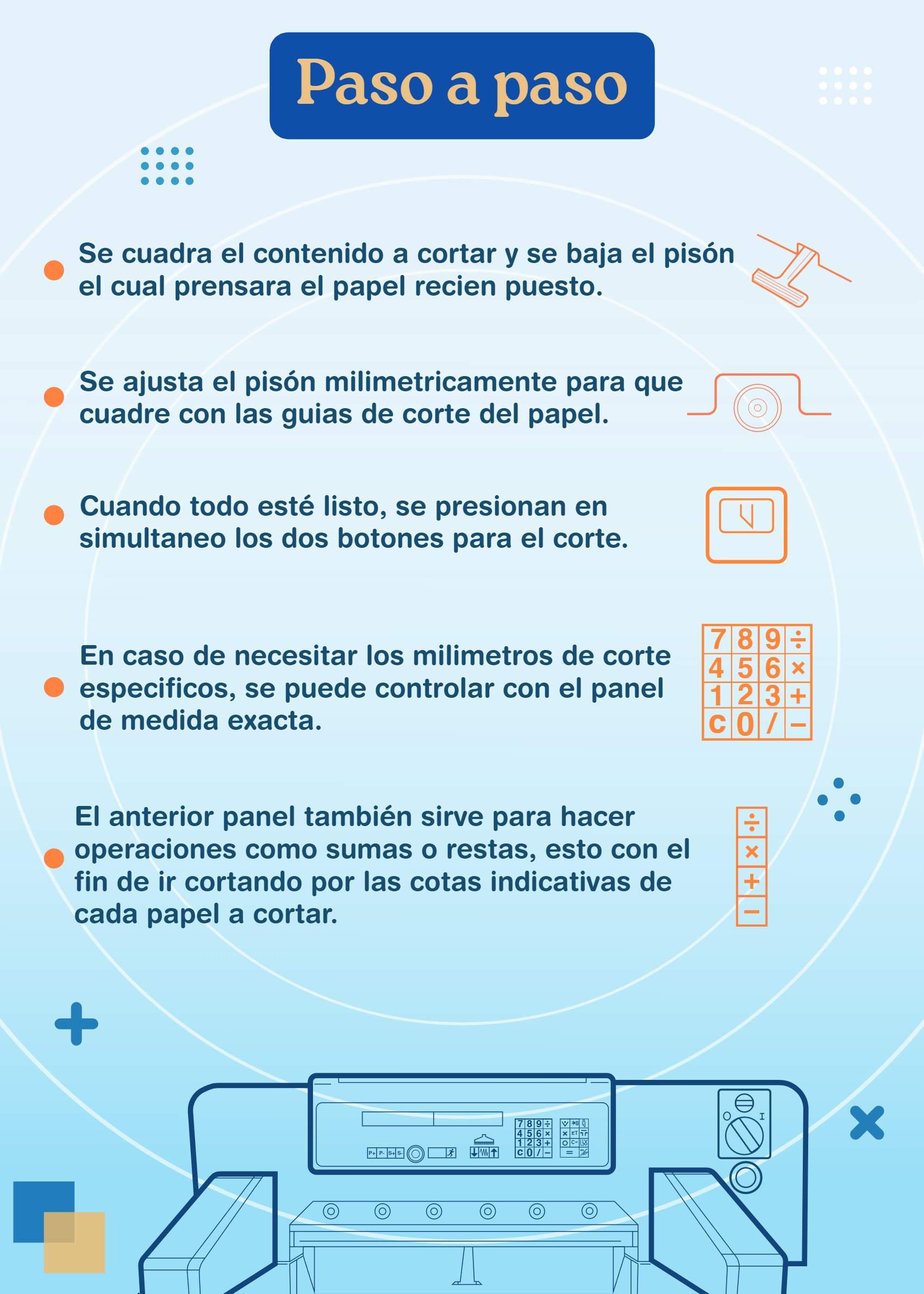

Paso a paso
Se cuadra el contenido a cortar y se baja el pisón el cual prensara el papel recien puesto.
Se ajusta el pisón milimetricamente para que cuadre con las guias de corte del papel.
Cuando todo esté listo, se presionan en simultaneo los dos botones para el corte.
456x
En caso de necesitar los milimetros de corte especificos, se puede controlar con el panel de medida exacta.
El anterior panel también sirve para hacer operaciones como sumas o restas, esto con el fin de ir cortando por las cotas indicativas de cada papel a cortar.
P+ P-S+ S- O
123+ OC-LX CO/

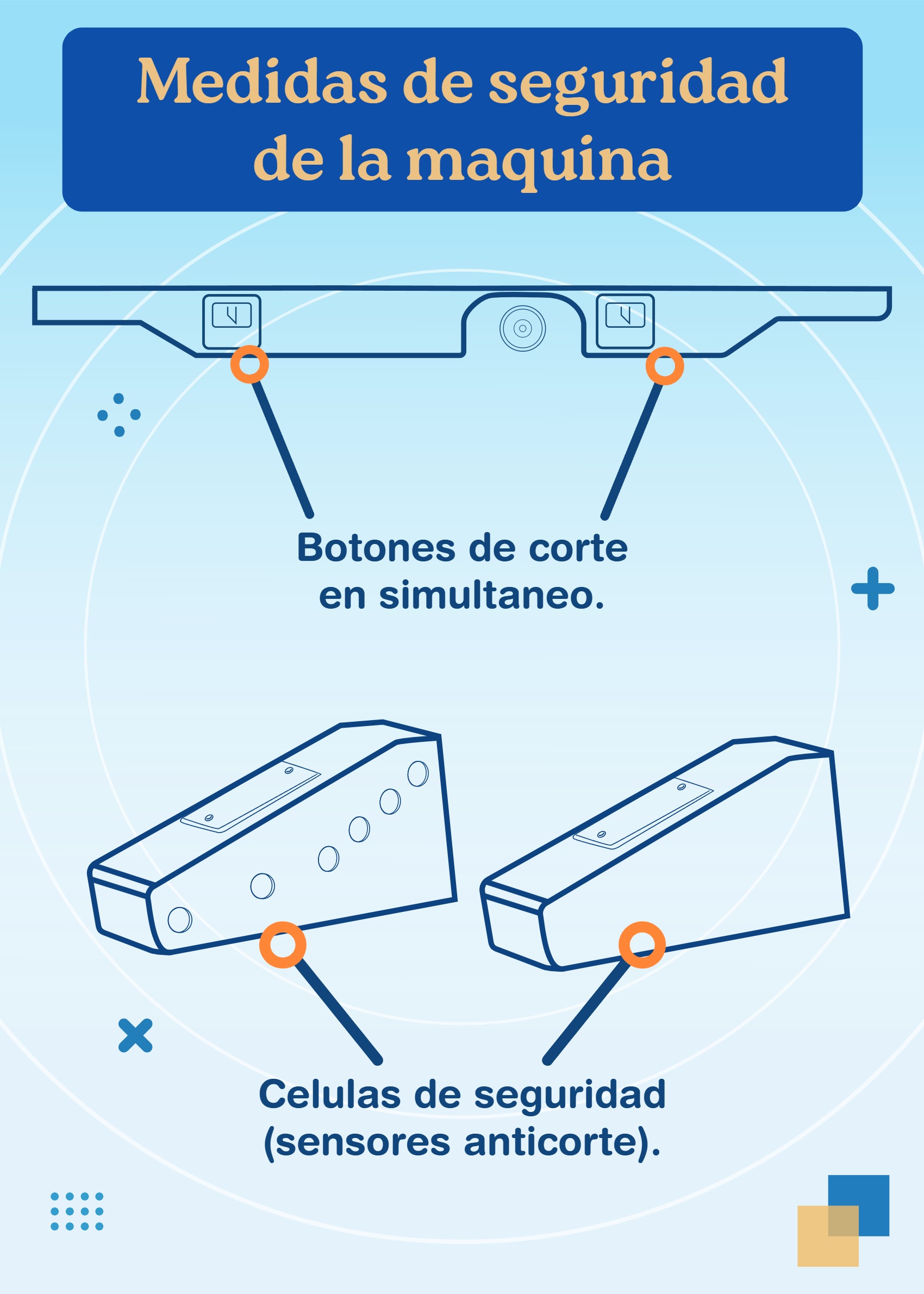

Botones de corte en simultaneo.
Celulas de seguridad (sensores anticorte).
Erick Santiago Pinto Garcia Isabella Rueda Lozano
