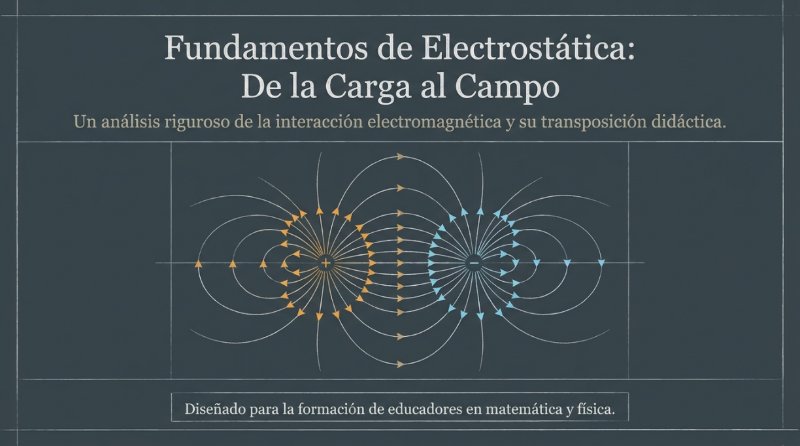

Fundamentos de Electrostática:

De la Carga al Campo

Un análisis riguroso de la interacción electromagnética y su transposición didáctica.

Diseñado para la formación de educadores en matemática y física.

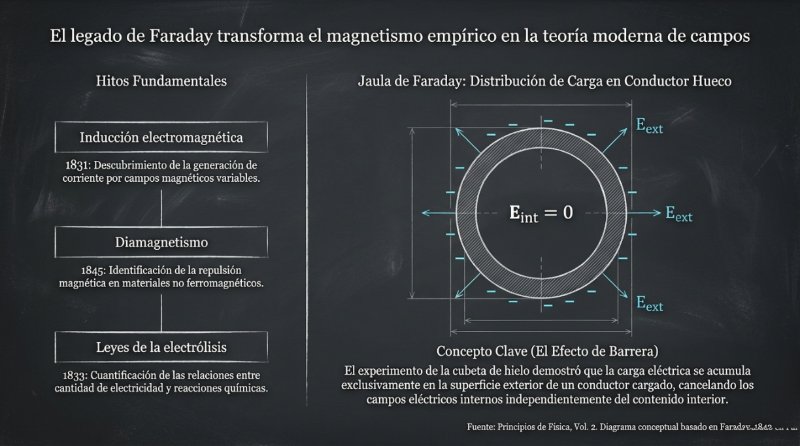

El legado de Faraday transforma el magnetismo empírico en la teoría moderna de campos

Hitos Fundamentales

Inducción electromagnética

1831: Descubrimiento de la generación de corriente por campos magnéticos variables.

Diamagnetismo

1845: Identificación de la repulsión magnética en materiales no ferromagnéticos.

Leyes de la electrólisis

1833: Cuantificación de las relaciones entre cantidad de electricidad y reacciones químicas.

Jaula de Faraday: Distribución de Carga en Conductor Hueco

• Eext
• Eint = 0
• Eext
• Eext

Concepto Clave (El Efecto de Barrera)

El experimento de la cubeta de hielo demostró que la carga eléctrica se acumula exclusivamente en la superficie exterior de un conductor cargado, cancelando los campos eléctricos internos independientemente del contenido interior.

Fuente: Principios de Física, Vol. 2. Diagrama conceptual basado en Faraday 1842

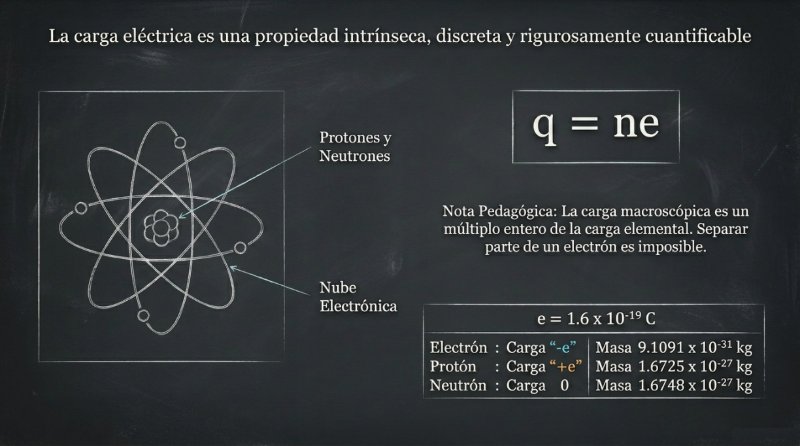

La carga eléctrica es una propiedad intrínseca, discreta y rigurosamente cuantificable

Protones y Neutrones

Nube Electrónica q = ne

Nota Pedagógica: La carga macroscópica es un múltiplo entero de la carga elemental. Separar parte de un electrón es imposible.

e = 1.6 x 10-19 C

Electrón: Carga "-e' Protón : Carga "+e" Neutrón

Masa 9.1091 x 10-31 kg

Masa 1.6725 x 10-27 kg Masa 1.6748 x 10-27 kg

Carga 0

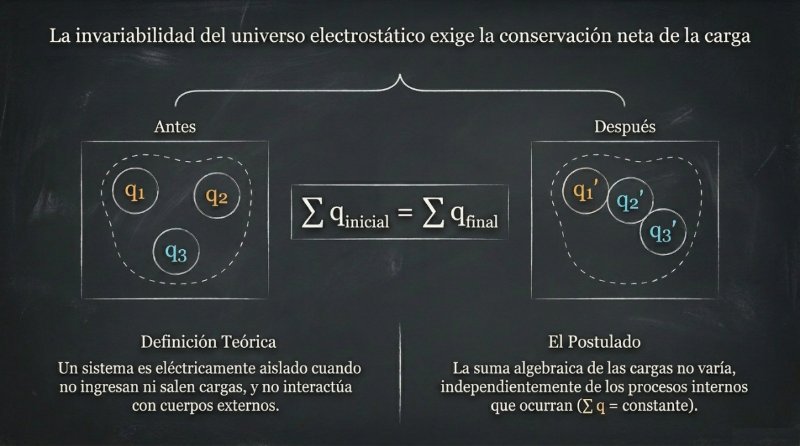

La invariabilidad del universo electrostático exige la conservación neta de la carga

Antes q1 q2

Definición Teórica

Un sistema es eléctricamente aislado cuando no ingresan ni salen cargas, y no interactúa con cuerpos externos.

Σqinicial = Σ I final

Después

El Postulado

La suma algebraica de las cargas no varía, independientemente de los procesos internos que ocurran (Σ q = constante).

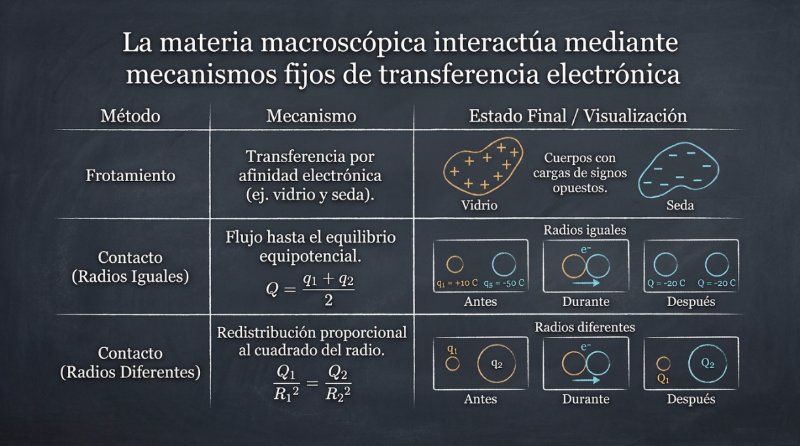

La materia macroscópica interactúa mediante mecanismos fijos de transferencia electrónica

• Método
• Frotamiento
• Contacto
• (Radios Iguales)
• Contacto
• (Radios Diferentes)
• Mecanismo

Transferencia por afinidad electrónica (ej. vidrio y seda).

• Flujo hasta el equilibrio equipotencial.
• Redistribución proporcional al cuadrado del radio.
• Q1
• Q2
• R₁2 R22
• Estado Final / Visualización
• Cuerpos con cargas de signos opuestos.
• Vidrio
• Seda
• Radios iguales eо оо
• Durante
• +10 C qs -50 C
• Q= = -20 C
• = -20 C
• Después
• Antes
• Radios diferentes q1
• Q2
• Q1
• Durante
• Después
• Antes

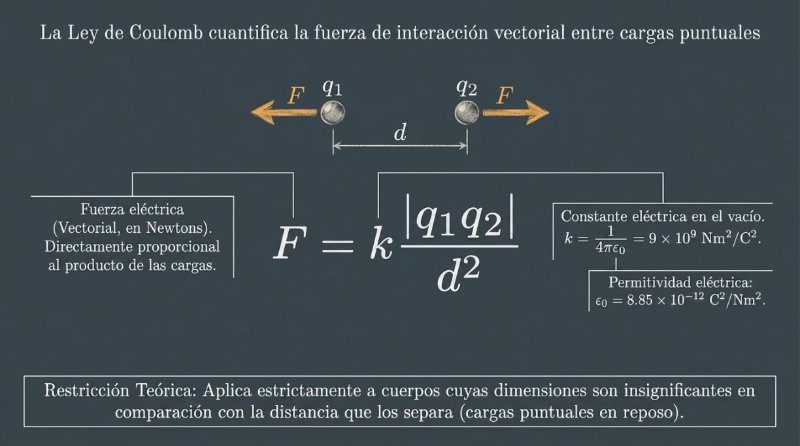

La Ley de Coulomb cuantifica la fuerza de interacción vectorial entre cargas puntuales

Fuerza eléctrica (Vectorial, en Newtons). Directamente proporcional al producto de las cargas.

• 92 F
• |9192| d2
• Constante eléctrica en el vacío.
• 9 × 109 Nm²/C².
• Απερ
• Permitividad eléctrica:
• €0 = 8.85 × 10-12 C²/Nm².

Restricción Teórica: Aplica estrictamente a cuerpos cuyas dimensiones son insignificantes en comparación con la distancia que los separa (cargas puntuales en reposo).

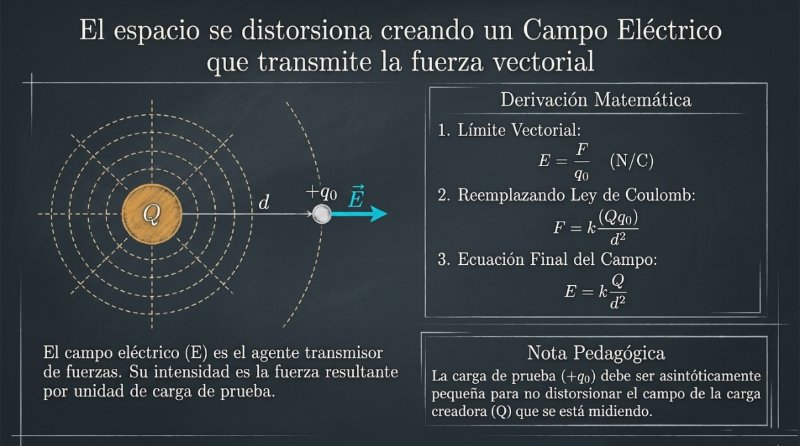

El espacio se distorsiona creando un Campo Eléctrico que transmite la fuerza vectorial

+90 E d

El campo eléctrico (E) es el agente transmisor de fuerzas. Su intensidad es la fuerza resultante por unidad de carga de prueba.

• Derivación Matemática
• 1. Límite Vectorial:
• 2. Reemplazando Ley de Coulomb:
• (Qq0) d2
• 3. Ecuación Final del Campo:
• Q d2

Nota Pedagógica

La carga de prueba (+90) debe ser asintóticamente pequeña para no distorsionar el campo de la carga creadora (Q) que se está midiendo.

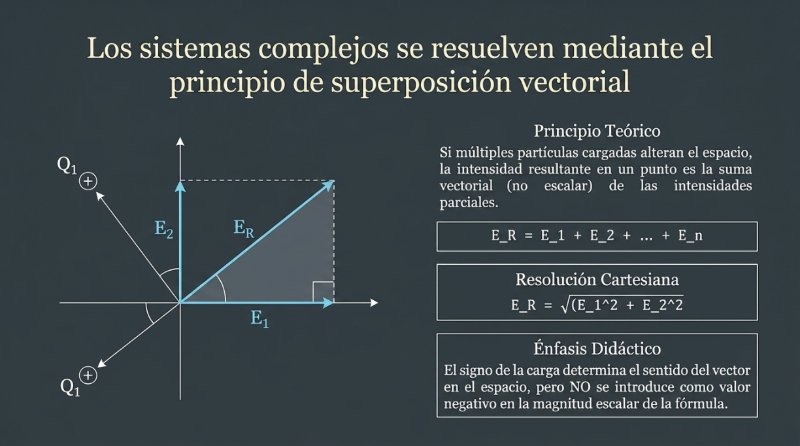

Los sistemas complejos se resuelven mediante el principio de superposición vectorial

• Q1
• E2
• Ε1

Principio Teórico

Si múltiples partículas cargadas alteran el espacio, la intensidad resultante en un punto es la suma vectorial (no escalar) de las intensidades parciales.

• + En E_RE_1 + E_2 +
• Resolución Cartesiana
• E_R = √(E_1^2 + E_2^2

Énfasis Didáctico

El signo de la carga determina el sentido del vector en el espacio, pero NO se introduce como valor negativo en la magnitud escalar de la fórmula.

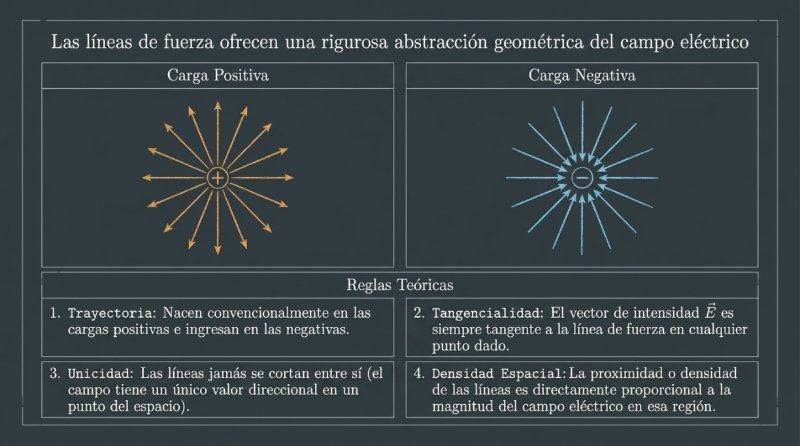

Las líneas de fuerza ofrecen una rigurosa abstracción geométrica del campo eléctrico

Carga Positiva

1. Trayectoria: Nacen convencionalmente en las cargas positivas e ingresan en las negativas.

3. Unicidad: Las líneas jamás se cortan entre sí (el campo tiene un único valor direccional en un punto del espacio).

Reglas Teóricas

Carga Negativa

2. Tangencialidad: El vector de intensidad Ē es siempre tangente a la línea de fuerza en cualquier punto dado.

4. Densidad Espacial: La proximidad o densidad de las líneas es directamente proporcional a la magnitud del campo eléctrico en esa región.

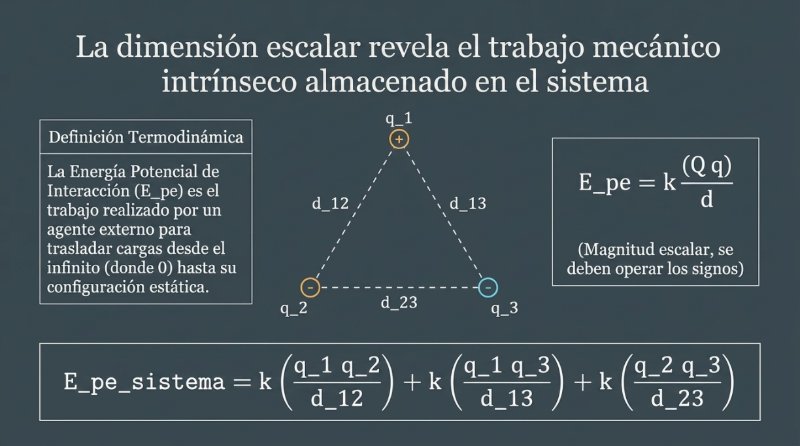

La dimensión escalar revela el trabajo mecánico intrínseco almacenado en el sistema

Definición Termodinámica

La Energía Potencial de Interacción (E_pe) es el trabajo realizado por un agente externo para trasladar cargas desde el infinito (donde 0) hasta su configuración estática.

E_pe_sistema = k q_1

E_pe = k d d_13 d_12

(Magnitud escalar, se deben operar los signos)

d_23 q_2

9_3 q_1 q_2 d_12 q_1 q_3 q_2 q_3

+k d_13 d_23

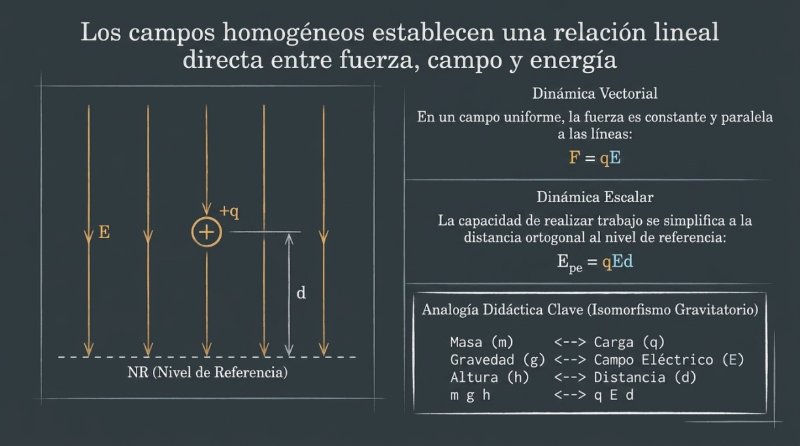

Los campos homogéneos establecen una relación lineal directa entre fuerza, campo y energía

• E +q d
• NR (Nivel de Referencia)
• Masa (m)
• Altura (h)
• mgh
• Dinámica Vectorial

En un campo uniforme, la fuerza es constante y paralela a las líneas:

F = qE

Dinámica Escalar

La capacidad de realizar trabajo se simplifica a la distancia ortogonal al nivel de referencia:

• Epe = qEd
• Analogía Didáctica Clave (Isomorfismo Gravitatorio)
• <--> Carga (q)
• Gravedad (g) <--> Campo Eléctrico (E)
• <--> Distancia (d)
• <--> q E d

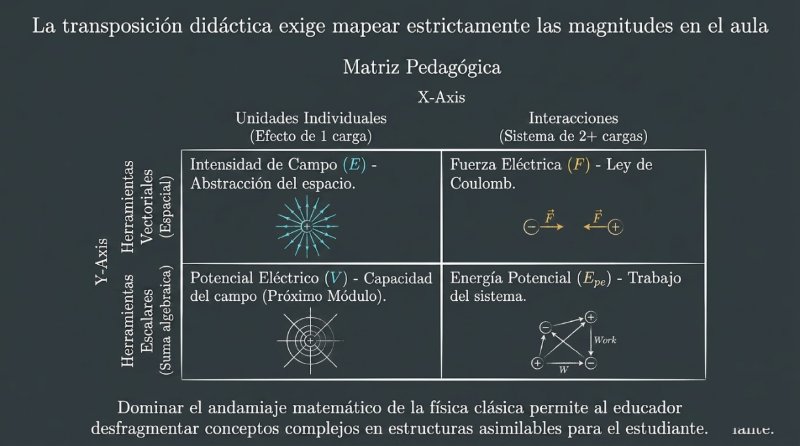

La transposición didáctica exige mapear estrictamente las magnitudes en el aula

• Herramientas
• Vectoriales
• (Espacial)
• Y-Axis
• Unidades Individuales
• (Efecto de 1 carga)
• Intensidad de Campo (E) -
• Abstracción del espacio.
• Matriz Pedagógica
• X-Axis
• Interacciones (Sistema de 2+ cargas)

Fuerza Eléctrica (F) - Ley de Coulomb.

Potencial Eléctrico (V) - Capacidad Energía Potencial (Epe) - Trabajo del campo (Próximo Módulo).

• (Suma algebraica)
• Herramientas
• Escalares del sistema.
• Work

Dominar el andamiaje matemático de la física clásica permite al educador desfragmentar conceptos complejos en estructuras asimilables para el estudiante.
