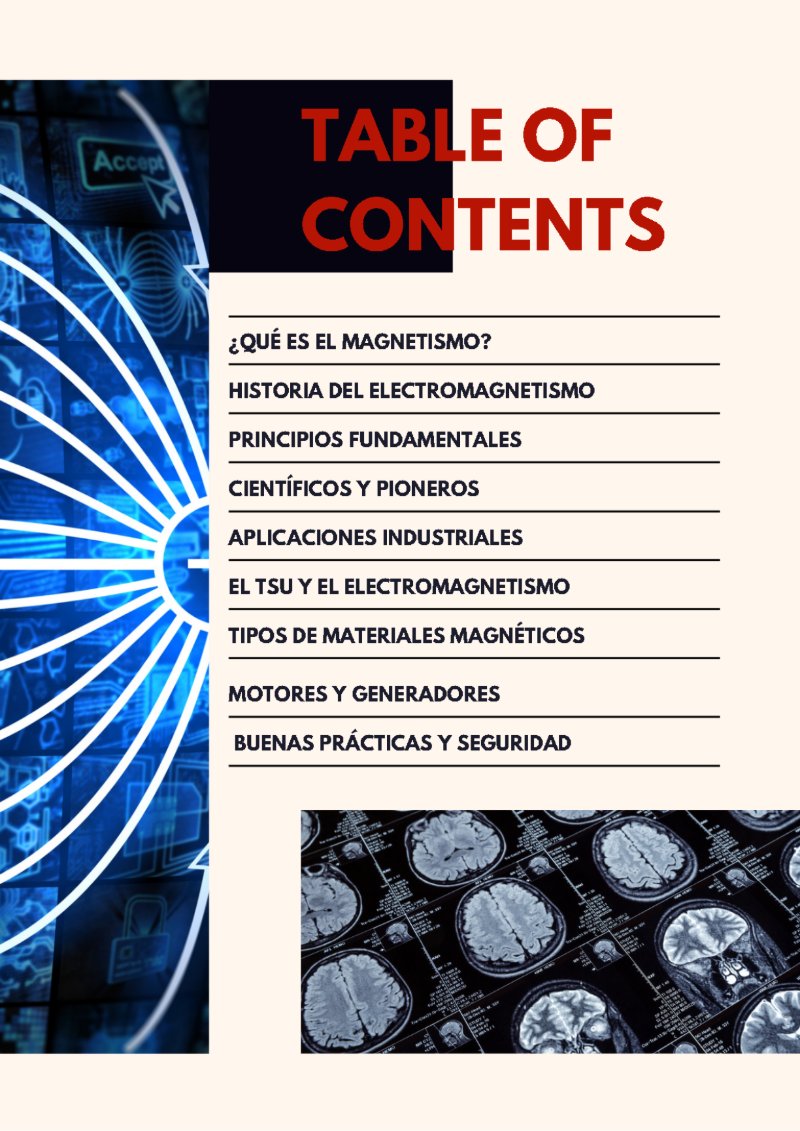

• TABLE OF CONTENTS
• ¿QUÉ ES EL MAGNETISMO?
• HISTORIA DEL ELECTROMAGNETISMO
• PRINCIPIOS FUNDAMENTALES
• CIENTÍFICOS Y PIONEROS
• APLICACIONES INDUSTRIALES
• EL TSU Y EL ELECTROMAGNETISMO
• TIPOS DE MATERIALES MAGNÉTICOS
• MOTORES Y GENERADORES
• BUENAS PRÁCTICAS Y SEGURIDAD
• STUDY
• SIMA
• 3MF 140
• T1000
• 2. M. 33Y

magnetismo, como el amor, es un misterio difícil de explicar.

-Albert Einstein

ABOUT

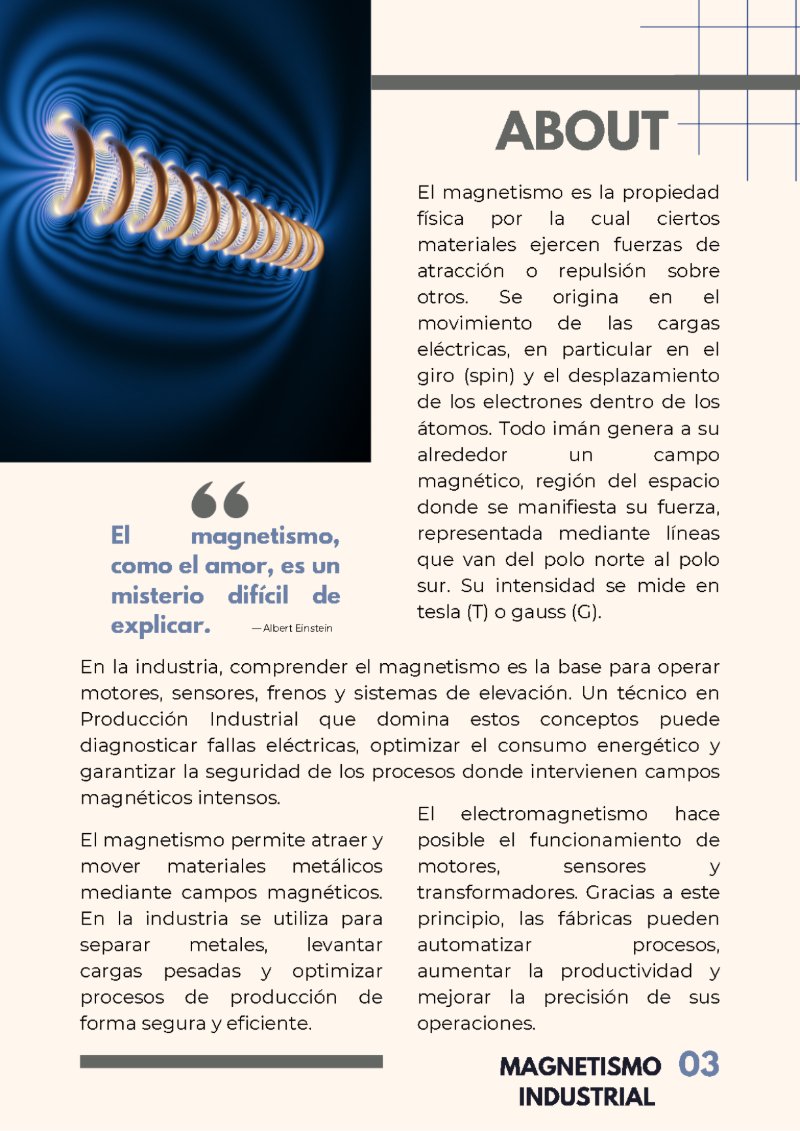

El magnetismo es la propiedad física por la cual ciertos materiales ejercen fuerzas de atracción o repulsión sobre otros. Se origina en el movimiento de las cargas eléctricas, en particular en el giro (spin) y el desplazamiento de los electrones dentro de los átomos. Todo imán genera a su alrededor campo magnético, región del espacio donde se manifiesta su fuerza, representada mediante líneas que van del polo norte al polo sur. Su intensidad se mide en tesla (T) o gauss (G).

un En la industria, comprender el magnetismo es la base para operar motores, sensores, frenos y sistemas de elevación. Un técnico en Producción Industrial que domina estos conceptos puede diagnosticar fallas eléctricas, optimizar el consumo energético y garantizar la seguridad de los procesos donde intervienen campos magnéticos intensos.

El magnetismo permite atraer y mover materiales metálicos mediante campos magnéticos. En la industria se utiliza para separar metales, levantar cargas pesadas y optimizar procesos de producción de forma segura y eficiente.

El electromagnetismo hace posible el funcionamiento de motores, sensores transformadores. Gracias a este principio, las fábricas pueden automatizar aumentar la productividad y mejorar la precisión de sus operaciones.

MAGNETISMO 03 INDUSTRIAL y procesos,

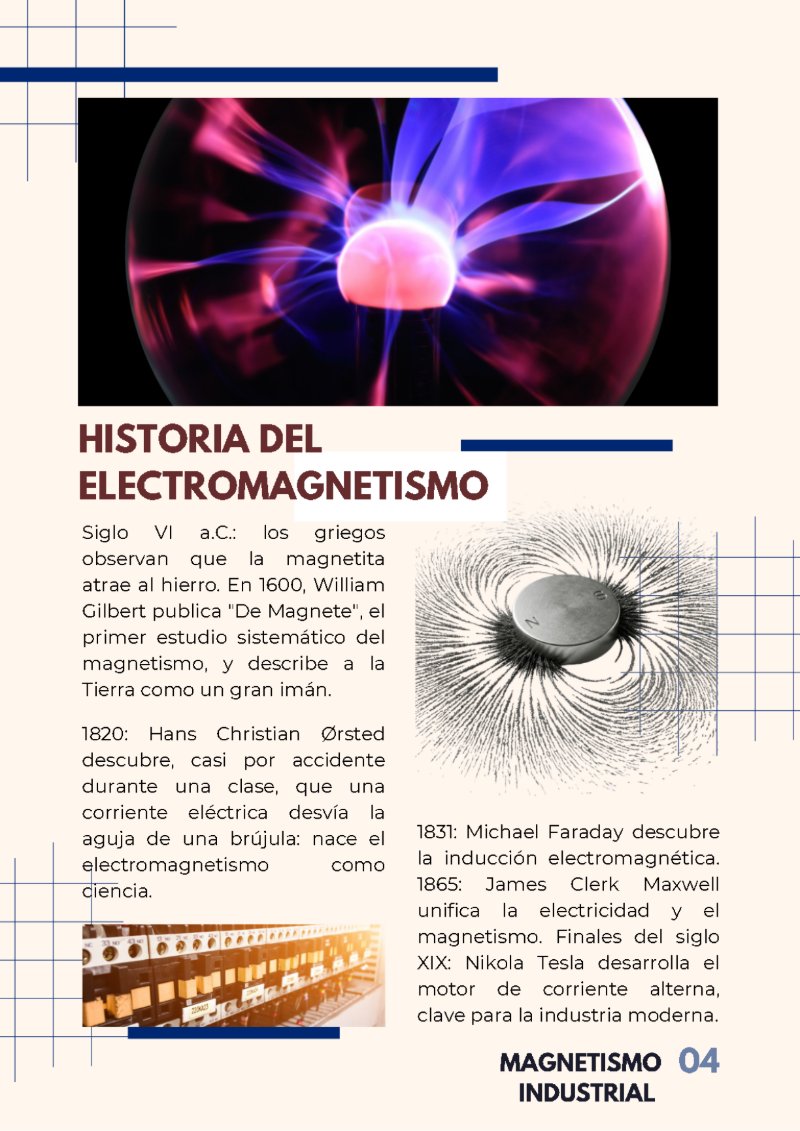

Siglo VI a.C.: los griegos observan que la magnetita atrae al hierro. En 1600, William Gilbert publica "De Magnete", el primer estudio sistemático del magnetismo, y describe a la Tierra como un gran imán.

1820: Hans Christian Ørsted descubre, casi por accidente durante una clase, que una corriente eléctrica desvía la aguja de una brújula: nace el electromagnetismo como ciencia.

220KA23

1831: Michael Faraday descubre la inducción electromagnética. 1865: James Clerk Maxwell unifica la electricidad y el magnetismo. Finales del siglo XIX: Nikola Tesla desarrolla el motor de corriente alterna, clave para la industria moderna.

MAGNETISMO 04 INDUSTRIAL

Nada es demasiado maravilloso para ser si cierto, consistente con de leyes naturaleza.

Michael Faraday

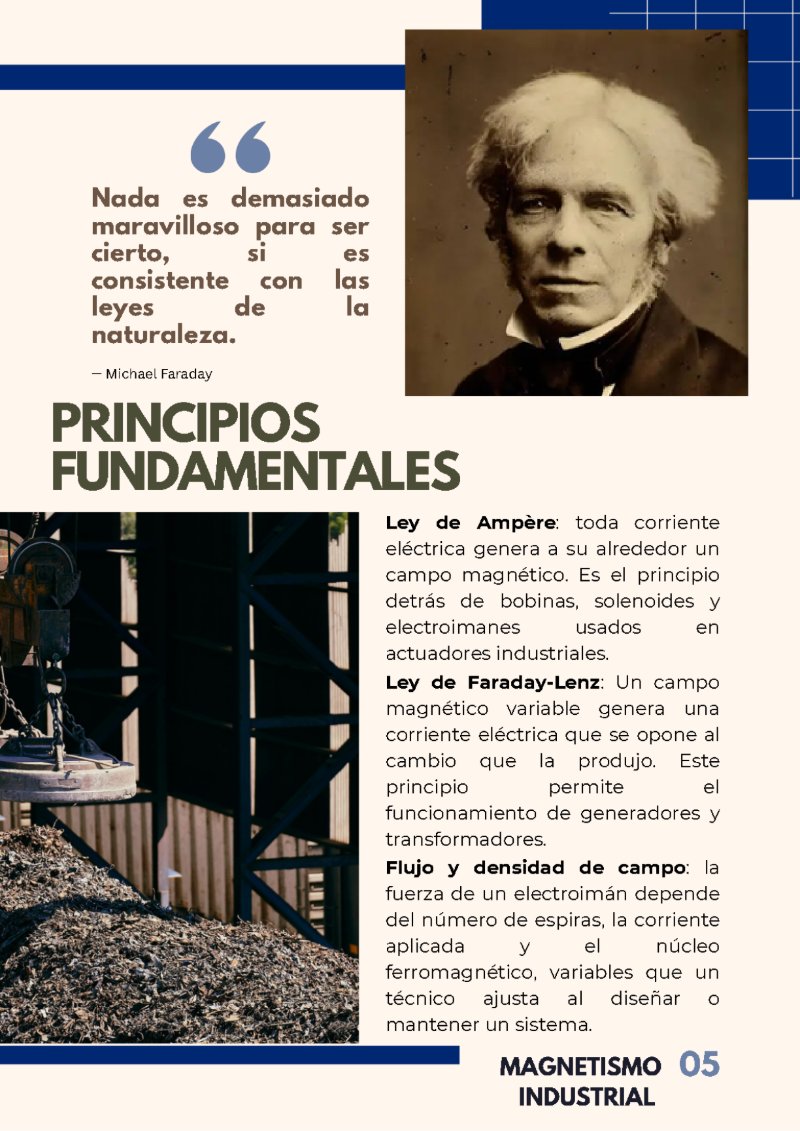

PRINCIPIOS FUNDAMENTALES es las la Ley de Ampère: toda corriente eléctrica genera a su alrededor un campo magnético. Es el principio detrás de bobinas, solenoides y electroimanes usados actuadores industriales.

Ley de Faraday-Lenz: Un campo magnético variable genera una corriente eléctrica que se opone al cambio que la produjo. Este principio permite funcionamiento de generadores y transformadores.

Flujo y densidad de campo: la fuerza de un electroimán depende del número de espiras, la corriente aplicada núcleo el y ferromagnético, variables que un técnico ajusta al diseñar mantener un sistema.

MAGNETISMO 05

INDUSTRIAL en el

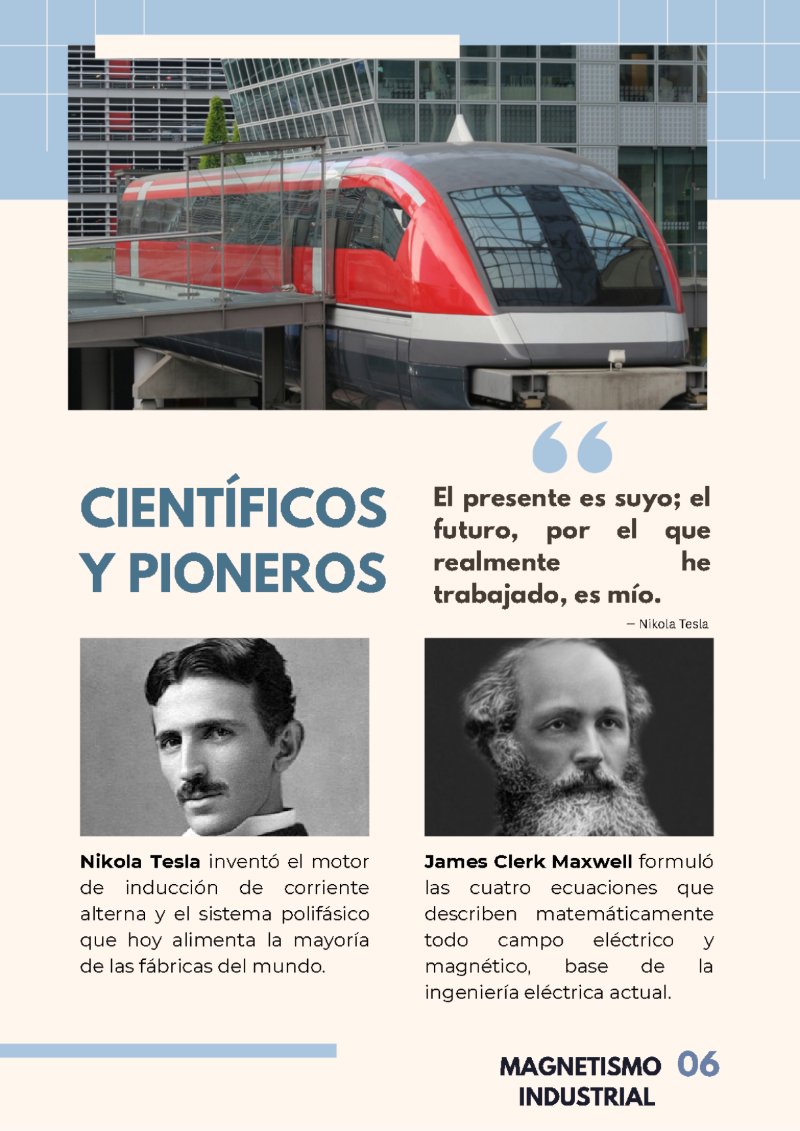

CIENTÍFICOS El presente es suyo; el Y PIONEROS

Nikola Tesla inventó el motor de inducción de corriente alterna y el sistema polifásico que hoy alimenta la mayoría de las fábricas del mundo.

futuro, por el que realmente trabajado, es mío.

- Nikola Tesla

James Clerk Maxwell formuló las cuatro ecuaciones que describen matemáticamente todo campo eléctrico magnético, base de la ingeniería eléctrica actual.

y MAGNETISMO 06 INDUSTRIAL

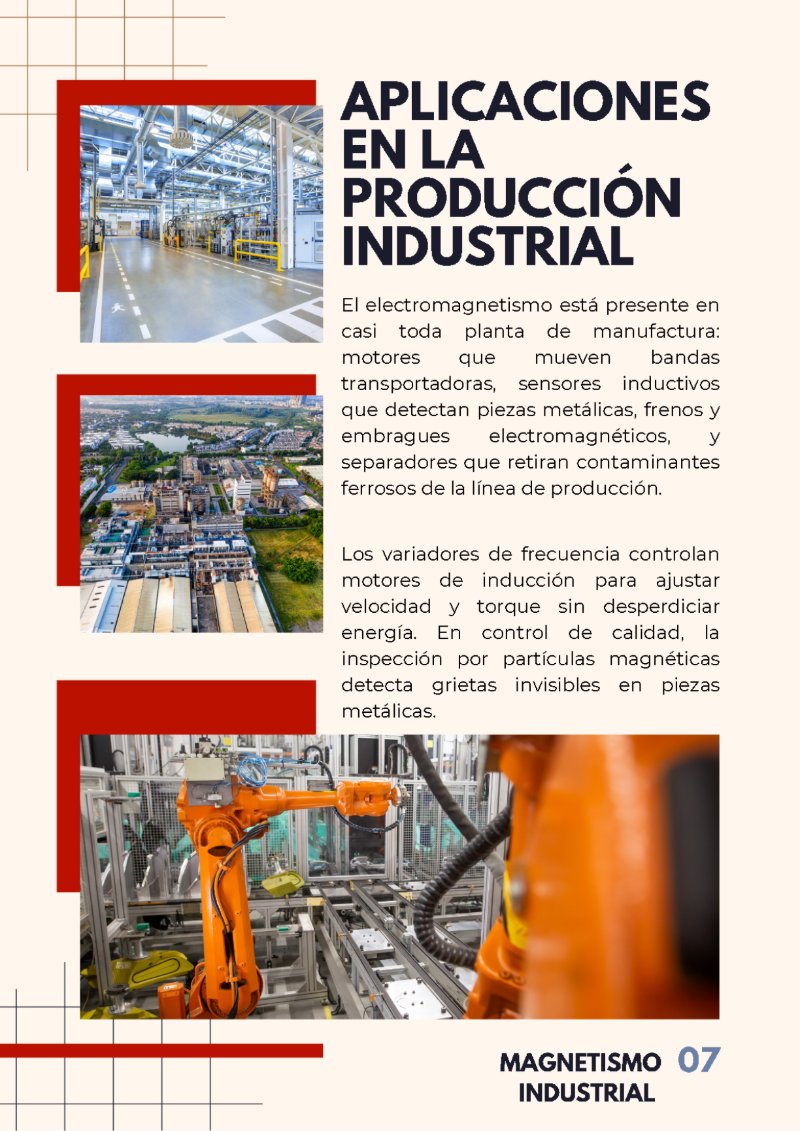

El electromagnetismo está presente en casi toda planta de manufactura: motores que mueven bandas transportadoras, sensores inductivos que detectan piezas metálicas, frenos y embragues electromagnéticos, separadores que retiran contaminantes ferrosos de la línea de producción.

Los variadores de frecuencia controlan motores de inducción para ajustar velocidad y torque sin desperdiciar energía. En control de calidad, la inspección por partículas magnéticas detecta grietas invisibles en piezas metálicas.

MAGNETISMO 07 INDUSTRIAL y

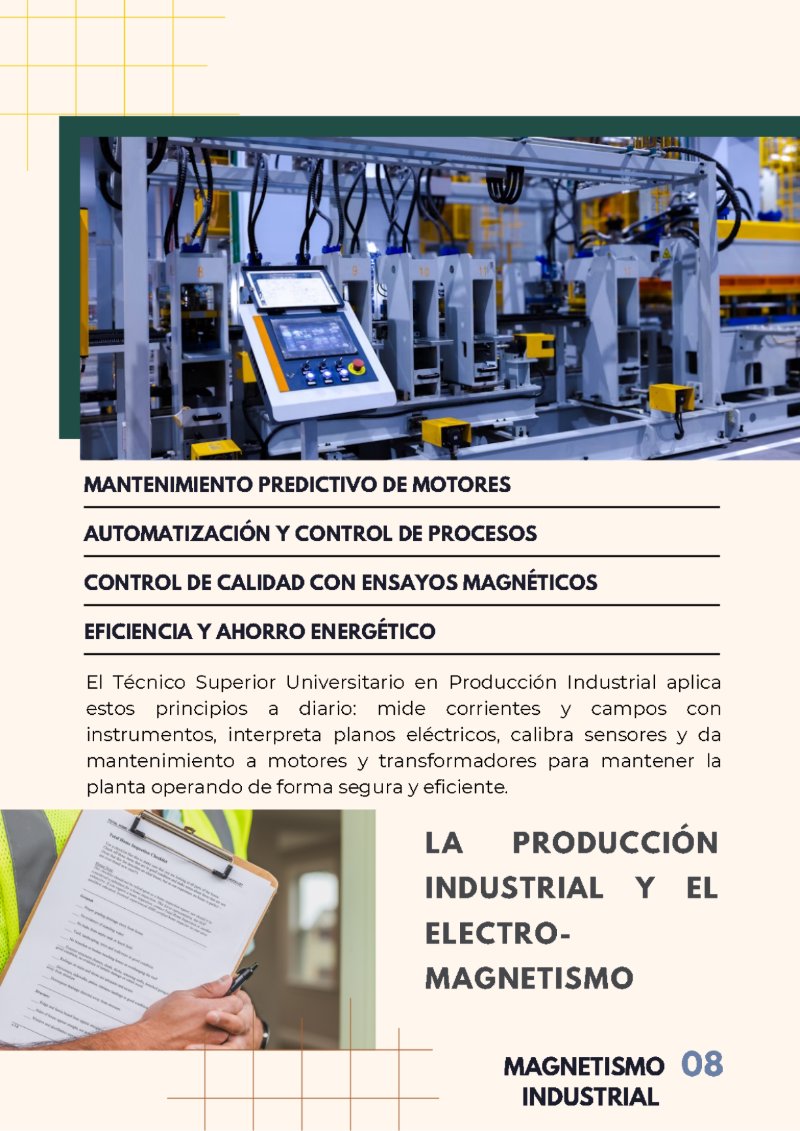

AUTOMATIZACIÓN Y CONTROL DE PROCESOS

CONTROL DE CALIDAD CON ENSAYOS MAGNÉTICOS

EFICIENCIA Y AHORRO ENERGÉTICO

El Técnico Superior Universitario en Producción Industrial aplica estos principios a diario: mide corrientes y campos con instrumentos, interpreta planos eléctricos, calibra sensores y da mantenimiento a motores y transformadores para mantener la planta operando de forma segura y eficiente.

Total Home Inspection Checklist eschecke this to make e bal you are looking af the h dose as a hole inspective agurt, ut should it be of we inspection. The le experinced so lo Papa gading doing away fes on Ne idees of sanding water

No p

Tiel, landings and walkways in god condition

No es being orging the Excess, shed ducks, sing wall bed page termore datags or so

Railings os and decks aegate and wod

Ridge and facie band be appear i

• PRODUCCIÓN
• INDUSTRIAL Y EL LA ELECTRO-
• MAGNETISMO
• MAGNETISMO 08
• INDUSTRIAL

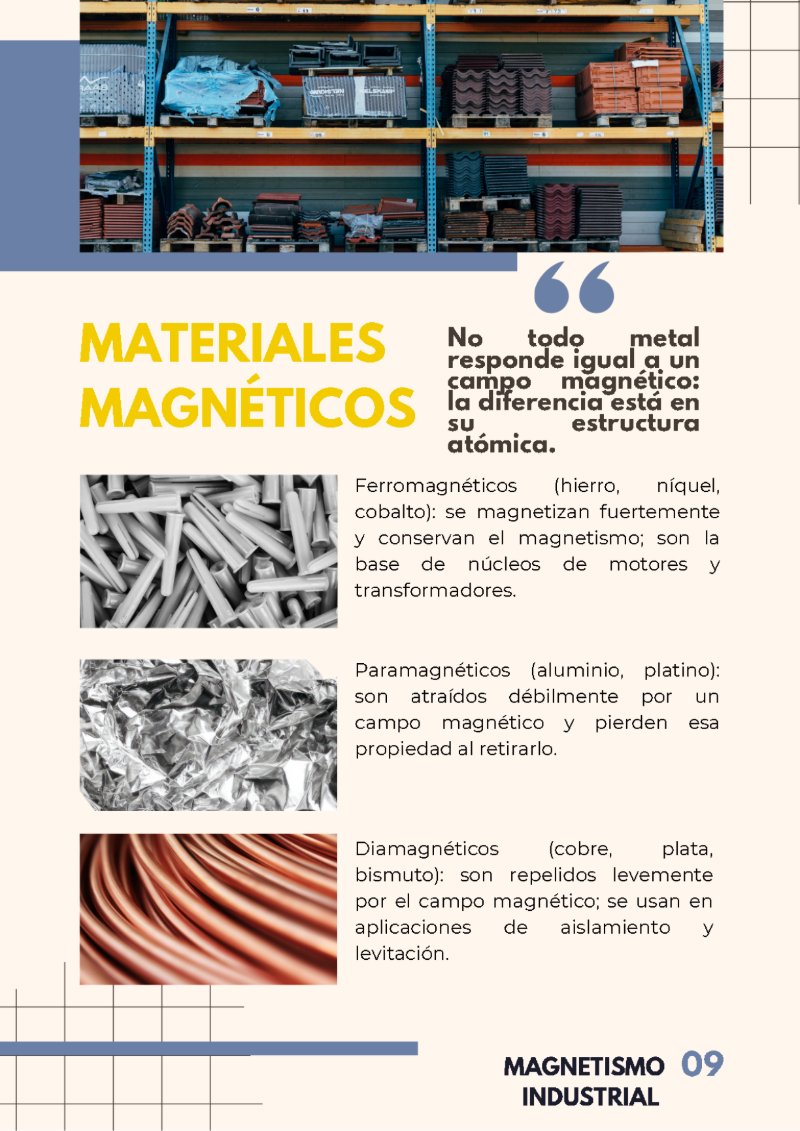

responde igual a un MATERIALES No todo metal MAGNÉTICOS la diferencia está en estructura

SU atómica.

Ferromagnéticos (hierro, níquel, cobalto): se magnetizan fuertemente y conservan el magnetismo; son la base de núcleos de motores y transformadores.

Paramagnéticos (aluminio, platino): son atraídos débilmente por un campo magnético y pierden propiedad al retirarlo.

esa

Diamagnéticos

(cobre, plata, bismuto): son repelidos levemente por el campo magnético; se usan en aplicaciones de aislamiento y levitación.

MAGNETISMO 09

INDUSTRIAL

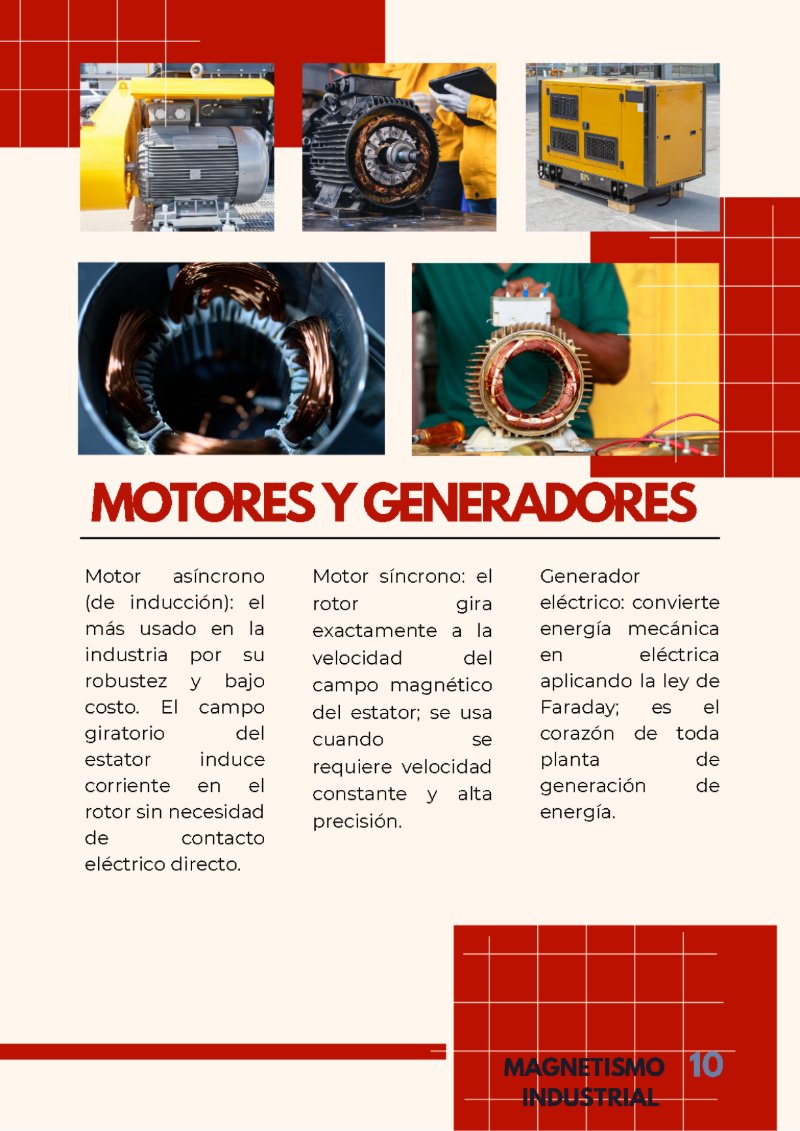

Motor asíncrono (de inducción): el más usado en la industria por su robustez y bajo costo. El campo giratorio del induce estator corriente en el rotor sin necesidad de contacto eléctrico directo.

Motor síncrono: el gira

Generador eléctrico: convierte energía mecánica eléctrica rotor exactamente a la velocidad del en aplicando la ley de Faraday; es el campo magnético del estator; se usa cuando requiere velocidad constante y alta precisión.

corazón de toda se planta de generación de energía.

MAGNETISMO 10 INDUSTRIAL

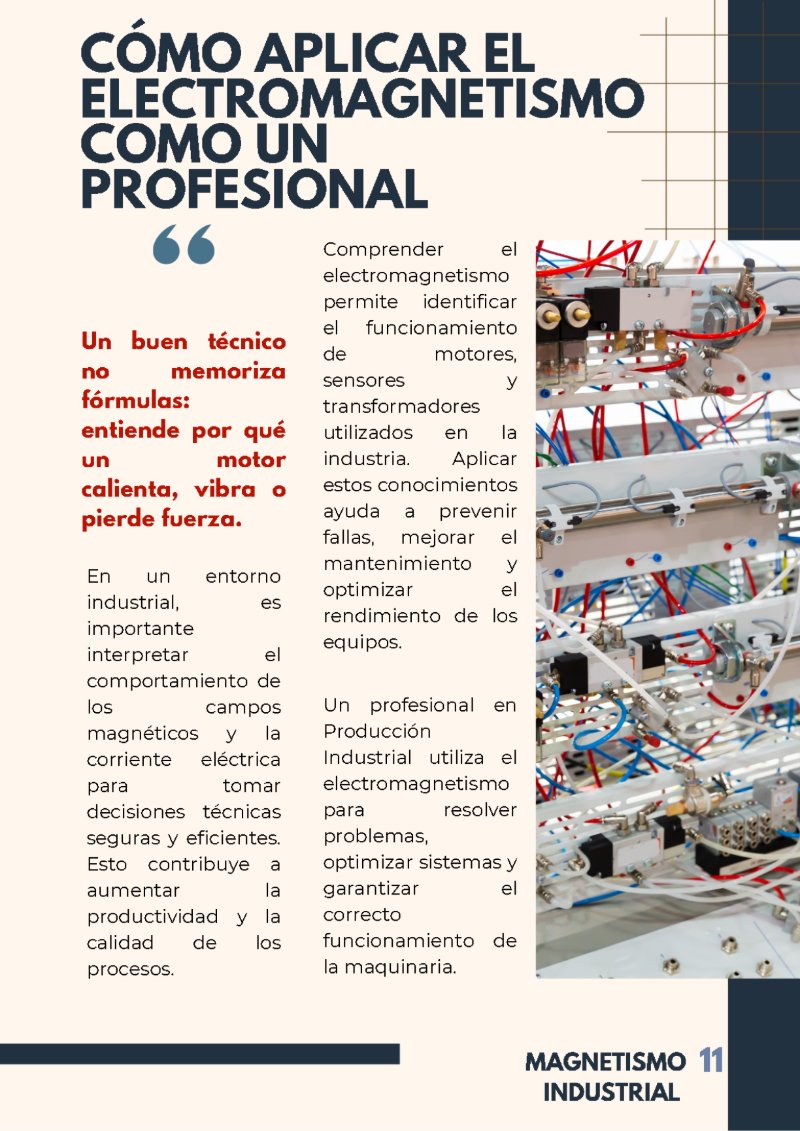

Comprender electromagnetismo el permite identificar el funcionamiento

Un buen técnico de motores, memoriza no sensores fórmulas:

entiende por qué transformadores utilizados en la motor industria. Aplicar un calienta, vibra o pierde fuerza.

estos conocimientos ayuda a prevenir fallas, mejorar el mantenimiento y En un entorno optimizar el industrial, es rendimiento de los importante equipos.

interpretar comportamiento de el Un profesional en los campos

Producción

Industrial utiliza el electromagnetismo magnéticos y la corriente eléctrica tomar para decisiones técnicas seguras y eficientes. Esto contribuye a aumentar productividad y la calidad de los procesos.

resolver para problemas, optimizar sistemas y garantizar el la correcto funcionamiento de la maquinaria.

MAGNETISMO 11

INDUSTRIAL

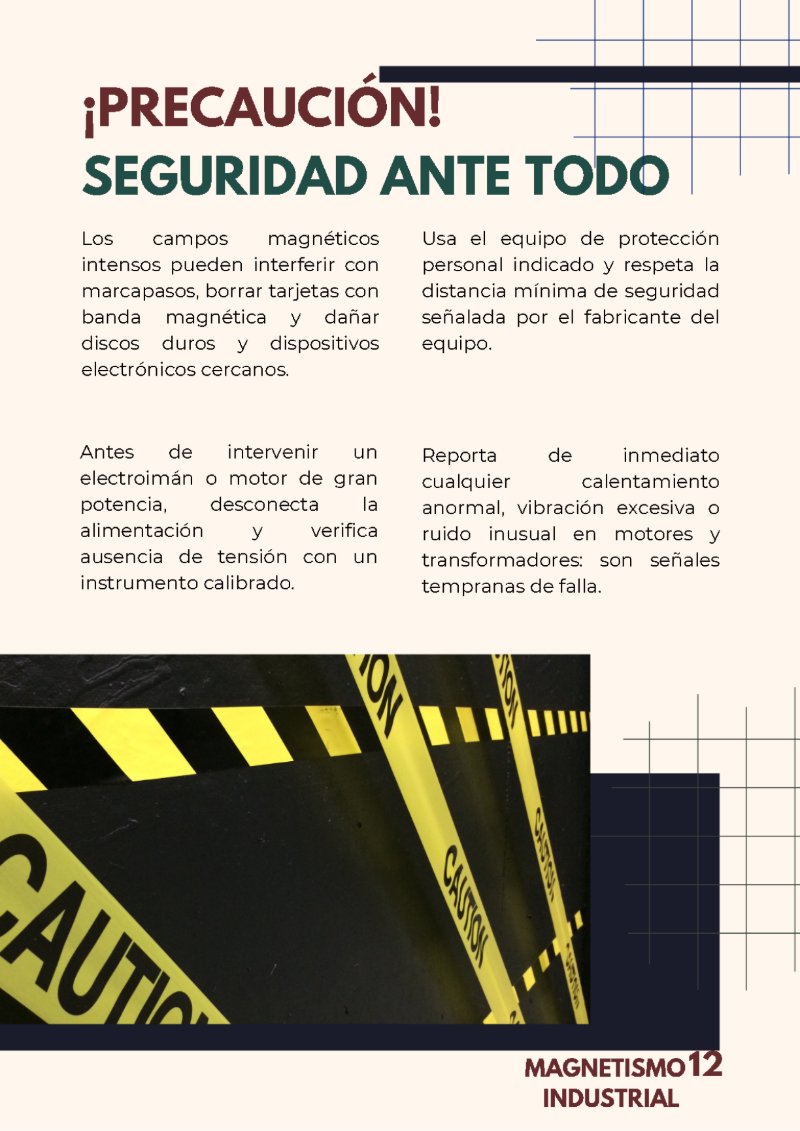

¡PRECAUCIÓN!

SEGURIDAD ANTE TODO campos magnéticos intensos pueden interferir con marcapasos, borrar tarjetas con banda magnética y dañar discos duros y dispositivos electrónicos cercanos.

Los Antes de intervenir un electroimán o motor de gran potencia, desconecta la alimentación verifica y ausencia de tensión con un instrumento calibrado.

AUTIC

Usa el equipo de protección personal indicado y respeta la distancia mínima de seguridad señalada por el fabricante del equipo.

inmediato calentamiento

Reporta cualquier de anormal, vibración excesiva o ruido inusual en motores y transformadores: son tempranas de falla.

señales
