Instrumentos de vanguardia para la ciencia actual
Contenido técnico y educativo sobre análisis instrumental.
"VER MÁS ALLA DE LO INVISIBLE, COMPRENDER LO ESENCIAL"
Componentes principales Principio de funcionamiento Parámetros y operativos clave Aplicaciones
TENDENCIAS
Innovaciones y avances en instrumentación

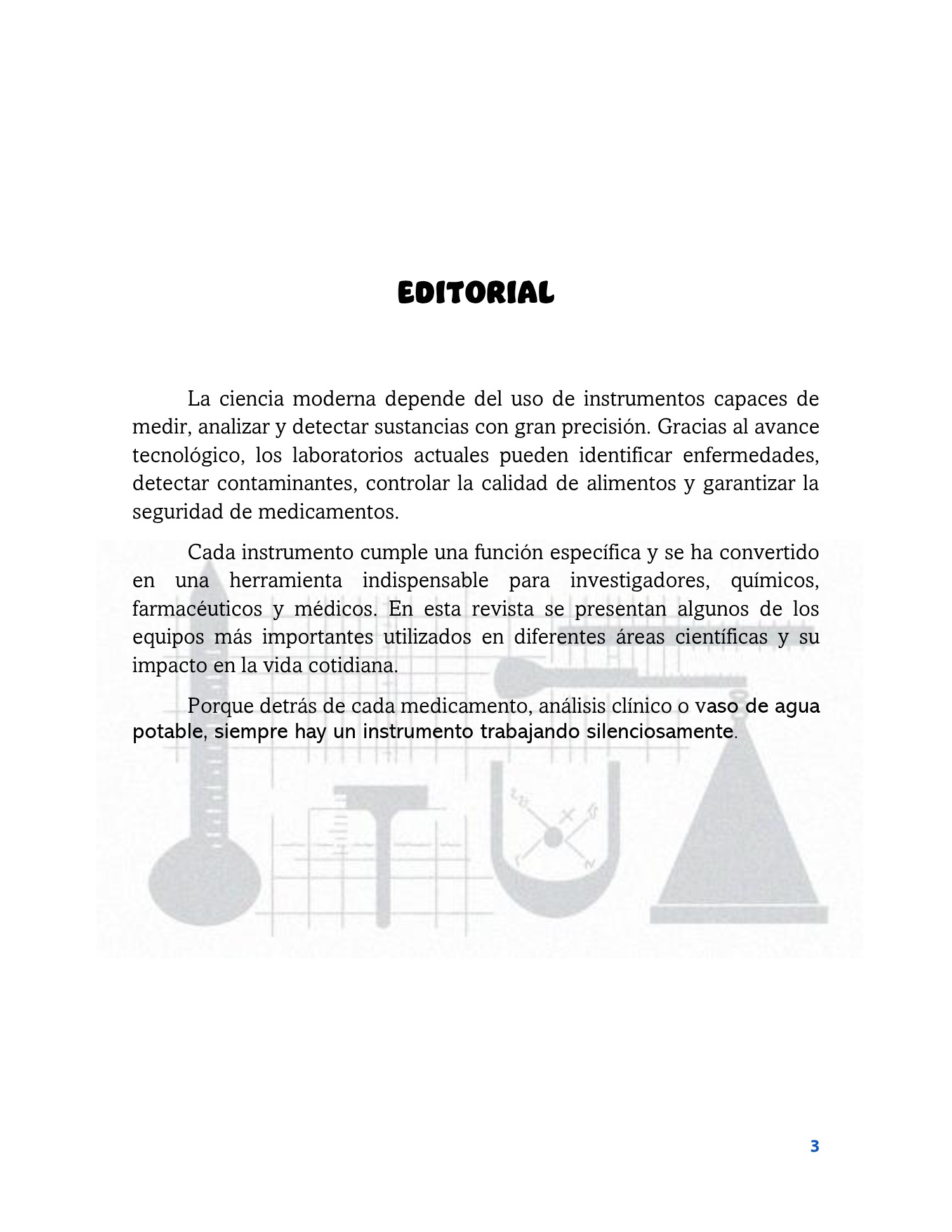

La ciencia moderna depende del uso de instrumentos capaces de medir, analizar y detectar sustancias con gran precisión. Gracias al avance tecnológico, los laboratorios actuales pueden identificar enfermedades, detectar contaminantes, controlar la calidad de alimentos y garantizar la seguridad de medicamentos.
Cada instrumento cumple una función específica y se ha convertido en una herramienta indispensable para investigadores, químicos, farmacéuticos y médicos. En esta revista se presentan algunos de los equipos más importantes utilizados en diferentes áreas científicas y su ntes áreas ci impacto en la vida cotidiana.
Porque detrás de cada medicamento, análisis clínico o vaso de agua potable, siempre hay un instrumento trabajando silenciosamente.
PPP

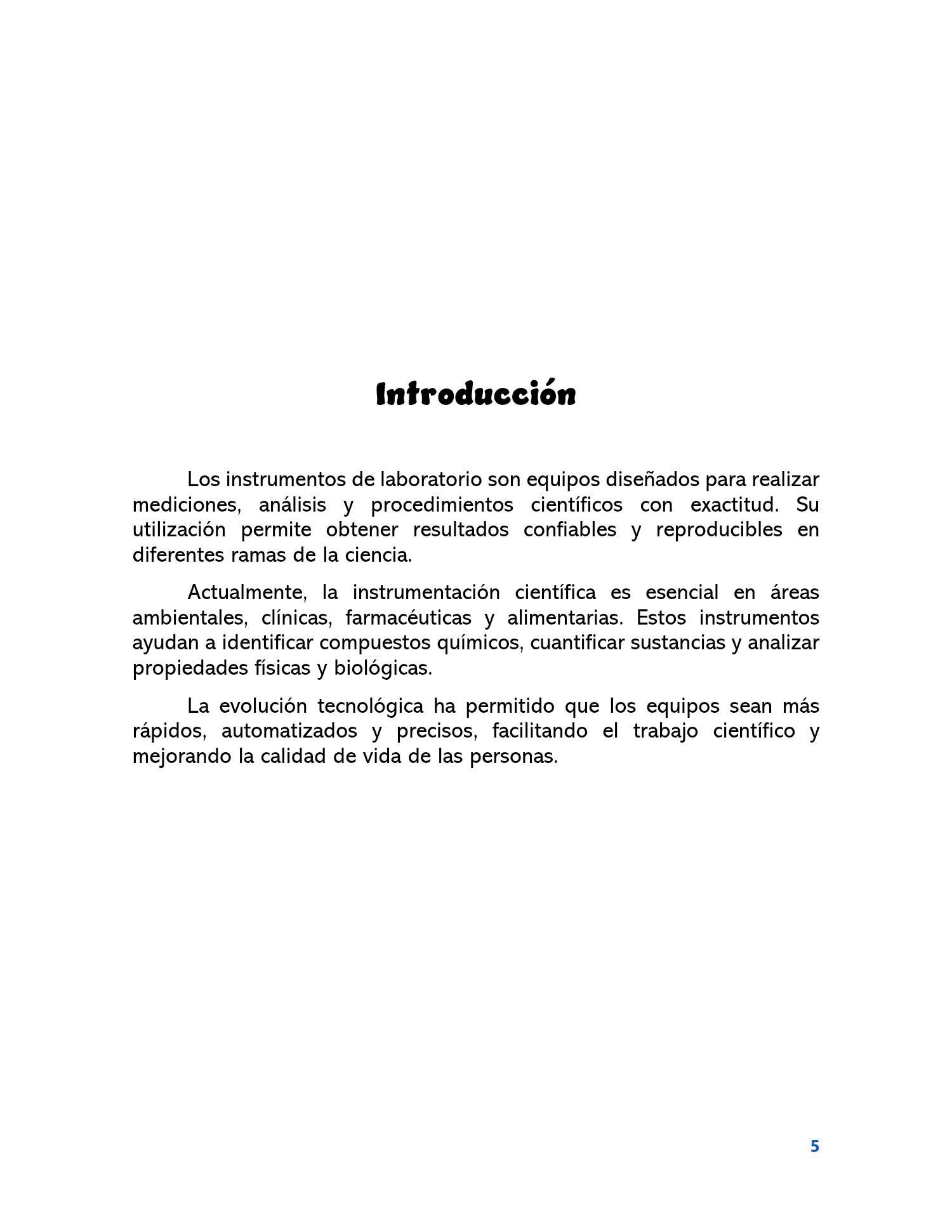

Los instrumentos de laboratorio son equipos diseñados para realizar mediciones, análisis y procedimientos científicos con exactitud. Su utilización permite obtener resultados confiables y reproducibles en diferentes ramas de la ciencia.
Actualmente, la instrumentación científica es esencial en áreas ambientales, clínicas, farmacéuticas y alimentarias. Estos instrumentos ayudan a identificar compuestos químicos, cuantificar sustancias y analizar propiedades físicas y biológicas.
La evolución tecnológica ha permitido que los equipos sean más rápidos, automatizados y precisos, facilitando el trabajo científico y mejorando la calidad de vida de las personas.

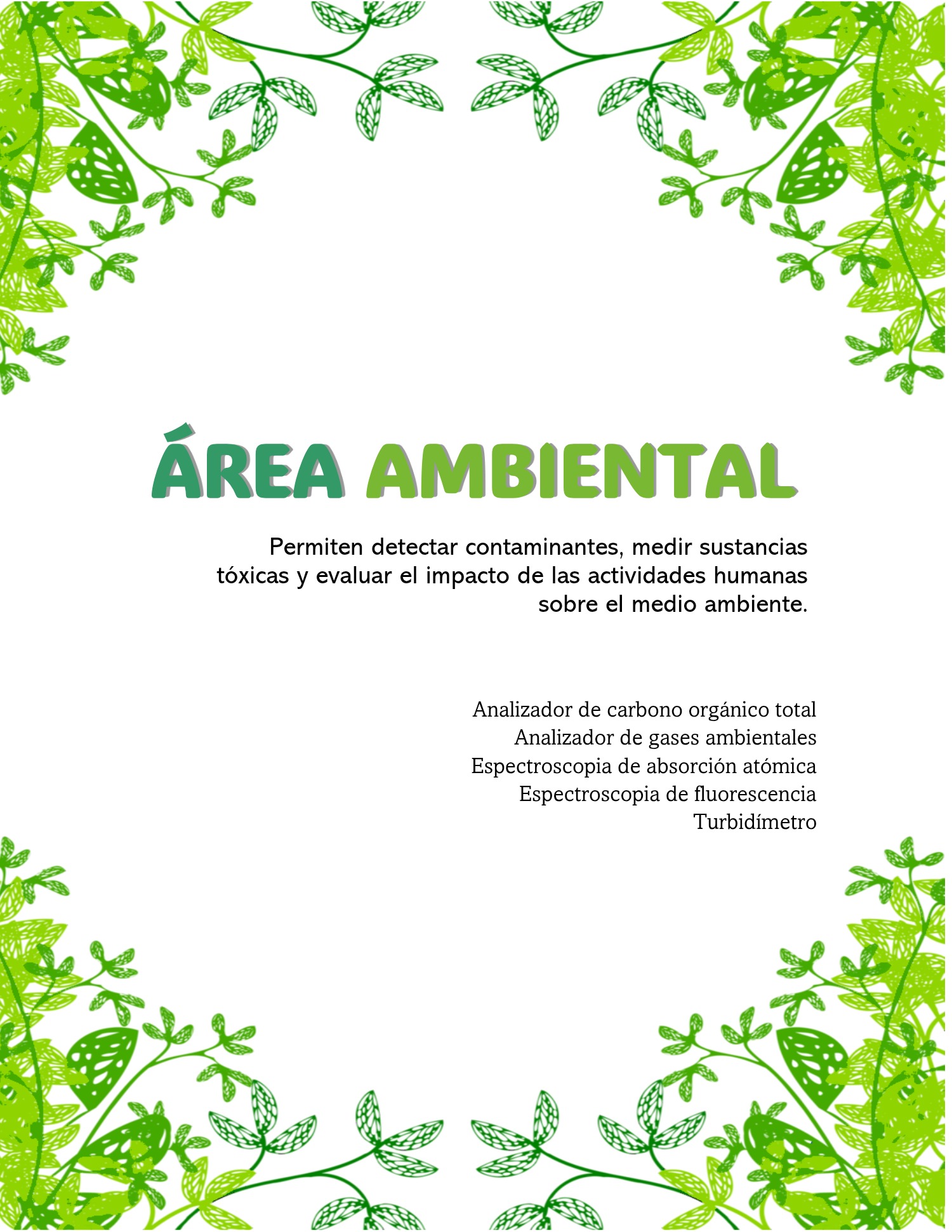

Permiten detectar contaminantes, medir sustancias tóxicas y evaluar el impacto de las actividades humanas sobre el medio ambiente.

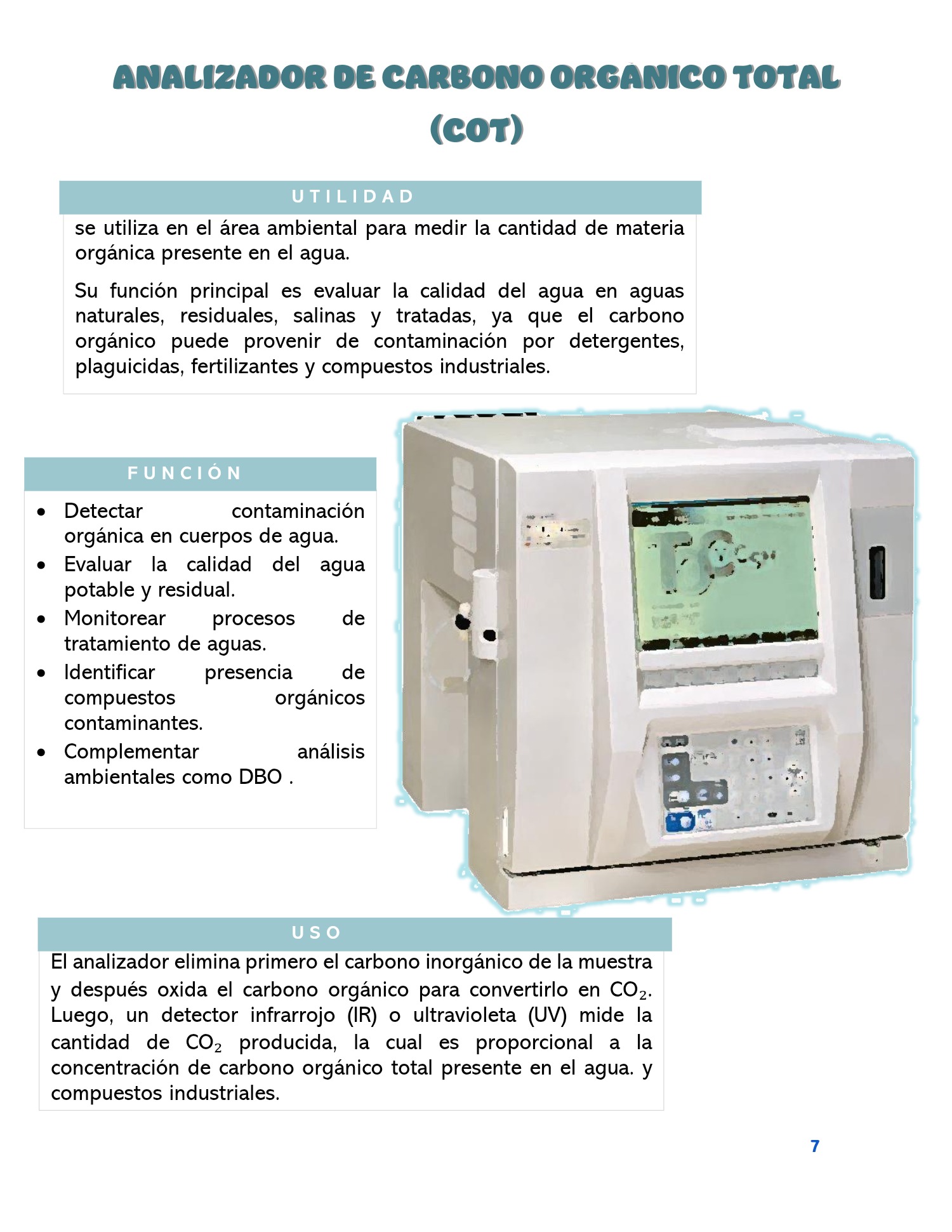

Analizador de carbono orgánico total
Analizador de gases ambientales Espectroscopia de absorción atómica Espectroscopia de fluorescencia
Turbidímetro
UTILIDAD
se utiliza en el área ambiental para medir la cantidad de materia orgánica presente en el agua.
Su función principal es evaluar la calidad del agua en aguas naturales, residuales, salinas y tratadas, ya que el carbono orgánico puede provenir de contaminación por detergentes, plaguicidas, fertilizantes y compuestos industriales.
FUNCIÓN
Detectar contaminación orgánica en cuerpos de agua.
• Evaluar la calidad del agua potable y residual.
• Monitorear de procesos tratamiento de aguas.
• Identificar presencia de orgánicos compuestos contaminantes.
El analizador elimina primero el carbono inorgánico de la muestra y después oxida el carbono orgánico para convertirlo en CO2. Luego, un detector infrarrojo (IR) o ultravioleta (UV) mide la cantidad de CO2 producida, la cual es proporcional a la concentración de carbono orgánico total presente en el agua. y compuestos industriales.
USO

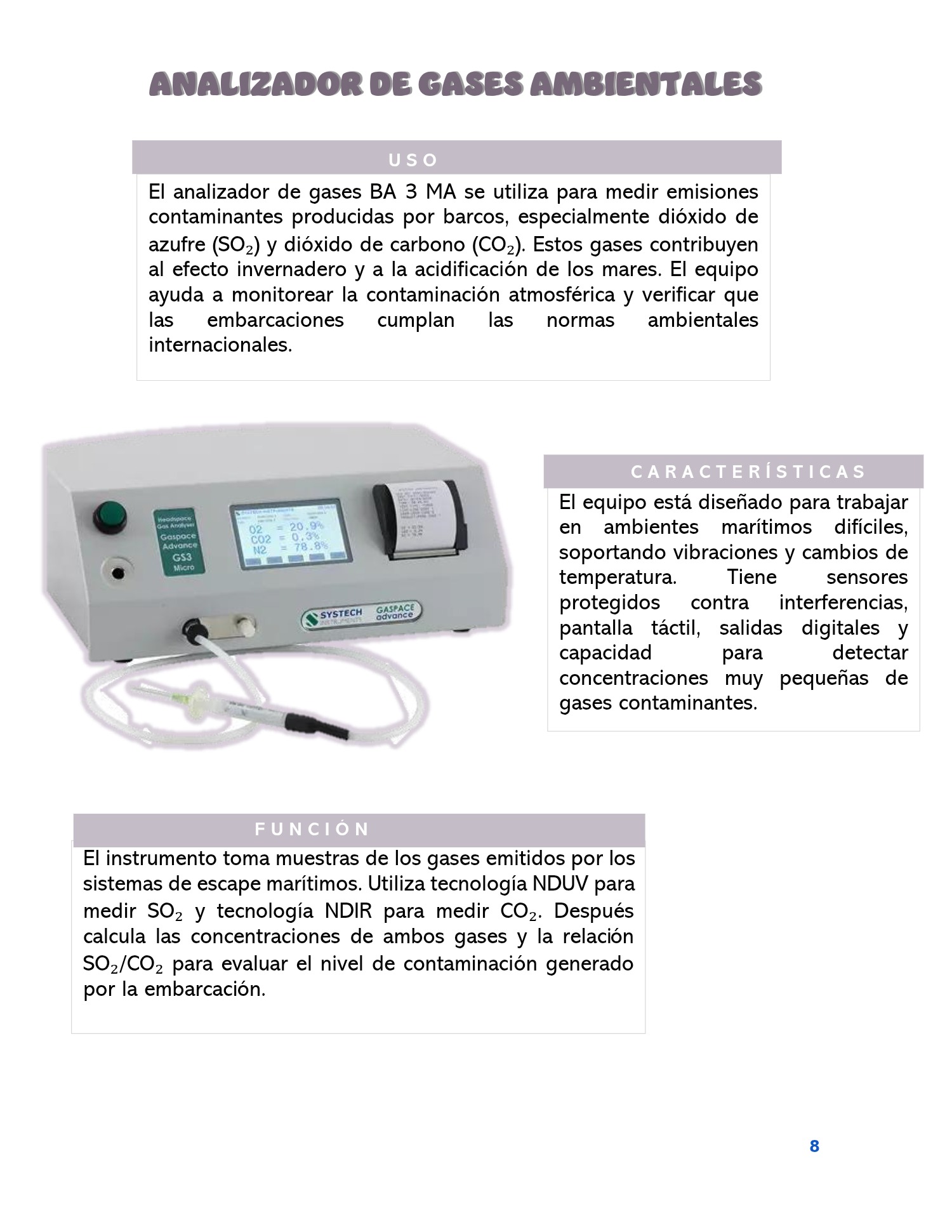

El analizador de gases BA 3 MA se utiliza para medir emisiones contaminantes producidas por barcos, especialmente dióxido de azufre (SO2) y dióxido de carbono (CO2). Estos gases contribuyen al efecto invernadero y a la acidificación de los mares. El equipo ayuda a monitorear la contaminación atmosférica y verificar que embarcaciones ambientales las las cumplan normas internacionales.
El equipo está diseñado para trabajar en ambientes marítimos difíciles, soportando vibraciones y cambios de temperatura. Tiene protegidos contra interferencias, pantalla táctil, salidas digitales y capacidad detectar concentraciones muy pequeñas de Weadspace Gos Anolyver Gaspace Advance
El instrumento toma muestras de los gases emitidos por los sistemas de escape marítimos. Utiliza tecnología NDUV para medir SO2 y tecnología NDIR para medir CO2. Después calcula las concentraciones de ambos gases y la relación SO2/CO2 para evaluar el nivel de contaminación generado por la embarcación.

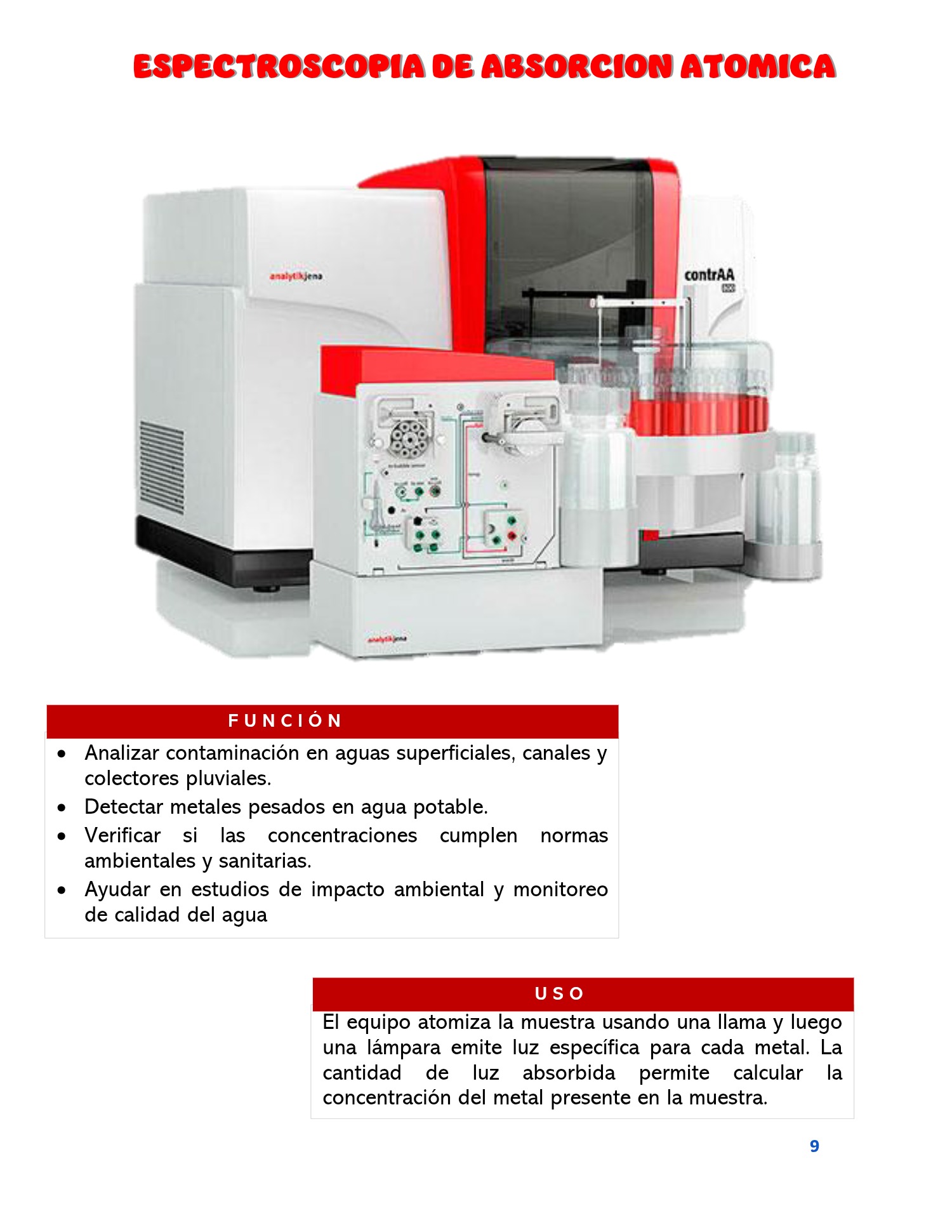

FUNCIÓN
Analizar contaminación en aguas superficiales, canales y colectores pluviales.
• Detectar metales pesados en agua potable.
• Verificar si las concentraciones cumplen normas ambientales y sanitarias.
• Ayudar en estudios de impacto ambiental y monitoreo de calidad del agua
USO
El equipo atomiza la muestra usando una llama y luego una lámpara emite luz específica para cada metal. La cantidad de luz absorbida permite calcular la concentración del metal presente en la muestra.
contrAA

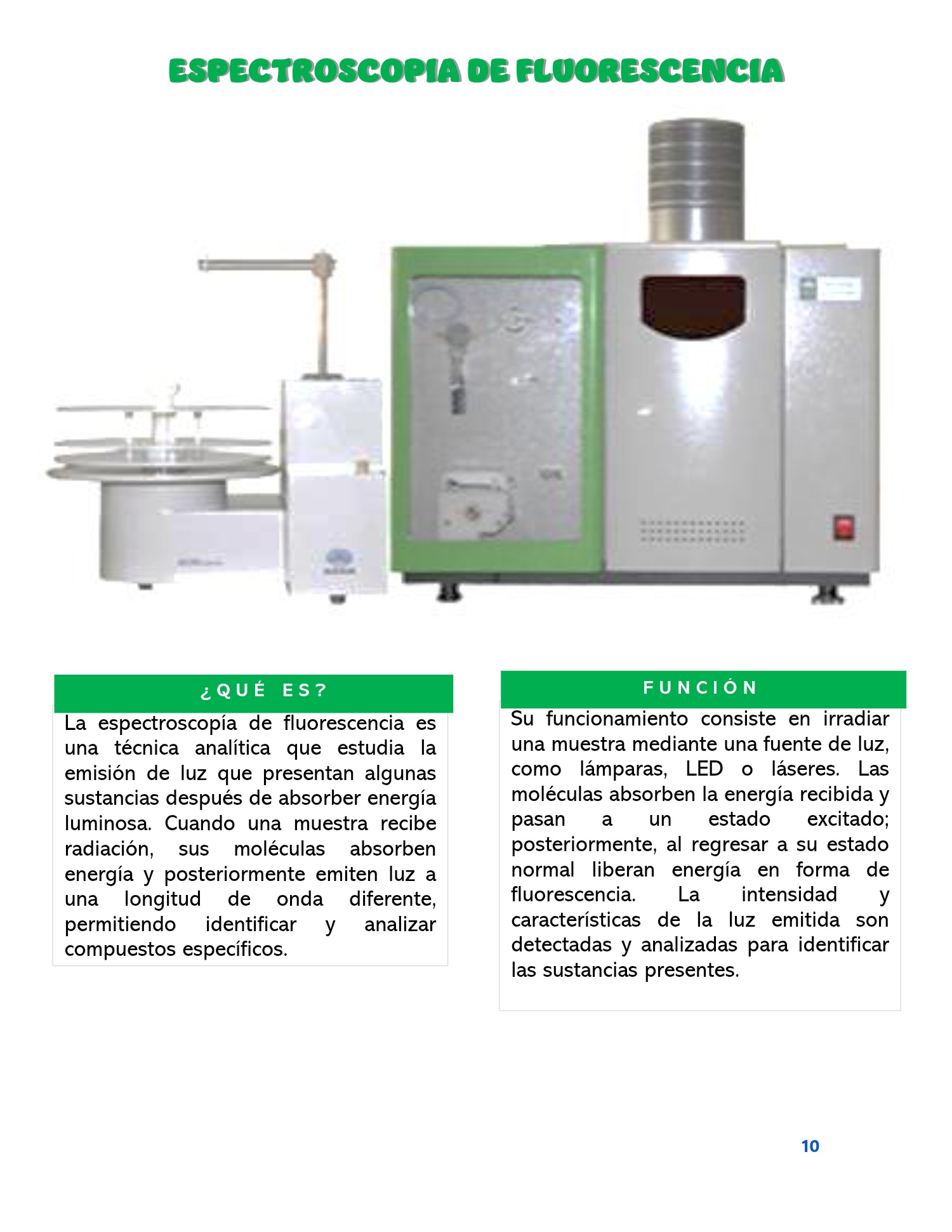

ESPECTROSCOPIA DE FLUORESCENCIA una ¿QUÉ ES?
La espectroscopía de fluorescencia es una técnica analítica que estudia la emisión de luz que presentan algunas sustancias después de absorber energía luminosa. Cuando una muestra recibe radiación, sus moléculas absorben energía y posteriormente emiten luz a longitud de onda diferente, permitiendo identificar compuestos específicos.
Su funcionamiento consiste en irradiar una muestra mediante una fuente de luz, como lámparas, LED o láseres. Las moléculas absorben la energía recibida y pasan a un estado excitado; posteriormente, al regresar a su estado normal liberan energía en forma de fluorescencia. La intensidad y características de la luz emitida son detectadas y analizadas para identificar las sustancias presentes.
¿QUÉ ES?

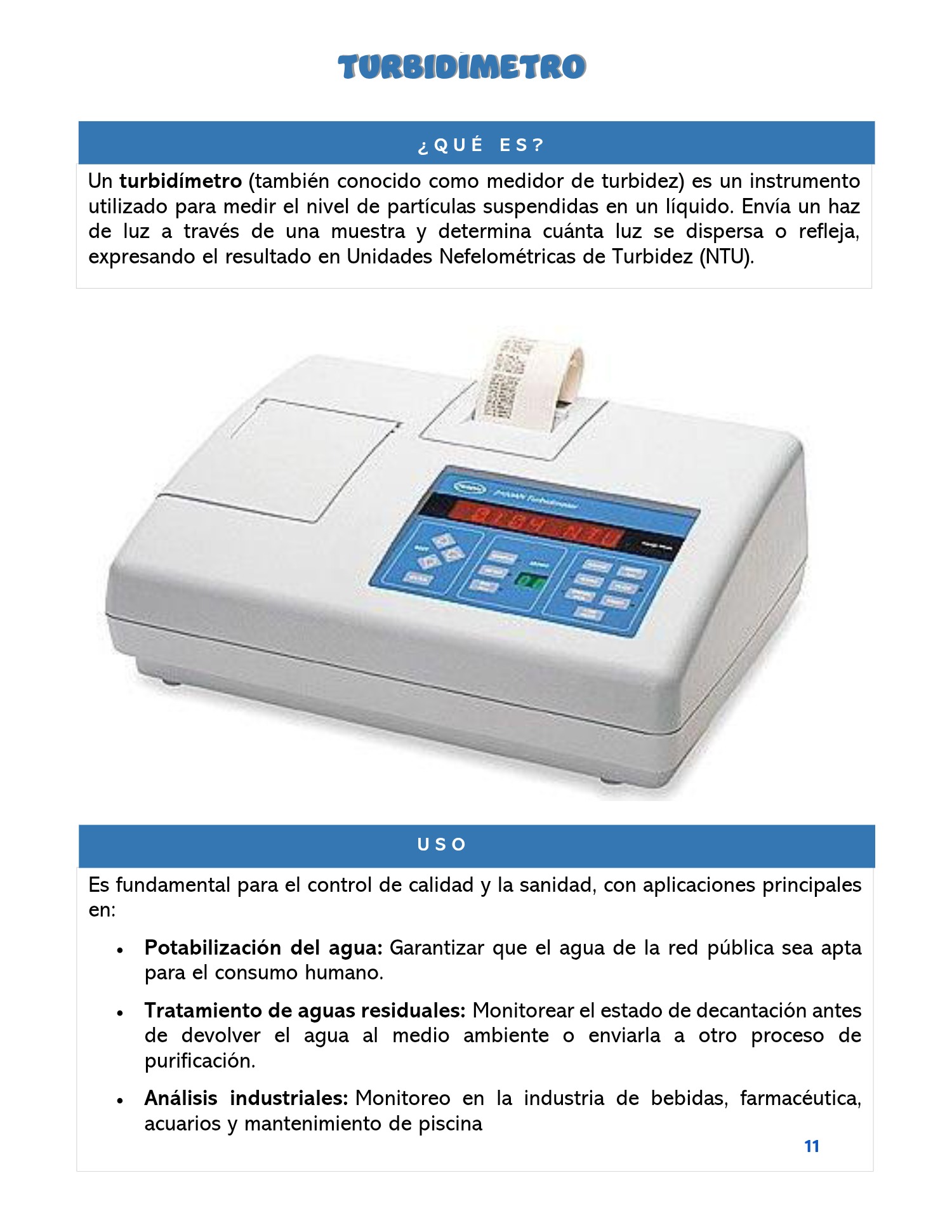

Un turbidímetro (también conocido como medidor de turbidez) es un instrumento utilizado para medir el nivel de partículas suspendidas en un líquido. Envía un haz de luz a través de una muestra y determina cuánta luz se dispersa o refleja, expresando el resultado en Unidades Nefelométricas de Turbidez (NTU).
USO
Es fundamental para el control de calidad y la sanidad, con aplicaciones principales en:
Potabilización del agua: Garantizar que el agua de la red pública sea apta para el consumo humano.
Tratamiento de aguas residuales: Monitorear el estado de decantación antes de devolver el agua al medio ambiente o enviarla a otro proceso de purificación.
Análisis industriales: Monitoreo en la industria de bebidas, farmacéutica, acuarios y mantenimiento de piscina
Ayudan a medir propiedades como acidez, humedad, viscosidad y contenido de azúcar. Su uso es esencial para asegurar alimentos aptos para el consumo humano y cumplir normas sanitarias.

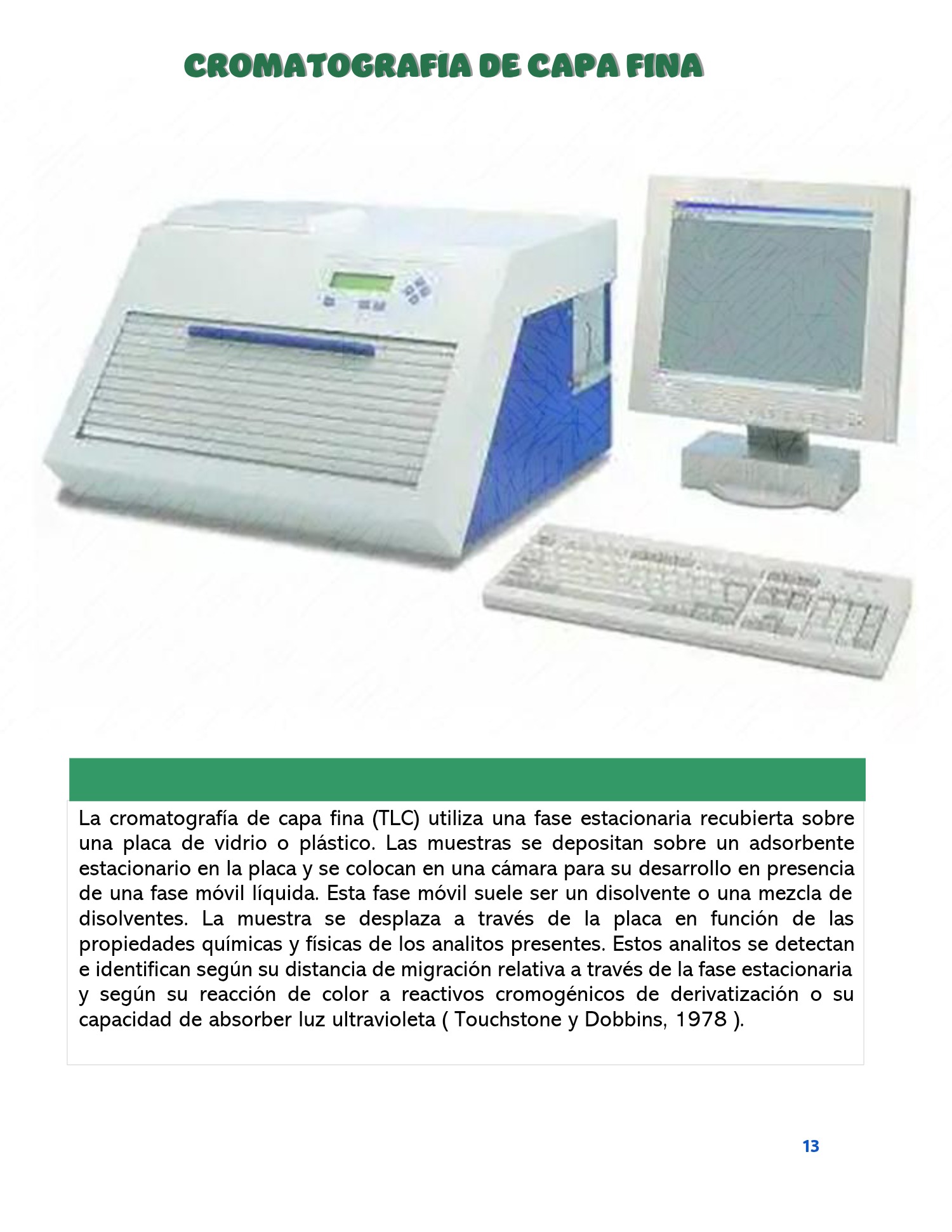

La cromatografía de capa fina (TLC) utiliza una fase estacionaria recubierta sobre una placa de vidrio o plástico. Las muestras se depositan sobre un adsorbente estacionario en la placa y se colocan en una cámara para su desarrollo en presencia de una fase móvil líquida. Esta fase móvil suele ser un disolvente o una mezcla de disolventes. La muestra se desplaza a través de la placa en función de las propiedades químicas y físicas de los analitos presentes. Estos analitos se detectan e identifican según su distancia de migración relativa a través de la fase estacionaria y según su reacción de color a reactivos cromogénicos de derivatización o su capacidad de absorber luz ultravioleta ( Touchstone y Dobbins, 1978).
8. PUERTO DE VENTILACIÓN permite lo siguiente:
UV-VIS Es un analítico basado en el de espectrofotometría ultravioleta-visible, que utiliza moléculas de sustancias para analizar la absorción de radiación en el espectro ultravioleta- visible. Está compuesto principalmente por la fuente de luz, el monocromador, la celda de absorción, el detector y el procesador de señales. La función de la fuente de luz es proporcionar un espectro continuo estable de suficiente intensidad.
instrumento principio
• Identificar las moléculas de una muestra sólida o líquida.
concentración de una Determinar la molécula específica en disolución.
Caracterizar la absorbancia o transmitancia de un líquido o sólido en un rango de longitudes de onda.
Caracterizar las propiedades de reflectancia de una superficie o medir el • color de un material.
Estudiar reacciones químicas o procesos biológicos.
Un refractómetro es un instrumento óptico que permite medir el índice de refracción de una sustancia, es decir, la velocidad a la que la luz viaja a través de esa sustancia en comparación con el vacío. El índice de refracción se relaciona con la concentración de solutos en una solución
El proceso de calibración de un refractómetro implica ajustar el instrumento para que proporcione mediciones precisas y confiables. Esto puede incluir el uso de una solución de referencia con un índice de refracción conocido.
realizar calibraciones regulares de los refractómetros es fundamental para garantizar mediciones precisas, confiables y comparables. Esto es especialmente importante en industrias como la alimentaria, donde la exactitud en la medición del contenido de azúcar u otros componentes es crucial para la calidad del producto final.
POTENCIOMETRO
¿QUÉ ES?
electroquímico destinado a medir el pH, esto es el grado de acidez o basicidad (alcalinidad) de una solución. El pH, o potencial de hidrógeno, es una medida (en escala logarítmica) de la concentración de iones de hidrógeno positivos en dicha solución un instrumento
El equipo utiliza un electrodo combinado que integra dos partes:
Electrodo de referencia: Mantiene un voltaje constante.
Electrodo de vidrio: Es sensible a los iones de hidrógeno presentes en la muestra. La membrana de vidrio intercambia iones con la solución, generando un milivoltaje que el potenciómetro convierte automáticamente en una escala de pH (de 0 a 14).
Sus características varían según el diseño, pero su función central depende del control preciso de la temperatura y la velocidad de cizallamiento para evaluar el comportamiento del fluido.
repetibilidad: Garantizan que las muestras entreguen resultados consistentes en control de calidad.
• Control térmico: La viscosidad es altamente sensible a la temperatura. Los equipos suelen integrarse con baños de agua o sistemas Peltier para lecturas estables.
• Versatilidad de husillos/copas: Permiten medir desde líquidos muy fluidos hasta sustancias altamente pastosa
• Alta precisión y ¿QUÉ ES?

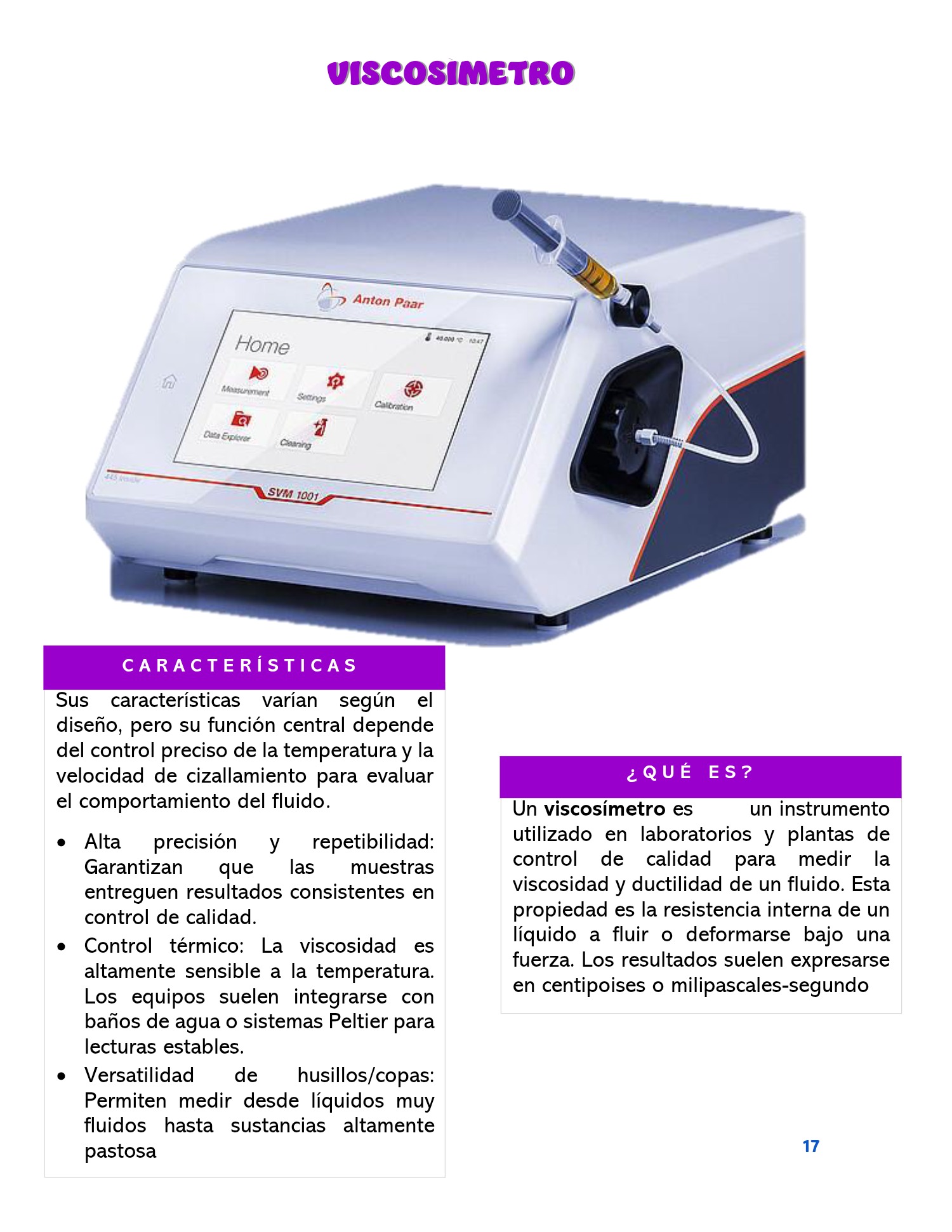

Un viscosímetro es un instrumento utilizado en laboratorios y plantas de control de calidad para medir la viscosidad y ductilidad de un fluido. Esta propiedad es la resistencia interna de un líquido a fluir o deformarse bajo una fuerza. Los resultados suelen expresarse en centipoises o milipascales-segundo

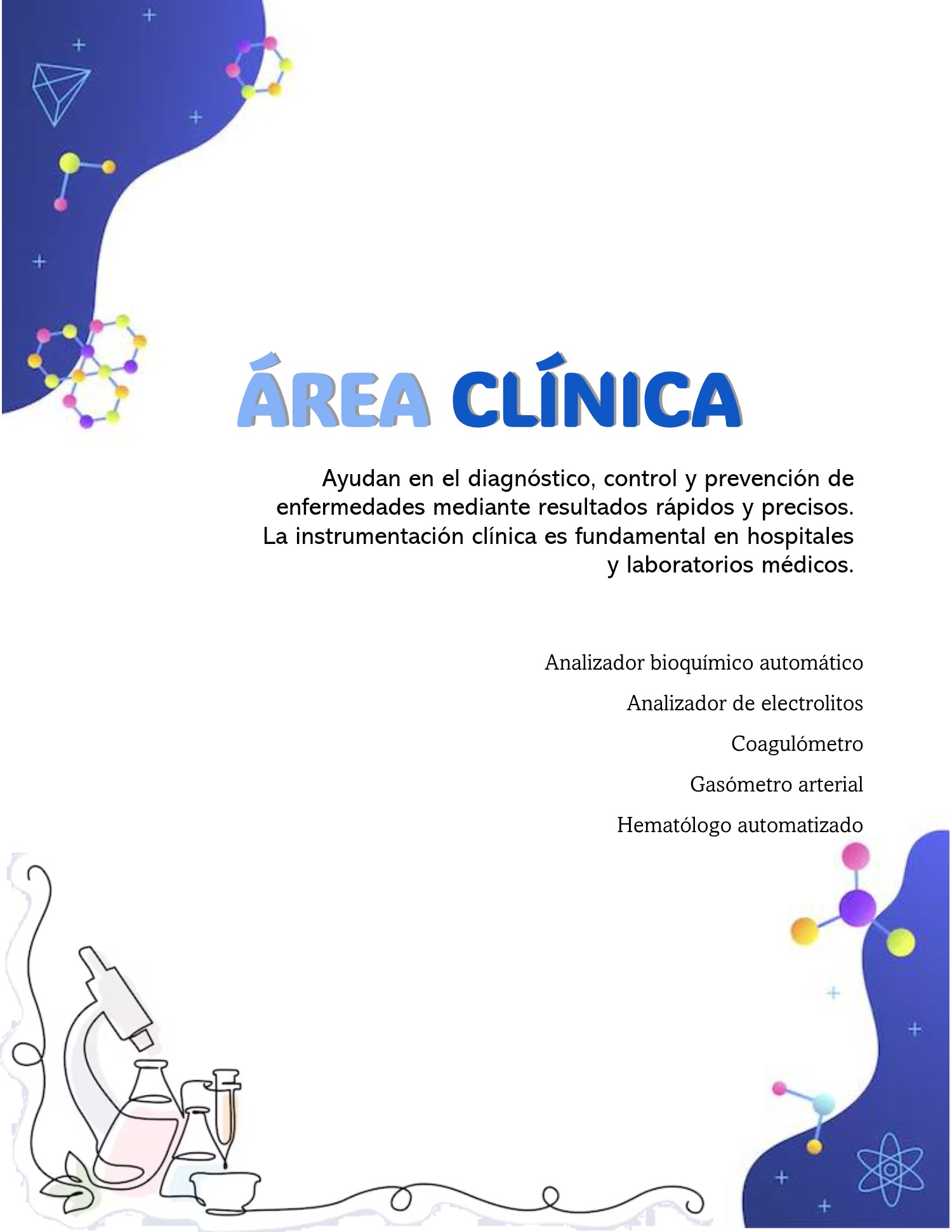

Ayudan en el diagnóstico, control y prevención de enfermedades mediante resultados rápidos y precisos. La instrumentación clínica es fundamental en hospitales y laboratorios médicos.
Los analizadores bioquímicos son instrumentos de laboratorio automatizados que se utilizan para medir la concentración de diversas sustancias bioquímicas en sangre, suero o plasma. Emplean una variedad de técnicas analíticas, como espectrofotometría, colorimetría y reacciones enzimáticas, para detectar y cuantificar analitos como glucosa, colesterol, triglicéridos, enzimas hepáticas, marcadores de la función renal y electrolitos
FUNCIÓN analizadores automáticos automatizan, parcial totalmente, los procesos de muestreo, mezcla, incubación, detección, cálculo de resultados y limpieza. Estos dispositivos se basan en la espectroscopia de absorción, un principio fundamental de la tecnología espectral. Este principio se aplica tanto al analizador bioquímico automático modular más rápido como al colorímetro fotométrico original diseñado para la colorimetría manual bioquímicos
Función STAT completamente automática, discreta y aleatoria.
• Elementos de prueba en línea.
Método de análisis: punto final, cinético, dos puntos, doble reactivo, doble longitud de onda, multiestándar, etc., abierto a varios reactivos.
• Procesamiento de datos.

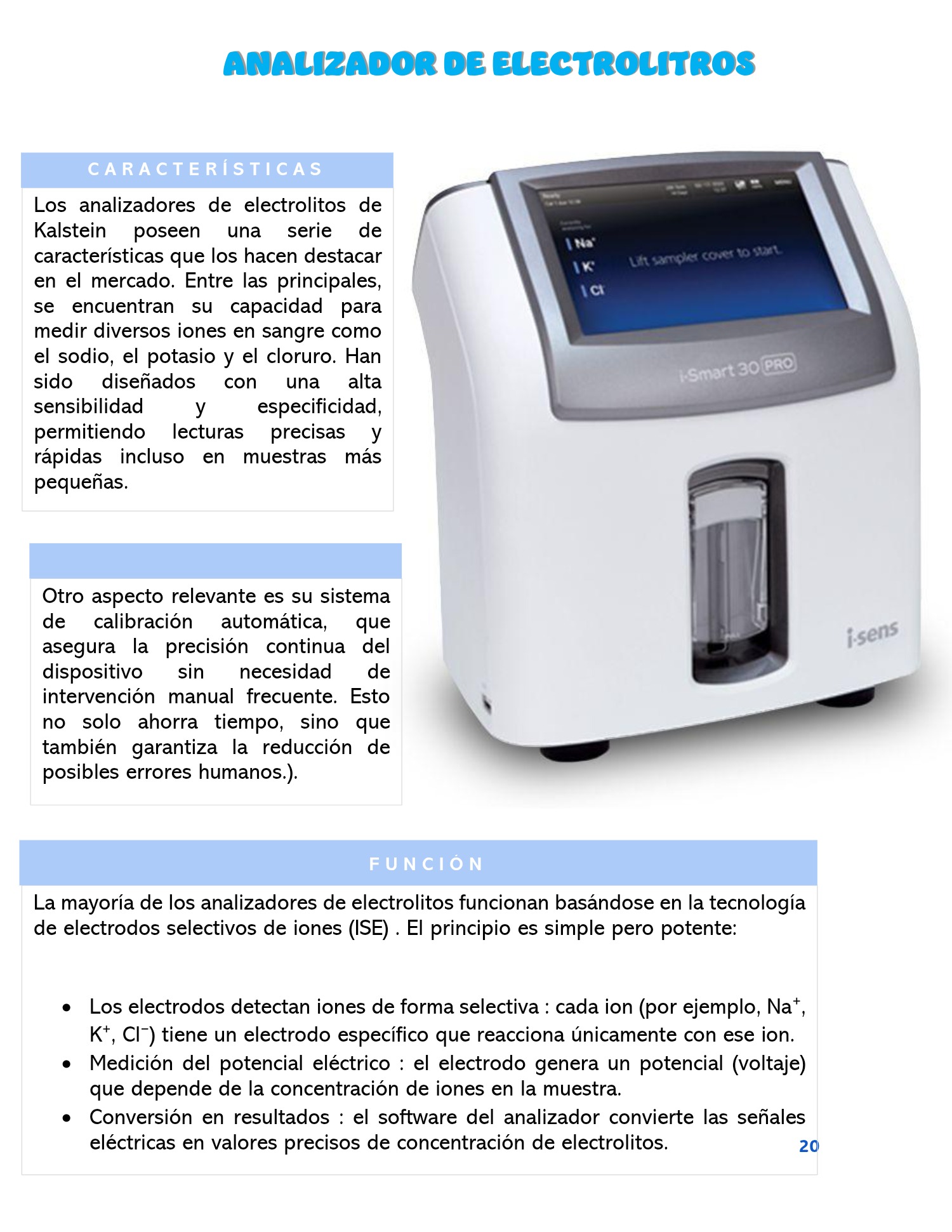

Los analizadores de electrolitos de Kalstein poseen una serie de características que los hacen destacar en el mercado. Entre las principales, se encuentran su capacidad para medir diversos iones en sangre como el sodio, el potasio y el cloruro. Han sido diseñados con una alta sensibilidad y especificidad, permitiendo lecturas precisas y rápidas incluso en muestras más pequeñas.
Otro aspecto relevante es su sistema de calibración automática, que asegura la precisión continua del dispositivo sin necesidad intervención manual frecuente. Esto no solo ahorra tiempo, sino que también garantiza la reducción de posibles errores humanos.).
ANALIZADOR DE ELECTROLITROS
Na Lift sampler cover to start.
1 ct i-Smart 30 PRO de FUNCIÓN i-sens
La mayoría de los analizadores de electrolitos funcionan basándose en la tecnología de electrodos selectivos de iones (ISE). El principio es simple pero potente:
Los electrodos detectan iones de forma selectiva : cada ion (por ejemplo, Na+, K+, CI¯) tiene un electrodo específico que reacciona únicamente con ese ion.
• Medición del potencial eléctrico el electrodo genera un potencial (voltaje) que depende de la concentración de iones en la muestra.
• Conversión en resultados el software del analizador convierte las señales eléctricas en valores precisos de concentración de electrolitos.
¿QUÉ ES?

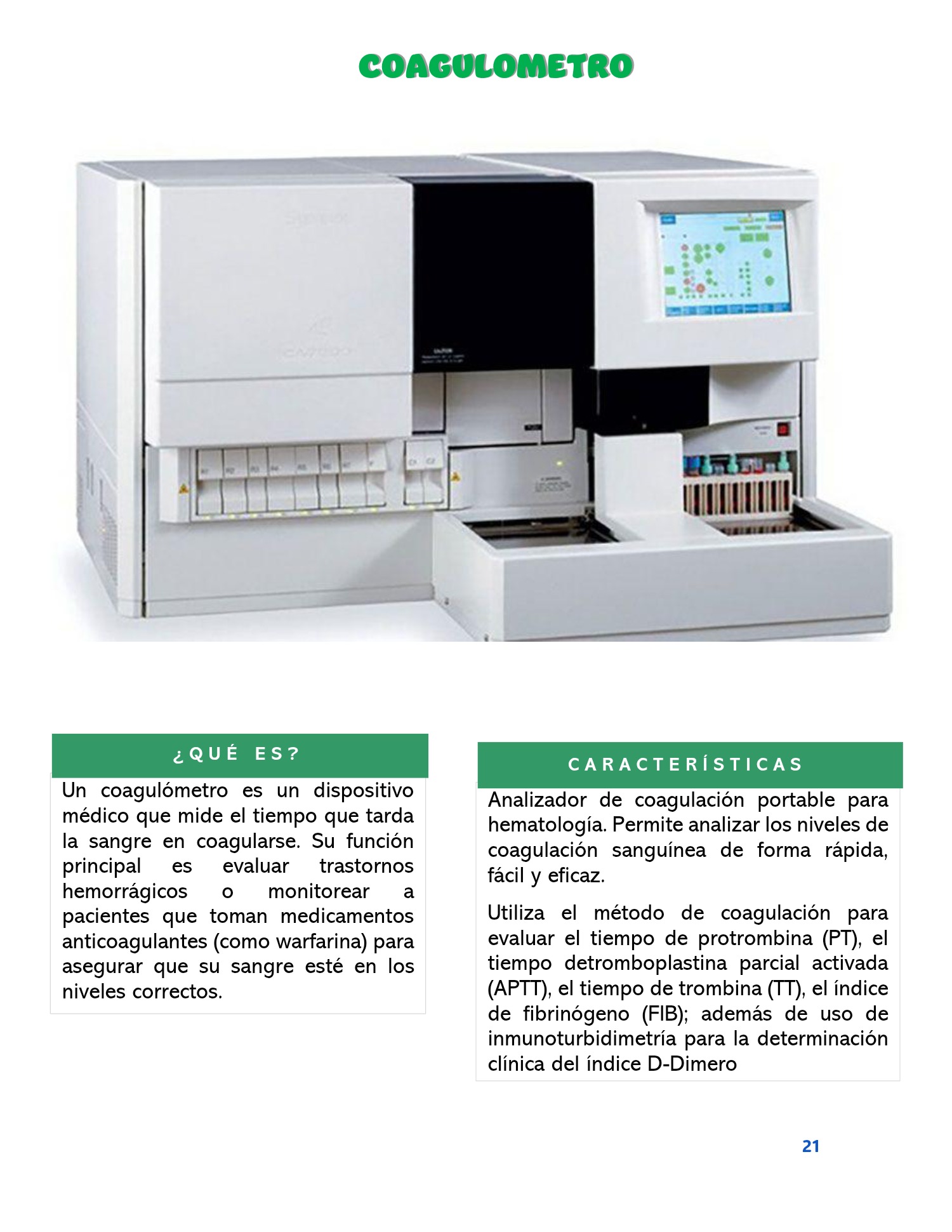

Un coagulómetro es un dispositivo médico que mide el tiempo que tarda la sangre en coagularse. Su función principal es evaluar trastornos hemorrágicos ○ monitorear a pacientes que toman medicamentos anticoagulantes (como warfarina) para asegurar que su sangre esté en los niveles correctos.
COAGULOMETRO
Analizador de coagulación portable para hematología. Permite analizar los niveles de coagulación sanguínea de forma rápida, fácil y eficaz.
Utiliza el método de coagulación para evaluar el tiempo de protrombina (PT), el tiempo detromboplastina parcial activada (APTT), el tiempo de trombina (TT), el índice de fibrinógeno (FIB); además de uso de inmunoturbidimetría para la determinación clínica del índice D-Dimero
You may select panel, then select sample type to begin analysis
La prueba de gasometría arterial por lo general también incluye las siguientes mediciones:
Saturación de oxígeno (O2 Sat): mide cuánto oxígeno transportan sus glóbulos rojos
• Presión parcial de oxígeno (PaO2): mide la presión del oxígeno que se disuelve en su sangre. Esto ayuda a mostrar qué tan bien se mueve el oxígeno de sus pulmones a su torrente sanguíneo cuando usted inhala al respirar
Presión parcial de dióxido de carbono (PaCO2.
GASOMETRO ARTERIAL
¿QUÉ ES ?
La gasometría arterial análisis de sangre que se realiza habitualmente en la arteria radial de la muñeca. Permite conocer con precisión los niveles de oxígeno, dióxido de carbono y el pH en la sangre, lo que ayuda a valorar cómo están funcionando los pulmones en el intercambio de gases. Es una prueba fundamental para diagnosticar y seguir la evolución de la insuficiencia respiratoria.
es un La gasometría arterial permite parámetros tres conocer esenciales:
La cantidad de oxígeno (O2) en la sangre arterial.
• Los niveles de dióxido de carbono (CO2).
• El valor del pH, que refleja el equilibrio ácido-base del organismo.
Estos valores son fundamentales para:
Evaluar la gravedad de la insuficiencia respiratoria tanto en situaciones crónicas como agudas.
• Determinar la necesidad de iniciar oxigenoterapia crónica
¿QUÉ ES?

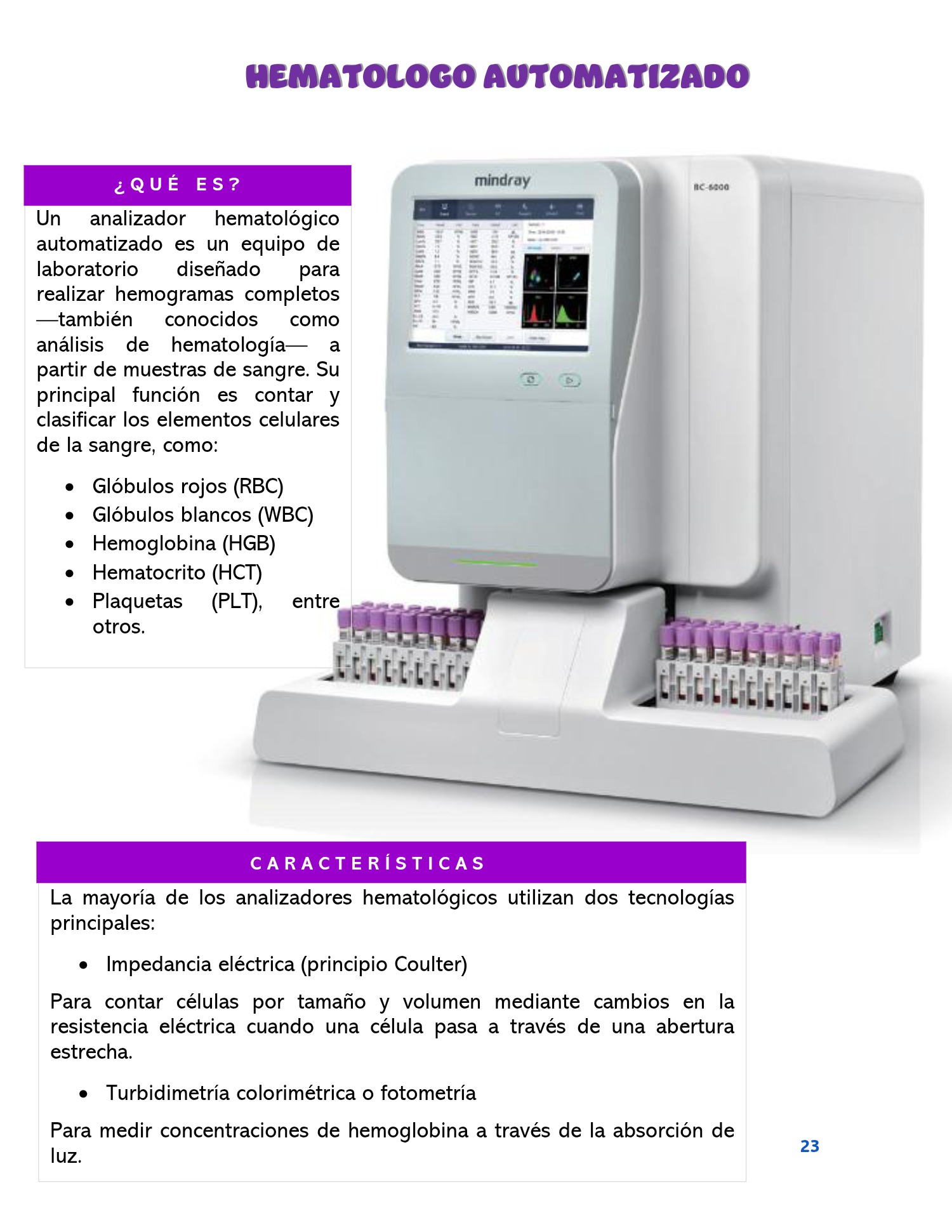

Un analizador hematológico automatizado es un equipo de laboratorio diseñado para realizar hemogramas completos ―también conocidos como análisis de hematología― a partir de muestras de sangre. Su principal función es contar y clasificar los elementos celulares de la sangre, como:
La mayoría de los analizadores hematológicos utilizan dos tecnologías principales:
Para contar células por tamaño y volumen mediante cambios en la resistencia eléctrica cuando una célula pasa a través de una abertura estrecha.
Turbidimetría colorimétrica o fotometría
Para medir concentraciones de hemoglobina a través de la absorción de luz.
ÁREA
VITAMINS

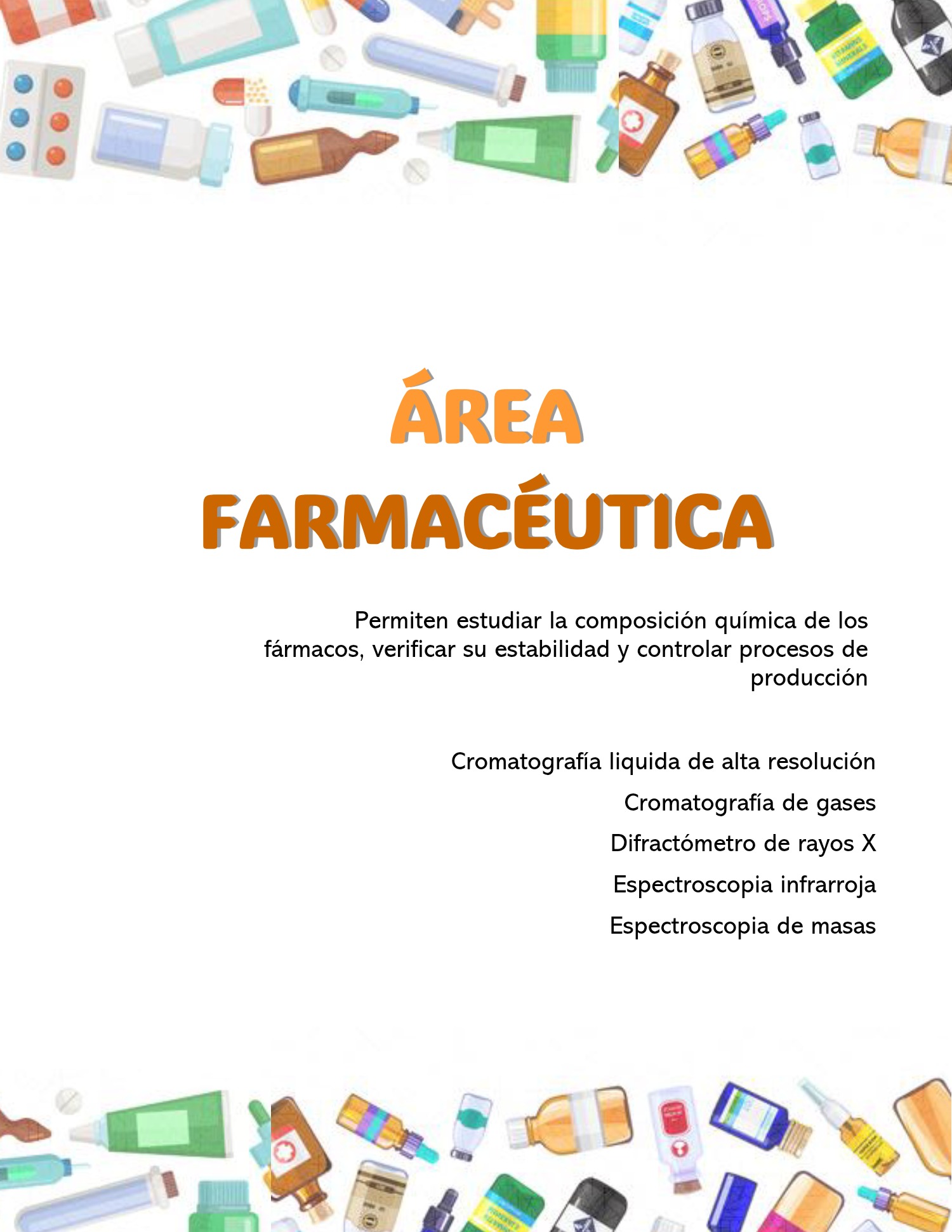

Permiten estudiar la composición química de los fármacos, verificar su estabilidad y controlar procesos de producción
¿QUÉ ES?

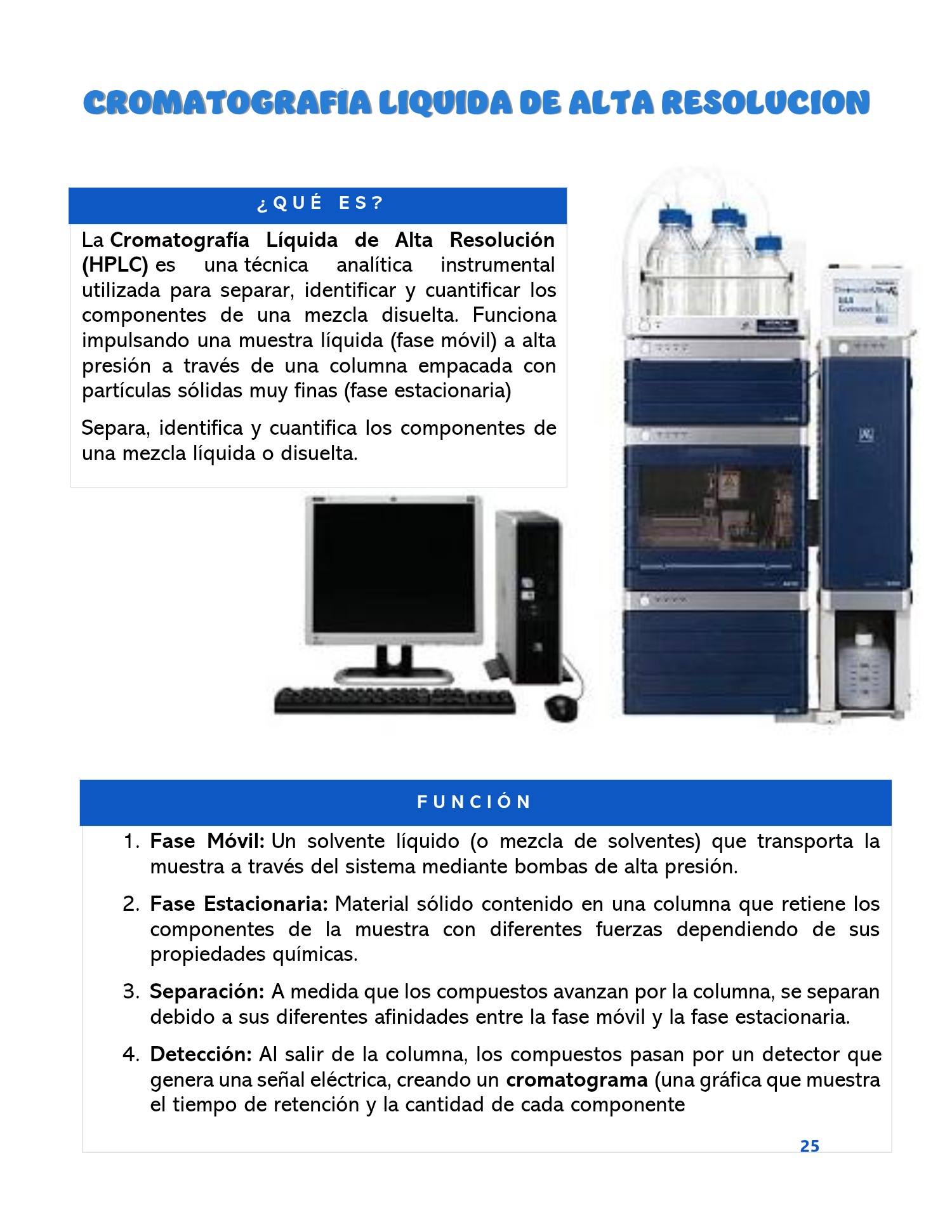

La Cromatografía Líquida de Alta Resolución (HPLC) es una técnica analítica instrumental utilizada para separar, identificar y cuantificar los componentes de una mezcla disuelta. Funciona impulsando una muestra líquida (fase móvil) a alta presión a través de una columna empacada con partículas sólidas muy finas (fase estacionaria)
Separa, identifica y cuantifica los componentes de una mezcla líquida o disuelta.
FUNCIÓN
1. Fase Móvil: Un solvente líquido (o mezcla de solventes) que transporta la muestra a través del sistema mediante bombas de alta presión.
2. Fase Estacionaria: Material sólido contenido en una columna que retiene los componentes de la muestra con diferentes fuerzas dependiendo de sus propiedades químicas.
3. Separación: A medida que los compuestos avanzan por la columna, se separan debido a sus diferentes afinidades entre la fase móvil y la fase estacionaria.
4. Detección: Al salir de la columna, los compuestos pasan por un detector que genera una señal eléctrica, creando un cromatograma (una gráfica que muestra el tiempo de retención y la cantidad de cada componente

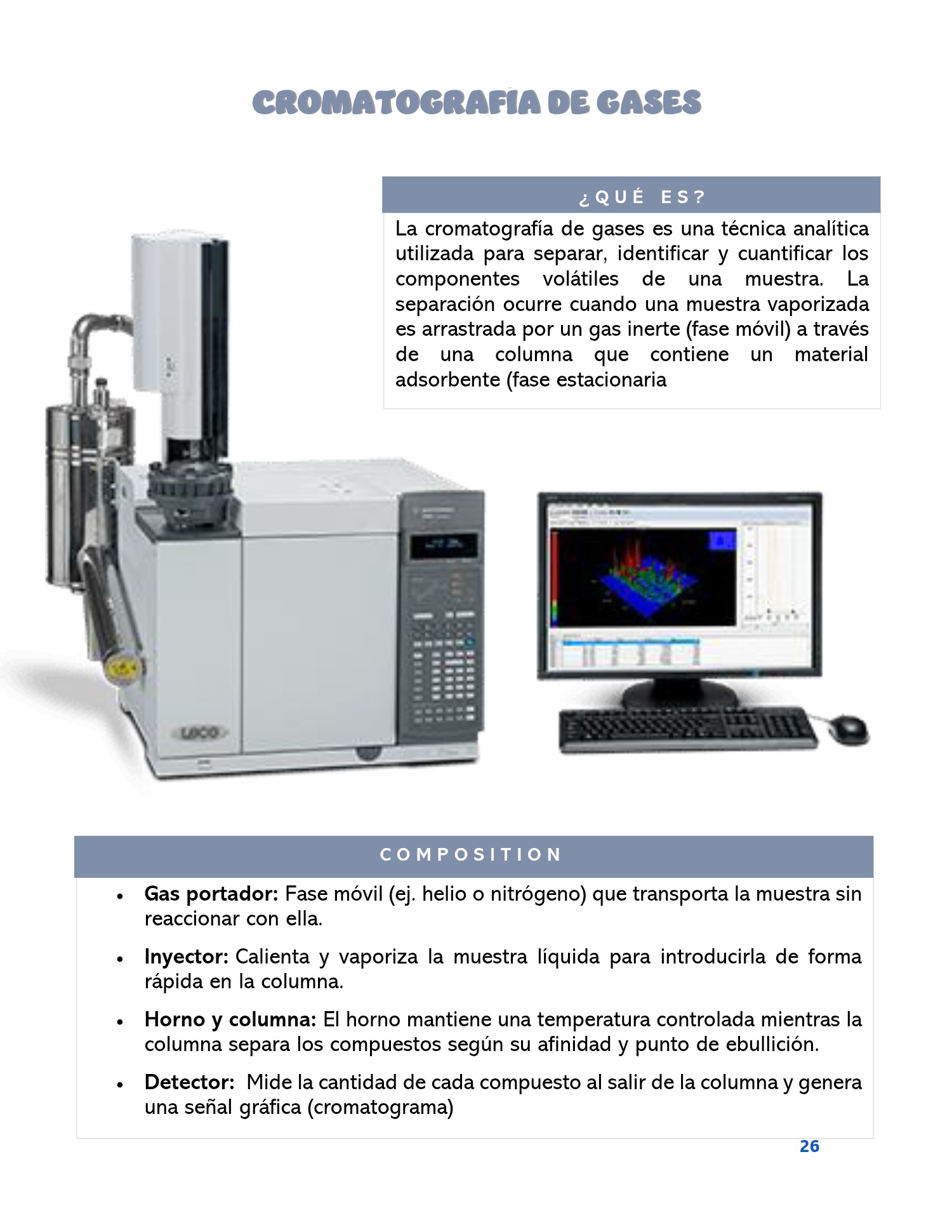

La cromatografía de gases es una técnica analítica utilizada para separar, identificar y cuantificar los componentes volátiles de una muestra. La separación ocurre cuando una muestra vaporizada es arrastrada por un gas inerte (fase móvil) a través de una columna que contiene un material adsorbente (fase estacionaria
Gas portador: Fase móvil (ej. helio o nitrógeno) que transporta la muestra sin reaccionar con ella.
Inyector: Calienta y vaporiza la muestra líquida para introducirla de forma rápida en la columna.
Horno y columna: El horno mantiene una temperatura controlada mientras la columna separa los compuestos según su afinidad y punto de ebullición. Detector: Mide la cantidad de cada compuesto al salir de la columna y genera una señal gráfica (cromatograma)

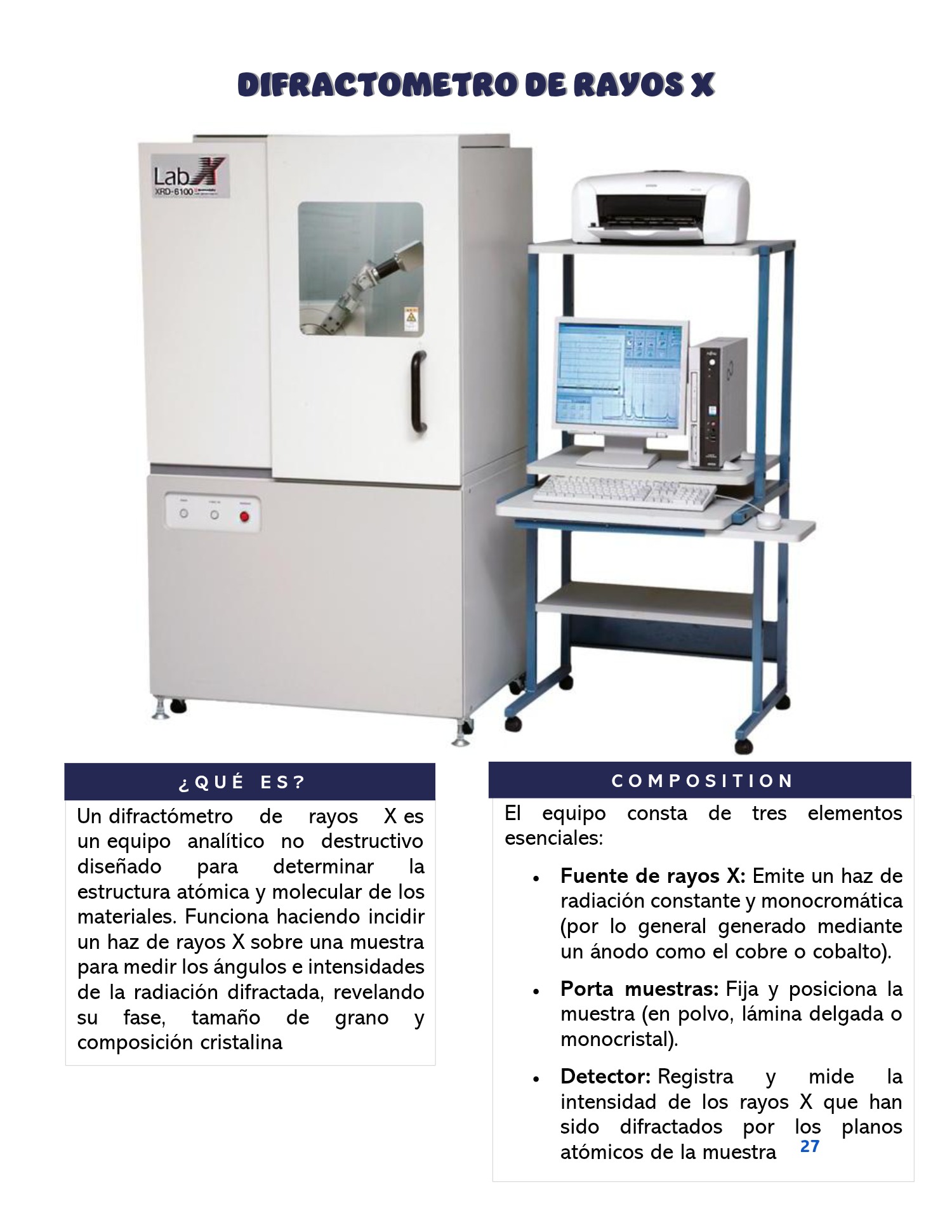

de rayos ✗ es un equipo analítico no destructivo diseñado para determinar la estructura atómica y molecular de los materiales. Funciona haciendo incidir un haz de rayos X sobre una muestra para medir los ángulos e intensidades de la radiación difractada, revelando fase, tamaño de grano y composición cristalina
Un difractómetro su DIFRACTOMETRO DE RAYOS X
COMPOSITION
El equipo consta de tres elementos esenciales:
Fuente de rayos X: Emite un haz de radiación constante y monocromática (por lo general generado mediante un ánodo como el cobre o cobalto).
Porta muestras: Fija y posiciona la muestra (en polvo, lámina delgada o monocristal).
Detector: Registra mide y la intensidad de los rayos X que han sido difractados por los planos atómicos de la muestra 27
¿QUÉ ES?

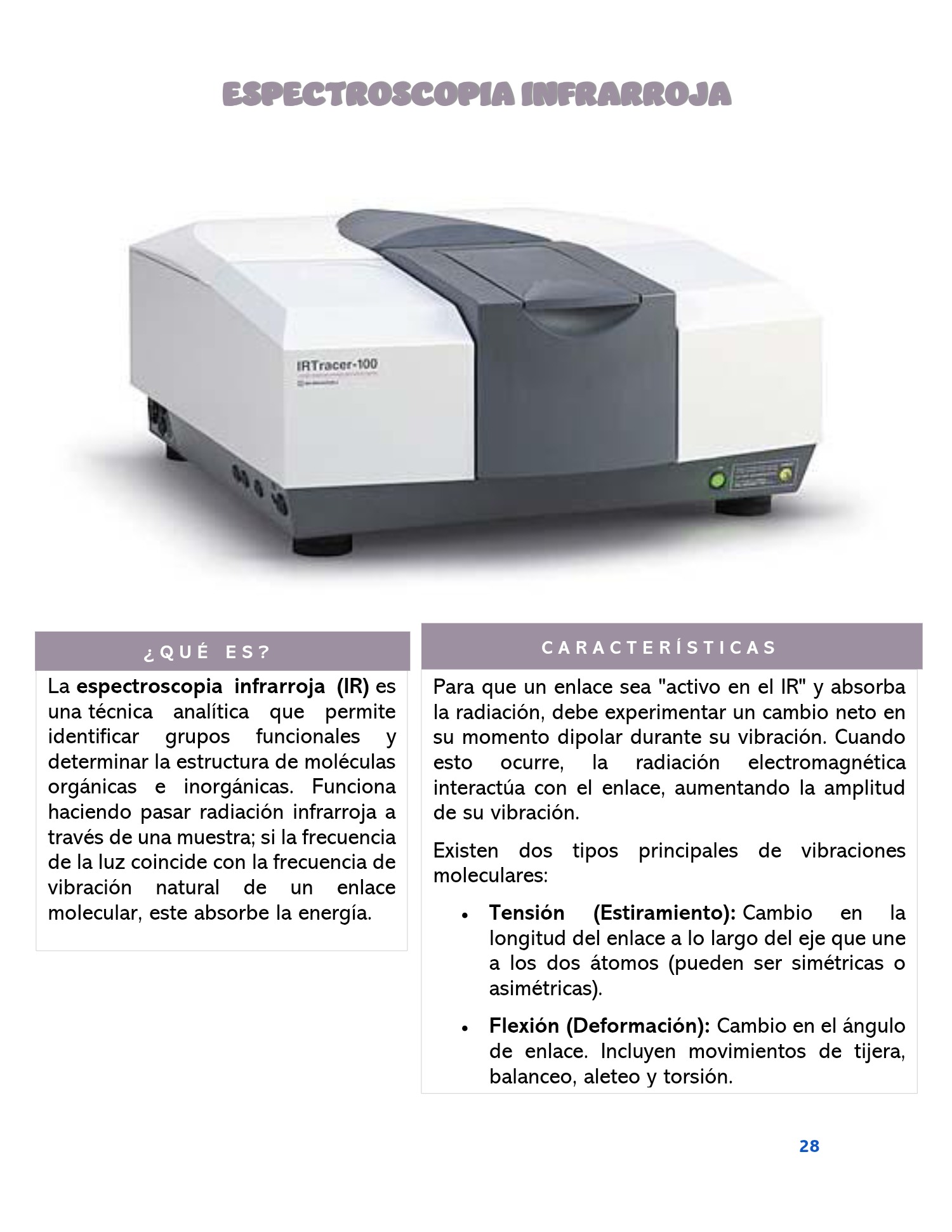

La espectroscopia infrarroja (IR) es una técnica analítica que permite identificar grupos funcionales y determinar la estructura de moléculas orgánicas e inorgánicas. Funciona haciendo pasar radiación infrarroja a través de una muestra; si la frecuencia de la luz coincide con la frecuencia de vibración natural de un enlace molecular, este absorbe la energía.
ESPECTROSCOPIA INFRARROJA
Para que un enlace sea "activo en el IR" y absorba la radiación, debe experimentar un cambio neto en su momento dipolar durante su vibración. Cuando esto ocurre, la radiación electromagnética interactúa con el enlace, aumentando la amplitud de su vibración.
Existen dos tipos principales de vibraciones moleculares:
Tensión (Estiramiento): Cambio en la longitud del enlace a lo largo del eje que une a los dos átomos (pueden ser simétricas o asimétricas).
Flexión (Deformación): Cambio en el ángulo de enlace. Incluyen movimientos de tijera, balanceo, aleteo y torsión.

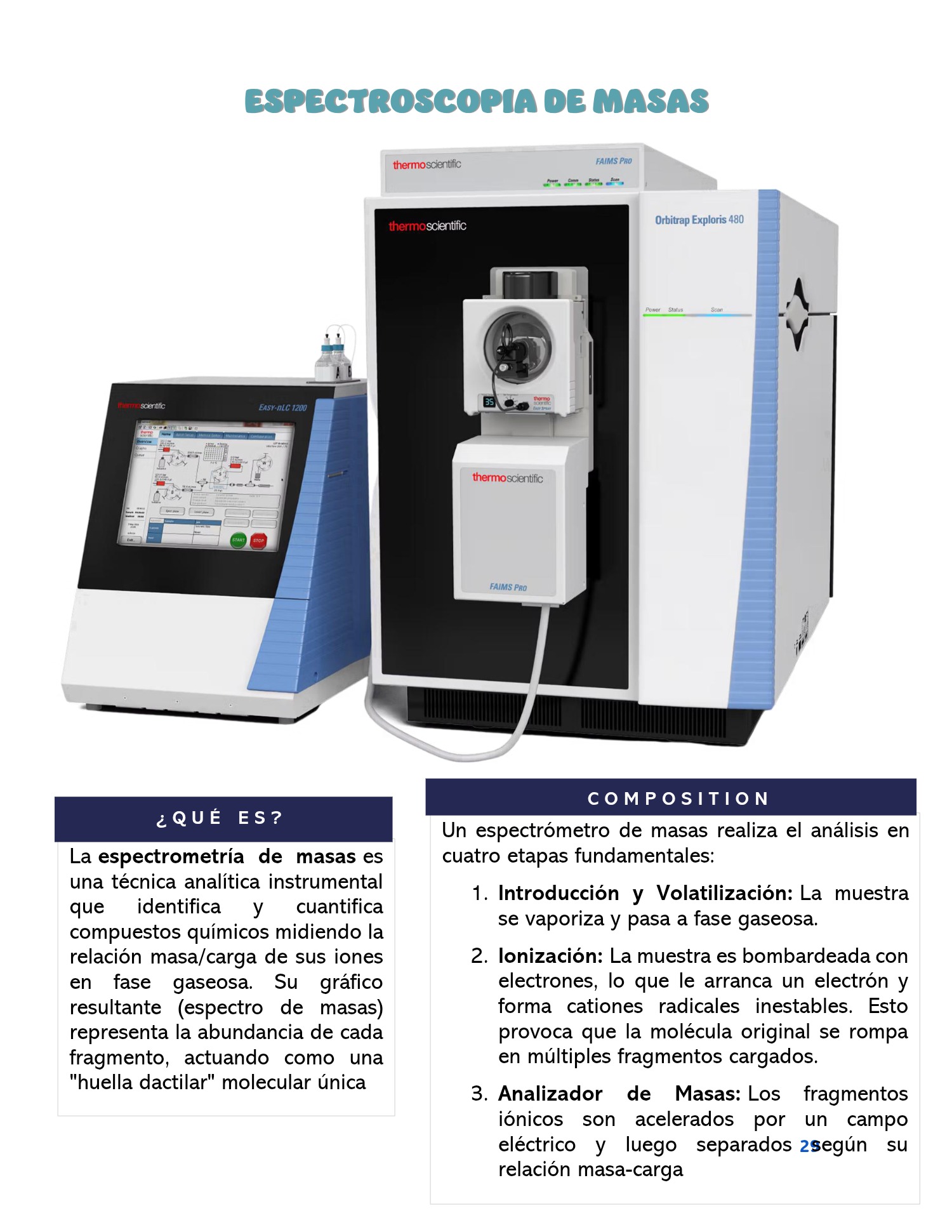

La espectrometría de masas es una técnica analítica instrumental que identifica y cuantifica compuestos químicos midiendo la relación masa/carga de sus iones en fase gaseosa. Su gráfico resultante (espectro de masas) representa la abundancia de cada fragmento, actuando como una "huella dactilar" molecular única
Un espectrómetro de masas realiza el análisis en cuatro etapas fundamentales:
1. Introducción y Volatilización: La muestra se vaporiza y pasa a fase gaseosa.
2. Ionización: La muestra es bombardeada con electrones, lo que le arranca un electrón y forma cationes radicales inestables. Esto provoca que la molécula original se rompa en múltiples fragmentos cargados.
3. Analizador de Masas: Los fragmentos iónicos son acelerados por un campo eléctrico y luego separados 2según su relación masa-carga

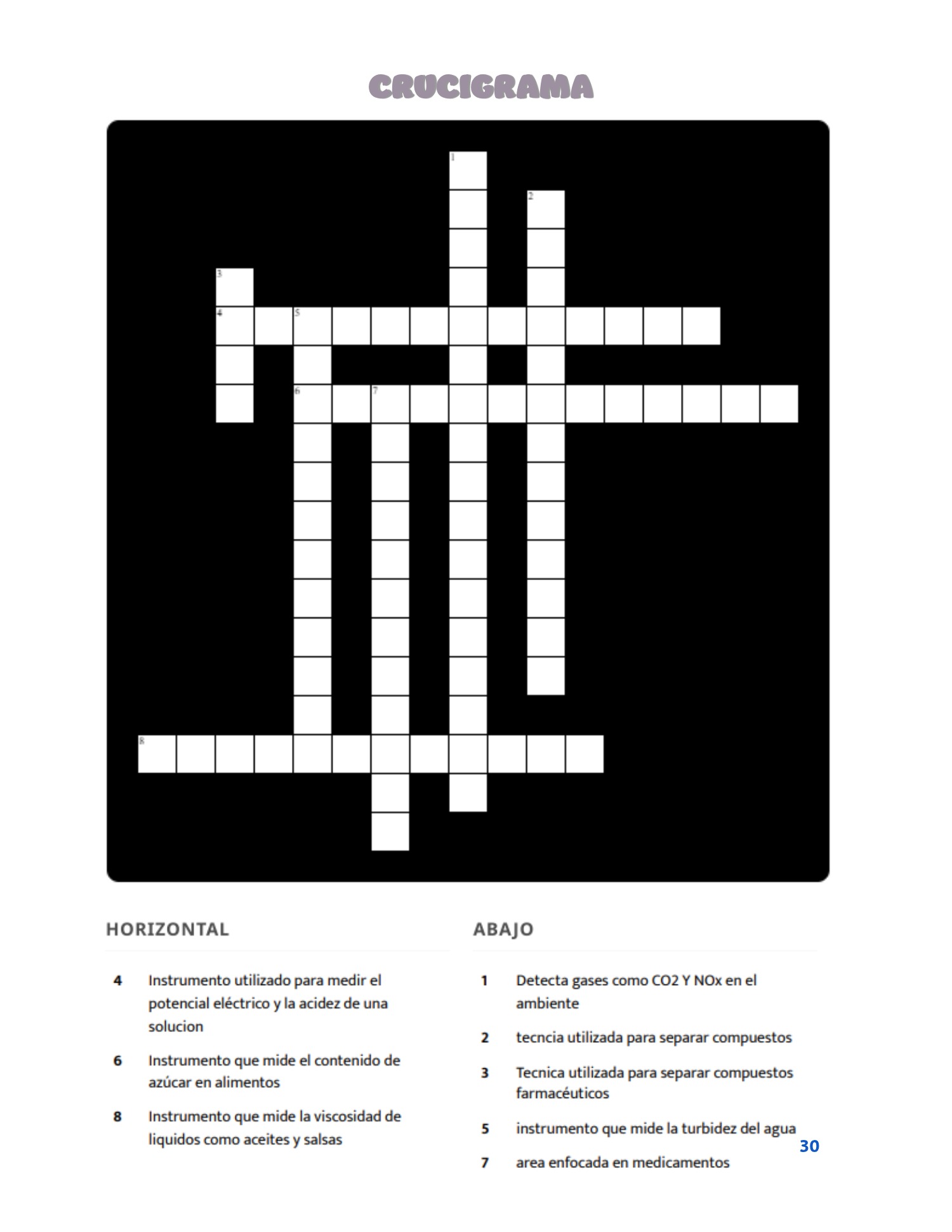

potencial eléctrico y la acidez de una solucion
Instrumento que mide el contenido de azúcar en alimentos
Detecta gases como CO2 Y NOx en el ambiente tecncia utilizada para separar compuestos
Tecnica utilizada para separar compuestos farmacéuticos instrumento que mide la turbidez del agua area enfocada en medicamentos
¿Qué son 50 químicos y 50 físicos?
100TÍFICOS
No te esfuerces, ya no hay química entre nosotros
-weey, ¿sabes por qué beber agua mientras estudias, afecta el aprendizaje?
- Porque el agua disminuye la concentración.
Gente normal
Químicos

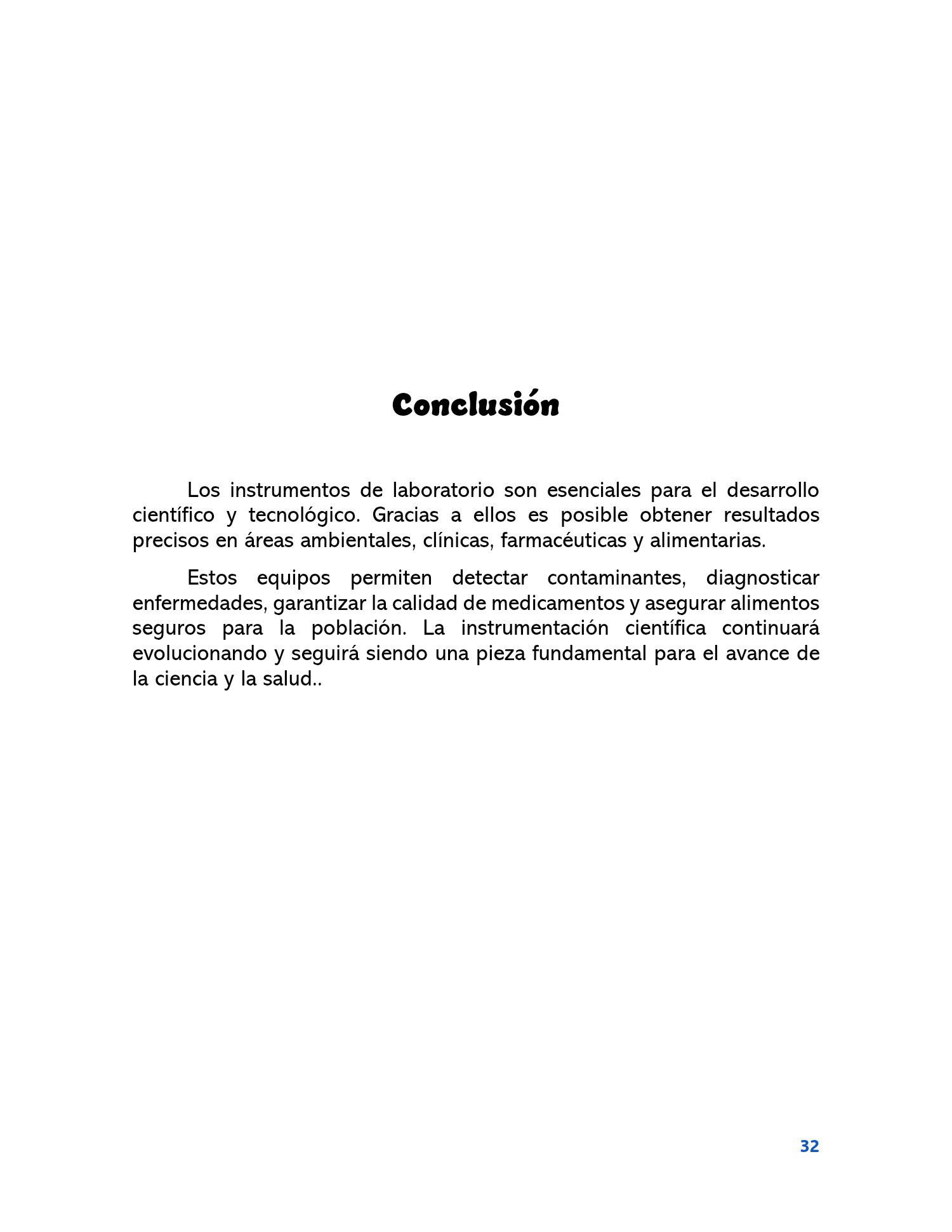

Los instrumentos de laboratorio son esenciales para el desarrollo científico y tecnológico. Gracias a ellos es posible obtener resultados precisos en áreas ambientales, clínicas, farmacéuticas y alimentarias.
Estos equipos permiten detectar contaminantes, diagnosticar enfermedades, garantizar la calidad de medicamentos y asegurar alimentos seguros para la población. La instrumentación científica continuará evolucionando y seguirá siendo una pieza fundamental para el avance de la ciencia y la salud..

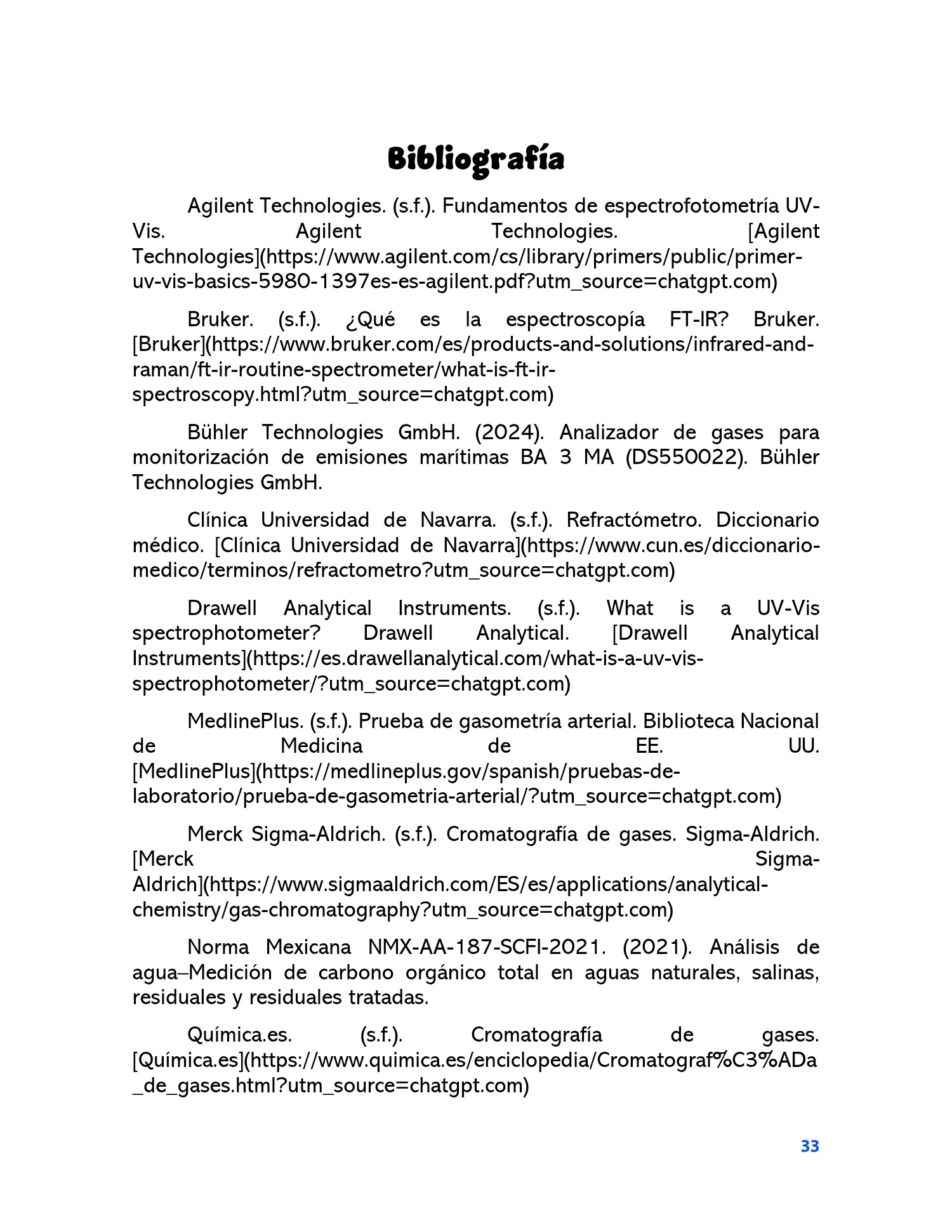

Agilent Technologies. (s.f.). Fundamentos de espectrofotometría UV-
Bruker. (s.f.). ¿Qué es la espectroscopía FT-IR? Bruker. [Bruker](https://www.bruker.com/es/products-and-solutions/infrared-andraman/ft-ir-routine-spectrometer/what-is-ft-ir- spectroscopy.html?utm_source=chatgpt.com)
Bühler Technologies GmbH. (2024). Analizador de gases para monitorización de emisiones marítimas BA 3 MA (DS550022). Bühler Technologies GmbH.
Clínica Universidad de Navarra. (s.f.). Refractómetro. Diccionario médico. [Clínica Universidad de Navarra](https://www.cun.es/diccionario- medico/terminos/refractometro?utm_source=chatgpt.com)
MedlinePlus. (s.f.). Prueba de gasometría arterial. Biblioteca Nacional de Medicina de EE.
[MedlinePlus](https://medlineplus.gov/spanish/pruebas-de- laboratorio/prueba-de-gasometria-arterial/?utm_source=chatgpt.com)
Merck Sigma-Aldrich. (s.f.). Cromatografía de gases. Sigma-Aldrich.
Norma Mexicana NMX-AA-187-SCFI-2021. (2021). Análisis de agua-Medición de carbono orgánico total en aguas naturales, salinas, residuales y residuales tratadas.

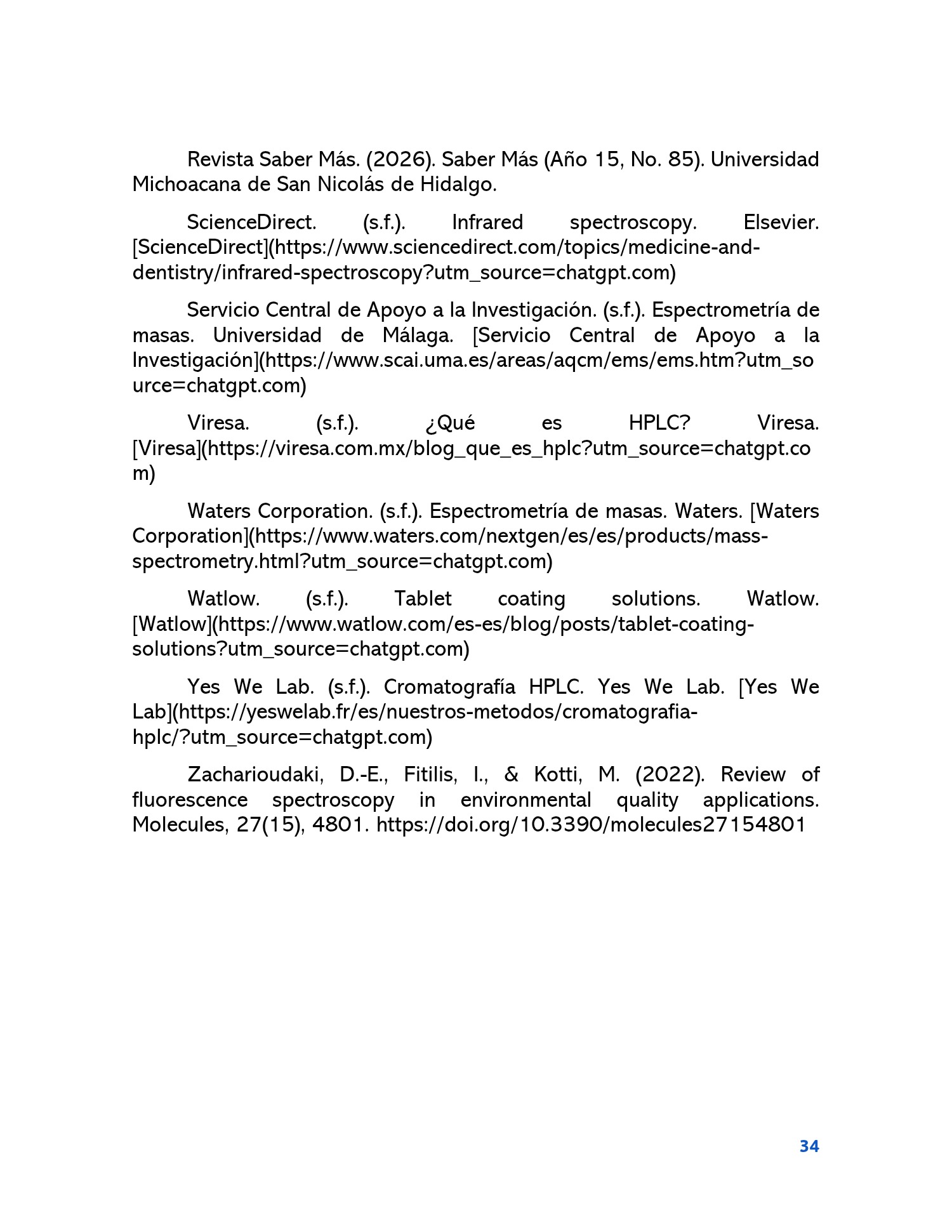

Revista Saber Más. (2026). Saber Más (Año 15, No. 85). Universidad Michoacana de San Nicolás de Hidalgo.
Servicio Central de Apoyo a la Investigación. (s.f.). Espectrometría de masas. Universidad de Málaga. [Servicio Central de Apoyo a la Investigación](https://www.scai.uma.es/areas/aqcm/ems/ems.htm?utm_so urce=chatgpt.com)
Waters Corporation. (s.f.). Espectrometría de masas. Waters. [Waters Corporation](https://www.waters.com/nextgen/es/es/products/massspectrometry.html?utm_source=chatgpt.com)
Yes We Lab. (s.f.). Cromatografía HPLC. Yes We Lab. [Yes We Lab](https://yeswelab.fr/es/nuestros-metodos/cromatografiahplc/?utm_source=chatgpt.com)
Zacharioudaki, D.-E., Fitilis, I., & Kotti, M. (2022). Review of fluorescence spectroscopy in environmental quality applications. Molecules, 27(15), 4801. https://doi.org/10.3390/molecules27154801

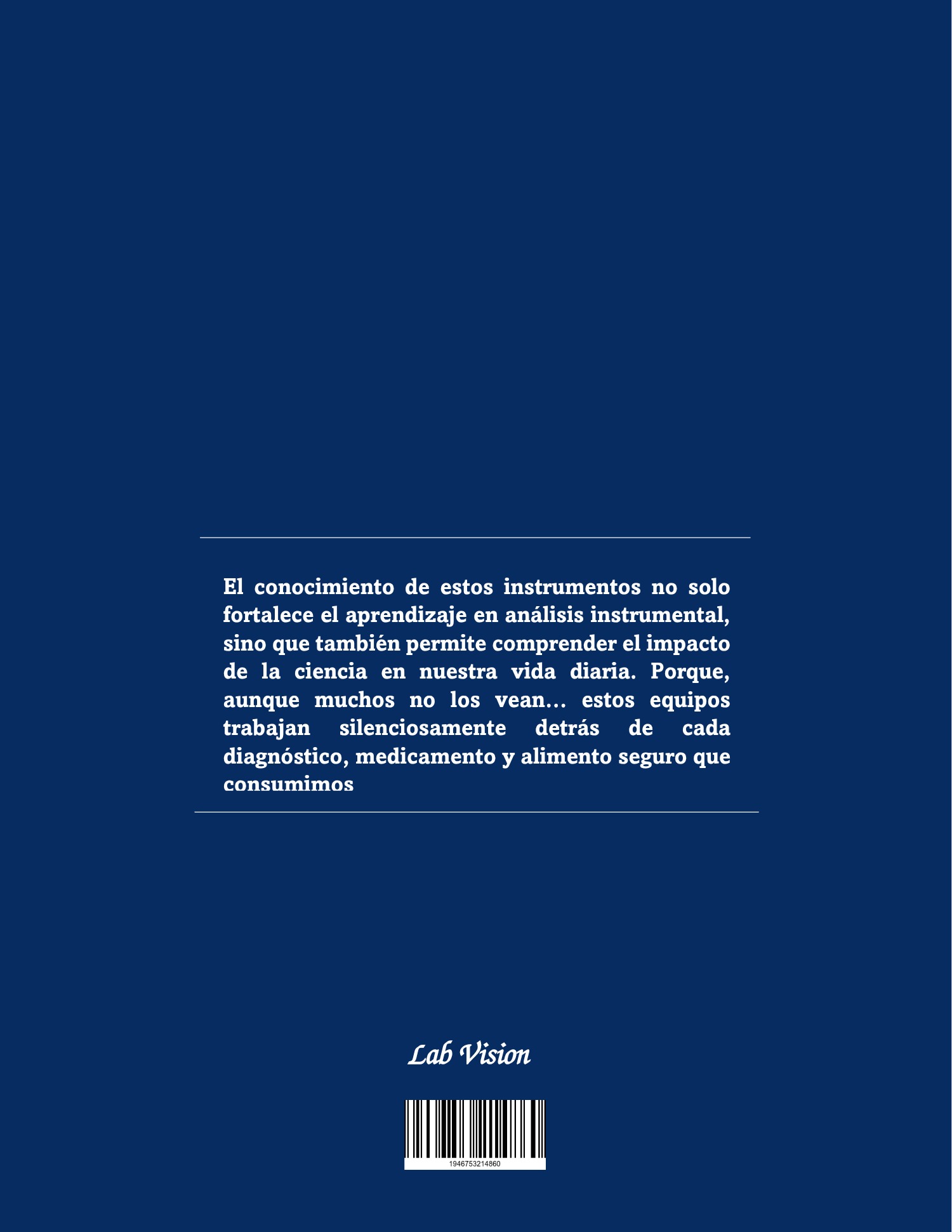

El conocimiento de estos instrumentos no solo fortalece el aprendizaje en análisis instrumental, sino que también permite comprender el impacto de la ciencia en nuestra vida diaria. Porque, aunque muchos no los vean... estos equipos trabajan silenciosamente detrás de cada diagnóstico, medicamento y alimento seguro que Lab Vision
