Segurança, controle solar e acabamento premium.

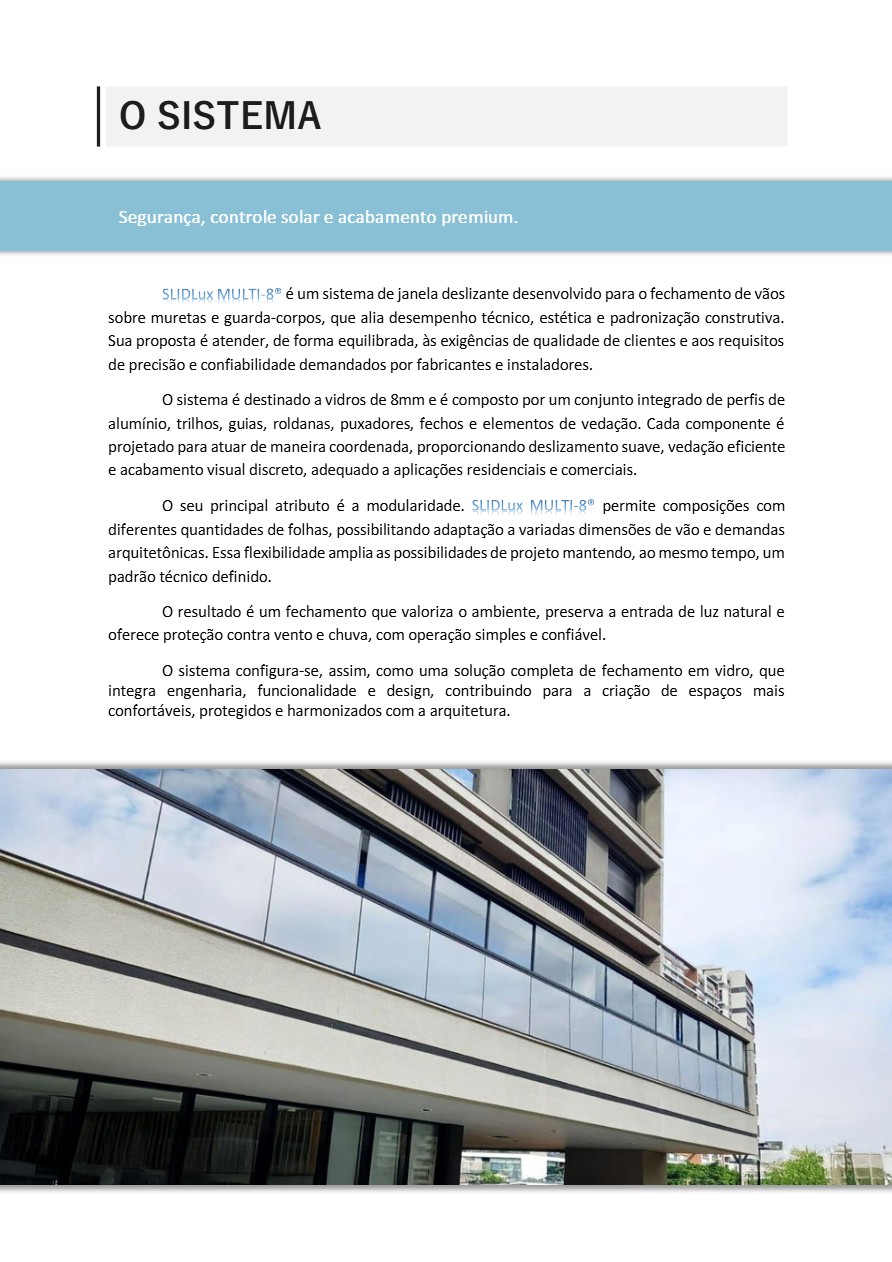

SLIDLUX MULTI-8® é um sistema de janela deslizante desenvolvido para o fechamento de vãos sobre muretas e guarda-corpos, que alia desempenho técnico, estética e padronização construtiva. Sua proposta é atender, de forma equilibrada, às exigências de qualidade de clientes e aos requisitos de precisão e confiabilidade demandados por fabricantes e instaladores.
O sistema é destinado a vidros de 8mm e é composto por um conjunto integrado de perfis de alumínio, trilhos, guias, roldanas, puxadores, fechos e elementos de vedação. Cada componente é projetado para atuar de maneira coordenada, proporcionando deslizamento suave, vedação eficiente e acabamento visual discreto, adequado a aplicações residenciais e comerciais.
O seu principal atributo é a modularidade. SLIDLux MULTI-8 permite composições com diferentes quantidades de folhas, possibilitando adaptação a variadas dimensões de vão e demandas arquitetônicas. Essa flexibilidade amplia as possibilidades de projeto mantendo, ao mesmo tempo, um padrão técnico definido.
O resultado é um fechamento que valoriza o ambiente, preserva a entrada de luz natural e oferece proteção contra vento e chuva, com operação simples e confiável.
O sistema configura-se, assim, como uma solução completa de fechamento em vidro, que integra engenharia, funcionalidade e design, contribuindo para a criação de espaços mais confortáveis, protegidos e harmonizados com a arquitetura.
Composição 6 folhas / 12 folhas sobre muret....... Composição 5 folhas / 10 folhas sobre muret........... Composição 4 folhas / 8 folhas sobre mureta....
Composição 3 folhas / 6 folhas sobre mureta......
Composição 3 folhas / 6 folhas sobre mureta (alternativa)
Composição 2 folhas / 4 folhas sobre mureta...
Composição 6 folhas / 12 folhas sobre GC............
Composição 5 folhas / 10 folhas sobre GC............
Composição 4 folhas / 8 folhas sobre GC.......

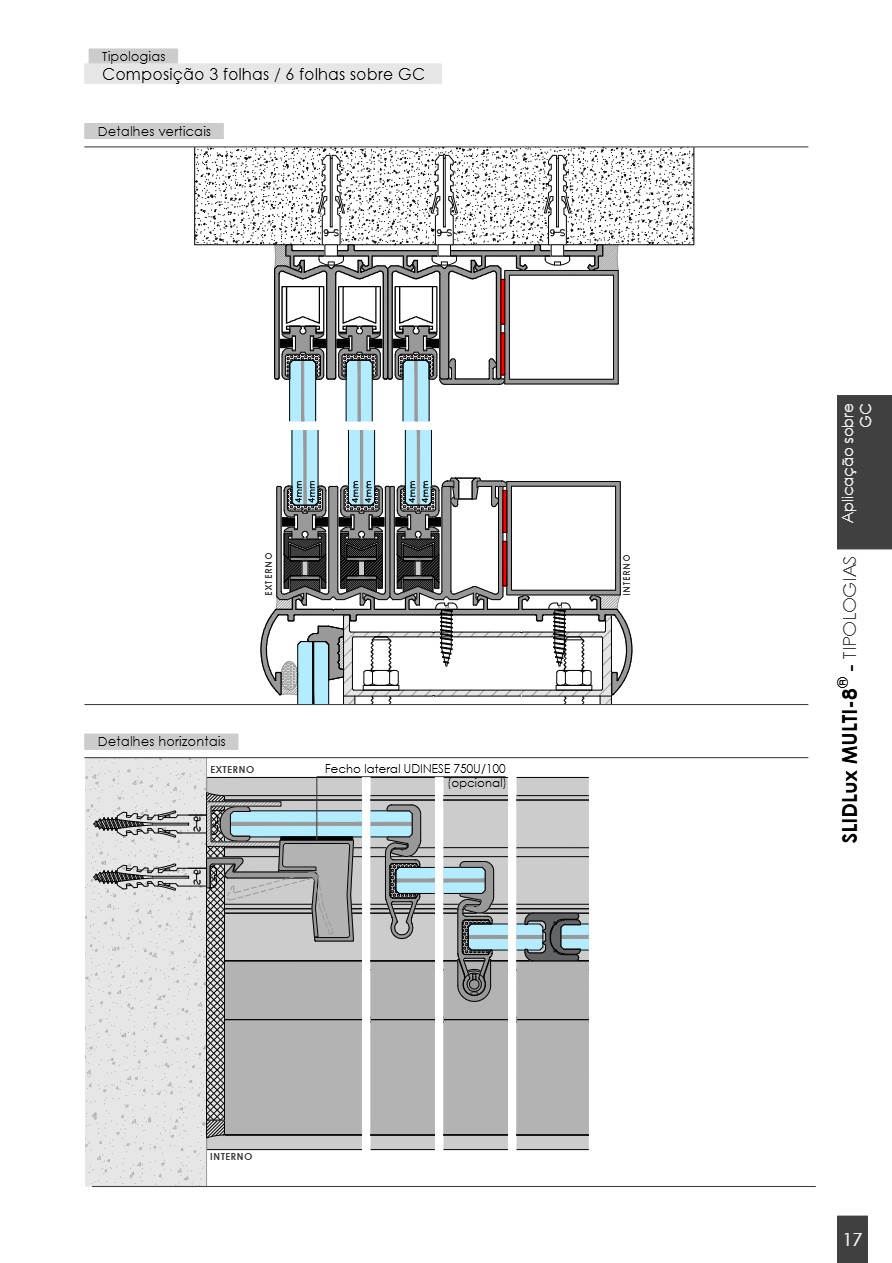

Composição 3 folhas / 6 folhas sobre GC.
Composição 2 folhas / 4 folhas sobre GC......
USINAGEM.......
Detalhes de fabricaçãodo do puxador sem trinc.............
Detalhes de fabricaçãodo do puxador com trinco esquerdo.........
Detalhes de fabricaçãodo do puxador com trinco direito.......
Detalhes de fabricaçãodo da base vidro................
INSTALAÇÃO..........
Instruções gerais para o sistema de drenagem.....
Juntas de dilatação, modulação dos trilho inferiors e lubrificação.....
( ) NÃO ( ) INDICAR INTERFERÊNCIAS:
( ) SIM
( ) AÇO ( ) ALUMÍNIO ( ) CONCRETO ( ) BLOCO OCO ( ) PEDRA

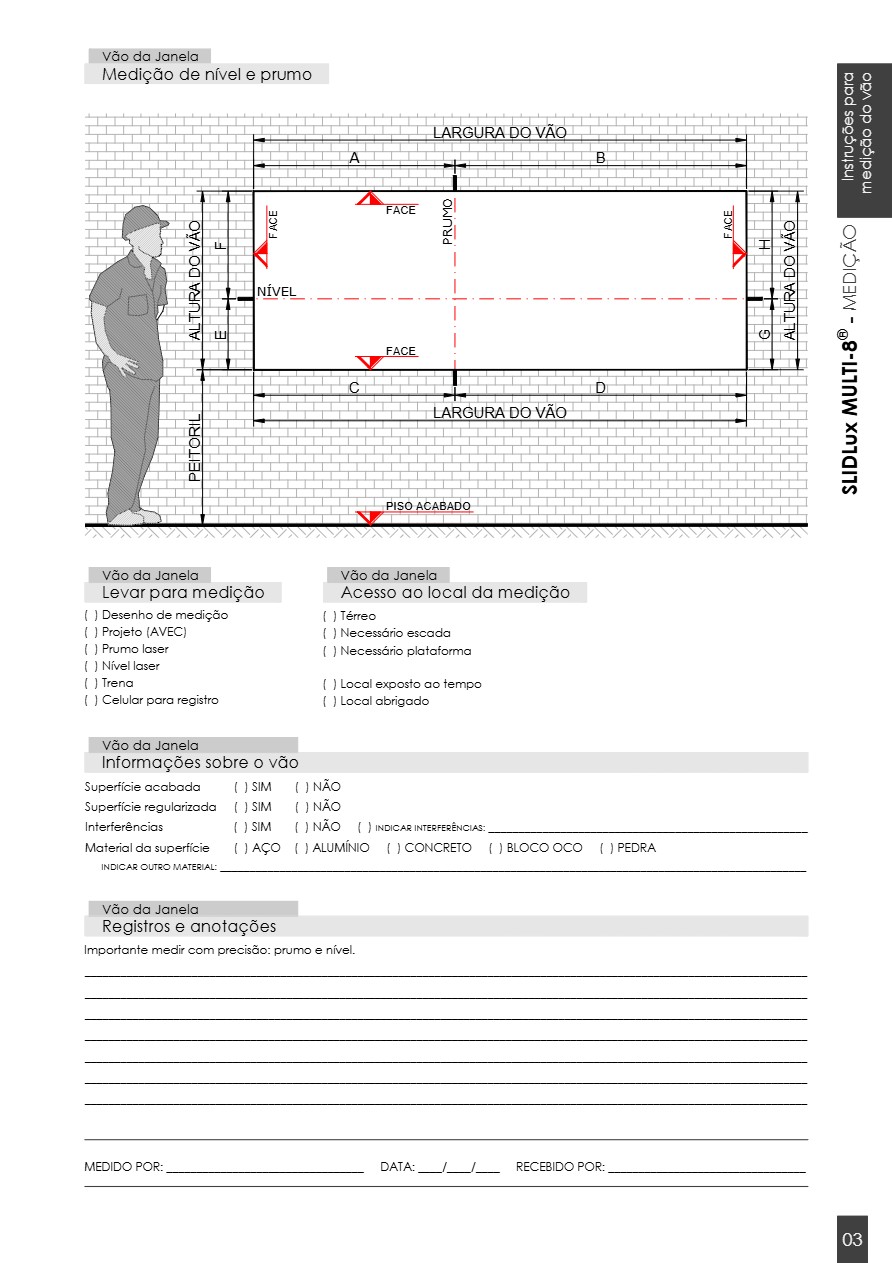

Importante medir com precisão: prumo e nível.
Selante de silicone RTV monocomponente de cura neutra (alcóxi) para vedação de juntas em fachadas.
Borracha de silicone HTV
Cor Cinza Grafite RAL 7024 40 SHORE A Identificação dos componentes
Adesão sem primer em vários substratos não porosos comuns utilizados em janelas, contra marcos, entre outros materiais.
Dow
DOWSIL"
Pode ser aplicado em vidros, alumínio anodizado ou pintado, alvenaria, concreto, alguns plásticos, pedras porosas, madeira entre outros.
CPS
Aplicação profissional de alta performance na construção civil, com longa durabilidade, alta resistência adesiva e alta capacidade de movimentação (~40%).

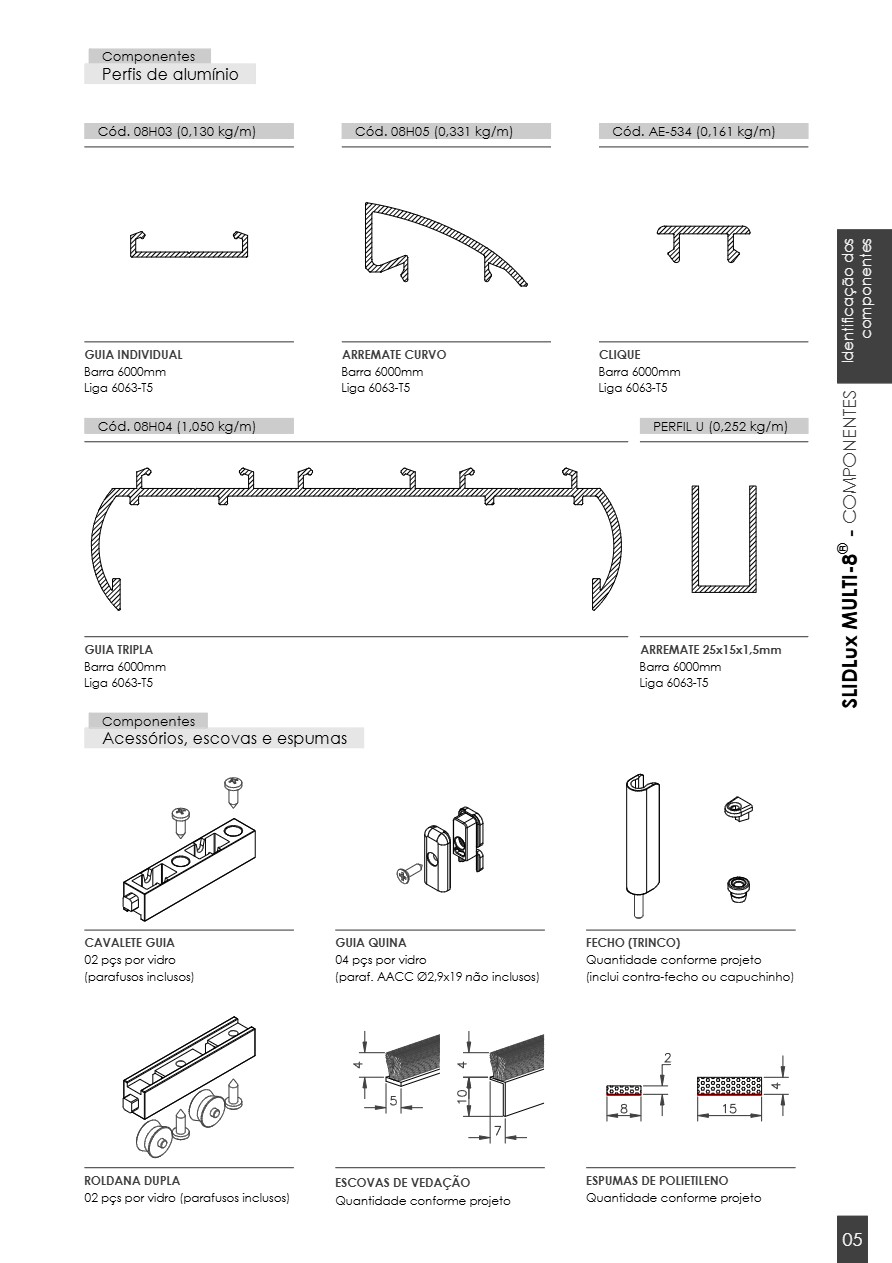

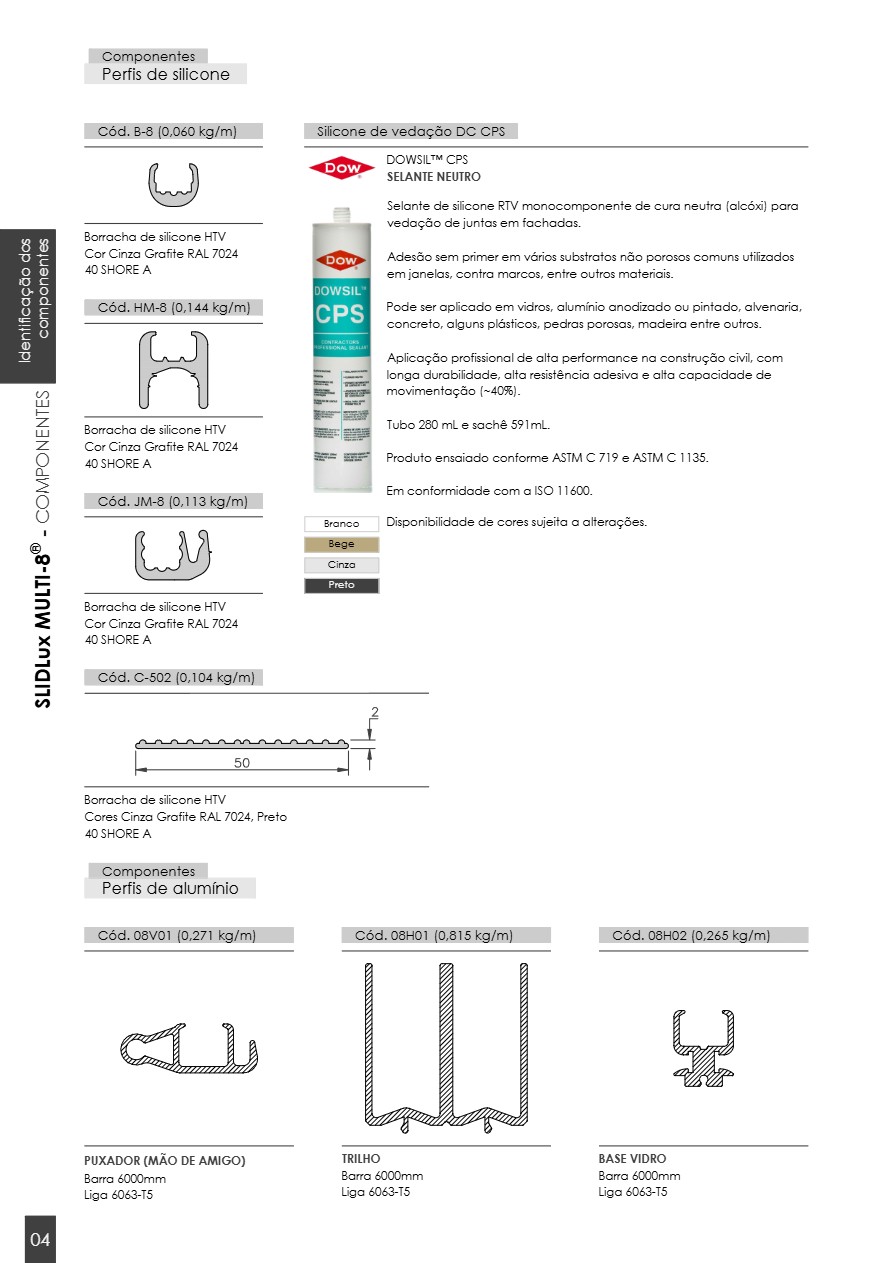

SLIDLUX MULTI-8- COMPONENTES
Tubo 280 mL e sachê 591mL.
Borracha de silicone HTV Cor Cinza Grafite RAL 7024
Produto ensaiado conforme ASTM C 719 e ASTM C 1135.
40 SHORE A Em conformidade com a ISO 11600.
40 SHORE A Cód. C-502 (0,104 kg/m)
SLIDLUX MULTI-8Ⓡ - COMPONENTES Identificação dos componentes
Montagem dos acessórios

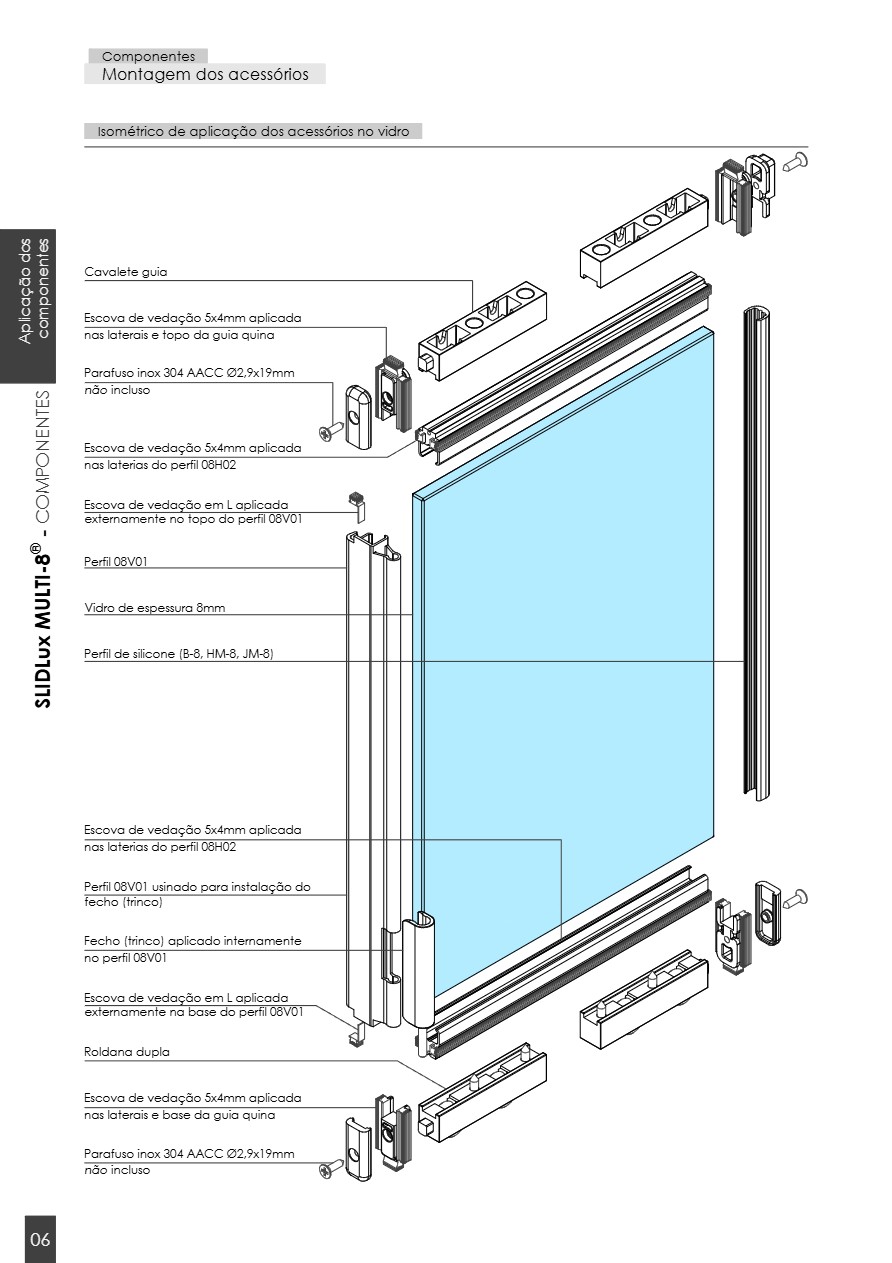

Isométrico de aplicação dos acessórios no vidro
Aplicação dos componentes
Cavalete guia
Escova de vedação 5x4mm aplicada nas laterais e topo da guia quina
Parafuso inox 304 AACC 02,9x19mm não incluso
SLIDLUX MULTI-8 COMPONENTES
Escova de vedação 5x4mm aplicada nas laterias do perfil 08H02
Escova de vedação em L aplicada externamente no topo do perfil 08V01
Escova de vedação 5x4mm aplicada nas laterias do perfil 08H02
Perfil 08V01 usinado para instalação do fecho (trinco)
Fecho (trinco) aplicado internamente no perfil 08V01
Escova de vedação em L aplicada externamente na base do perfil 08V01
Roldana dupla
Escova de vedação 5x4mm aplicada nas laterais e base da guia quina
Parafuso inox 304 AACC 02,9x19mm não incluso
ΛΟΥΛΟ
WAOWA

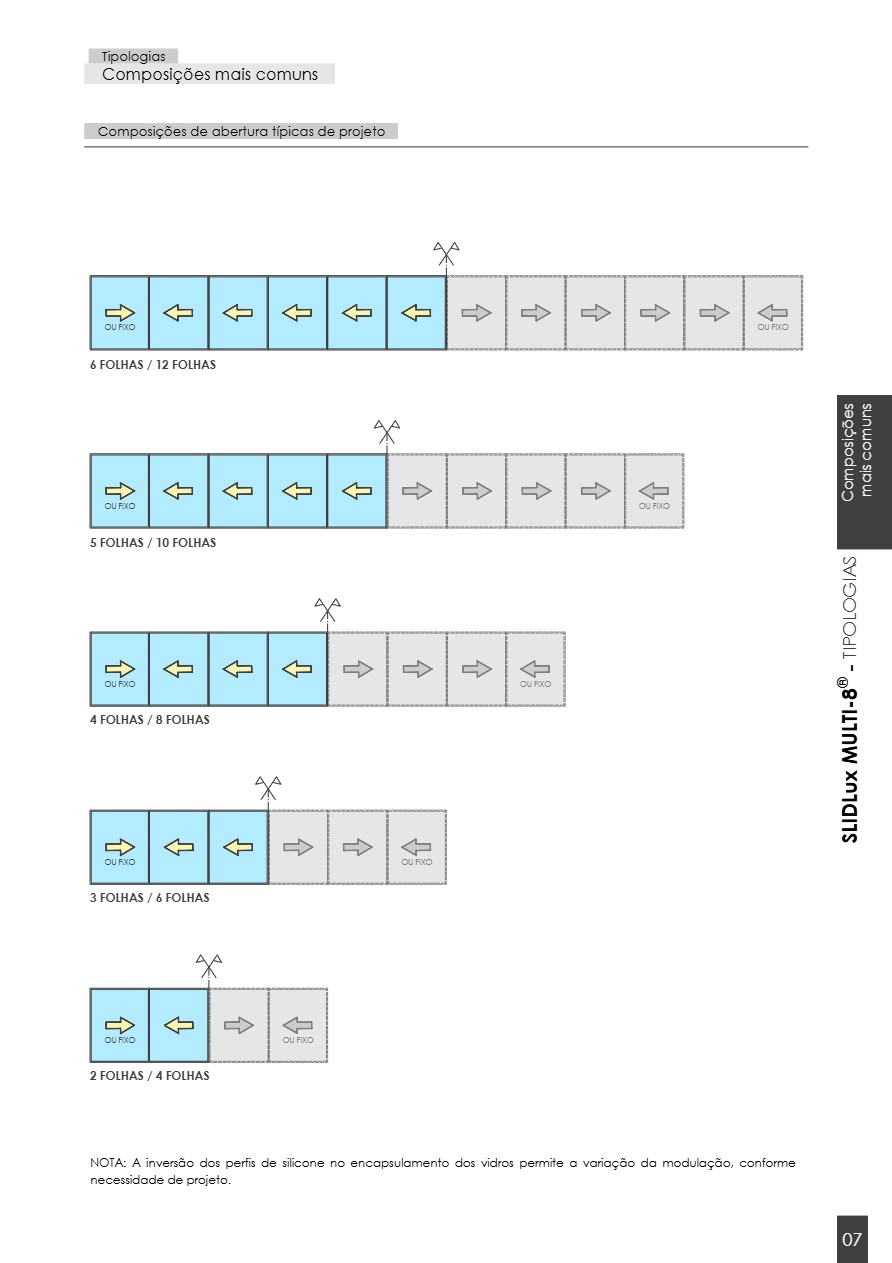

NOTA: A inversão dos perfis de silicone no encapsulamento dos vidros permite a variação da modulação, conforme necessidade de projeto.

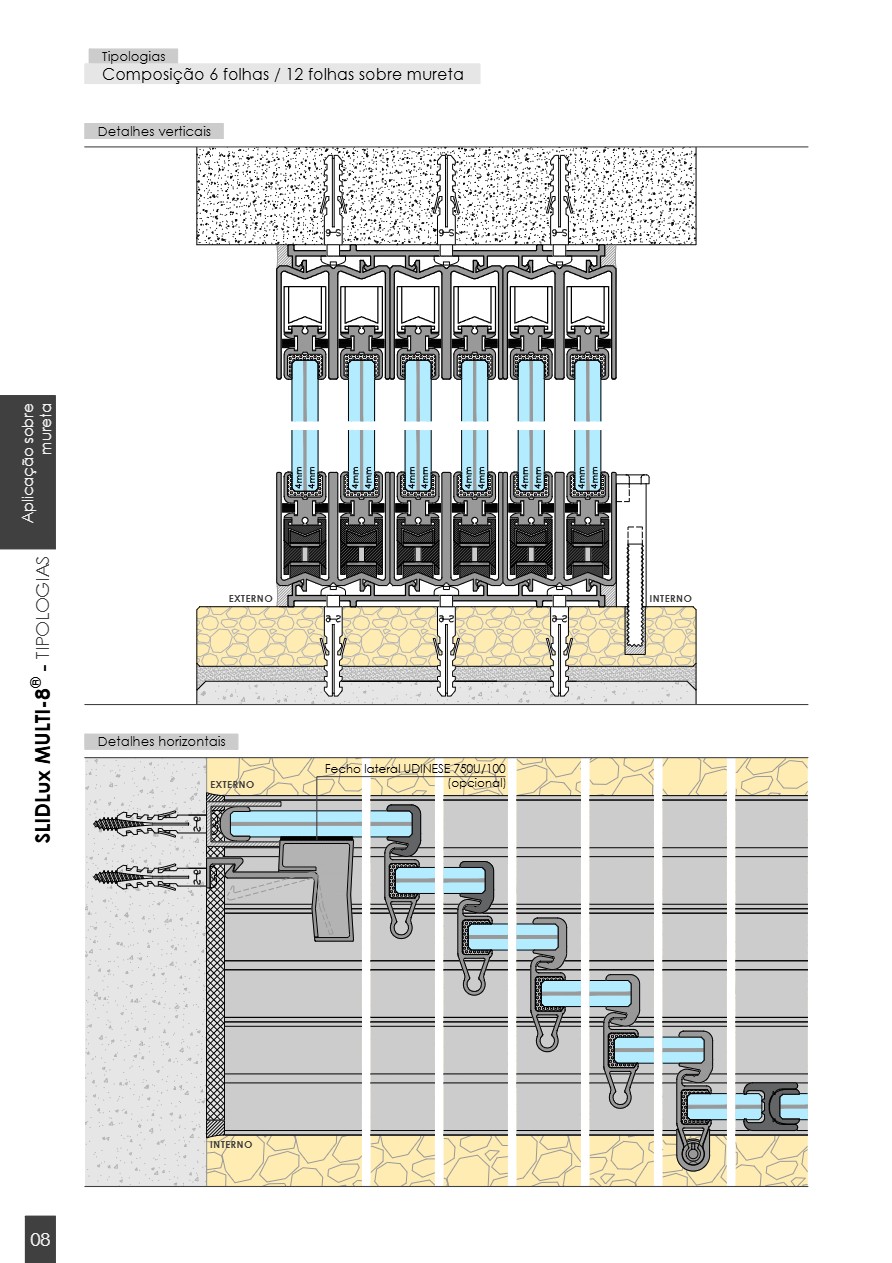

Composição 6 folhas / 12 folhas sobre mureta

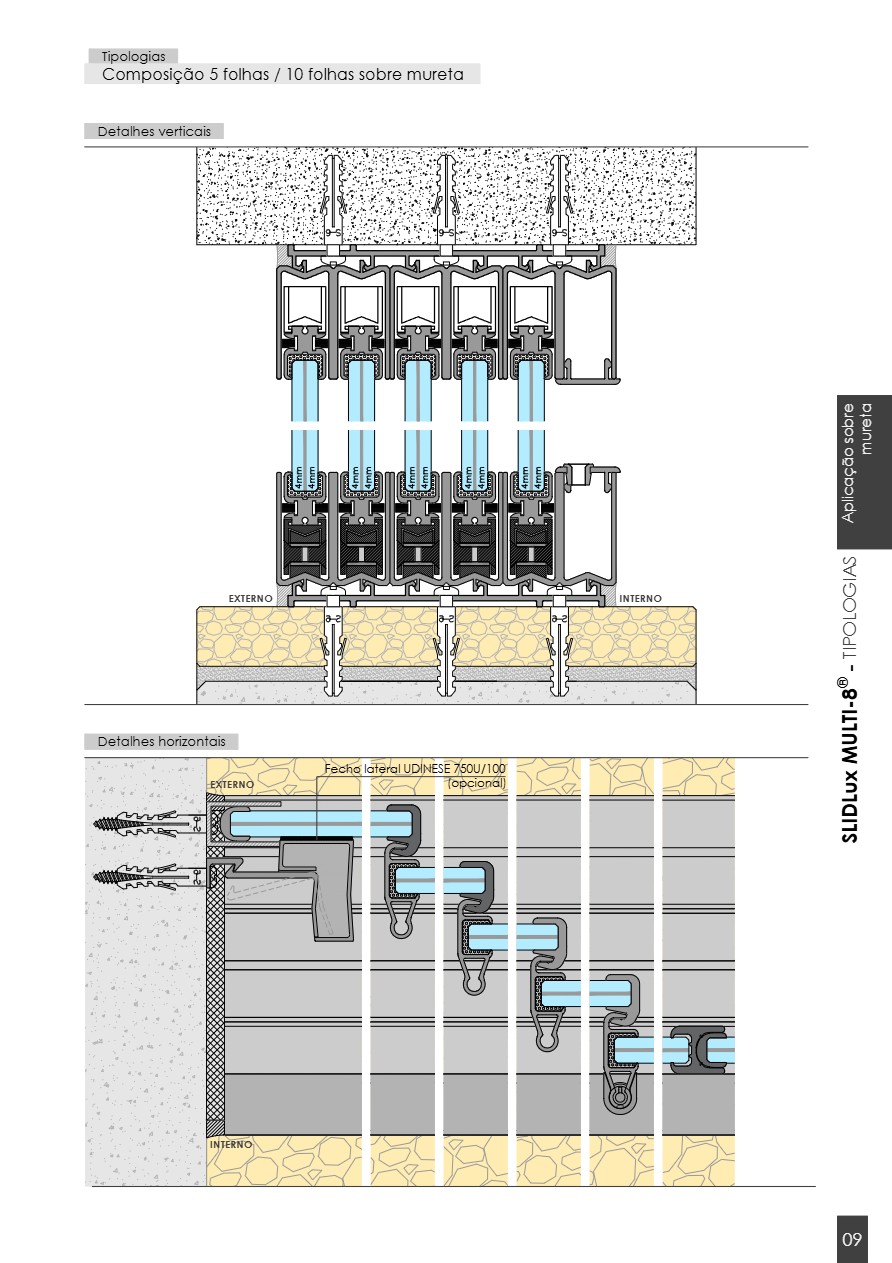

Composição 5 folhas / 10 folhas sobre mureta

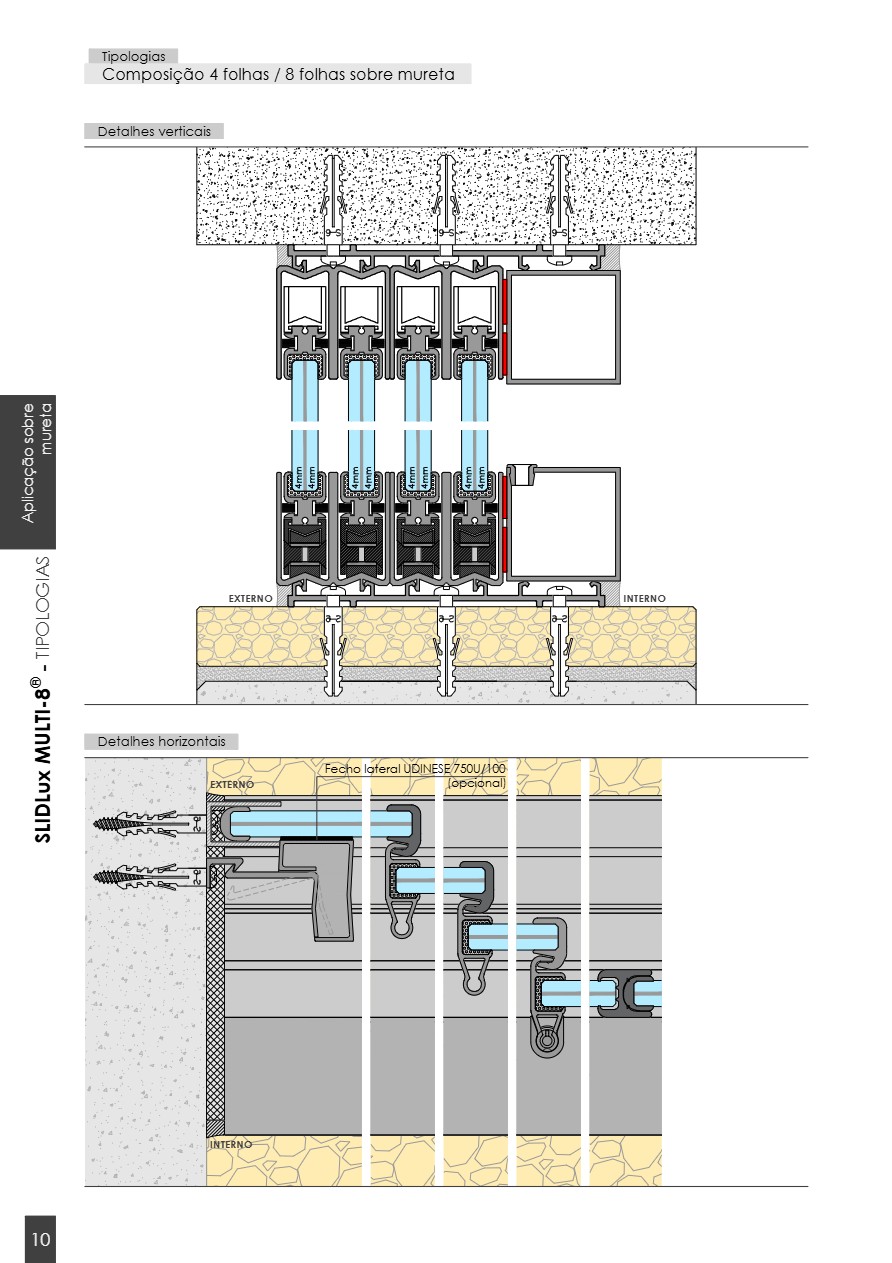

Composição 4 folhas / 8 folhas sobre mureta

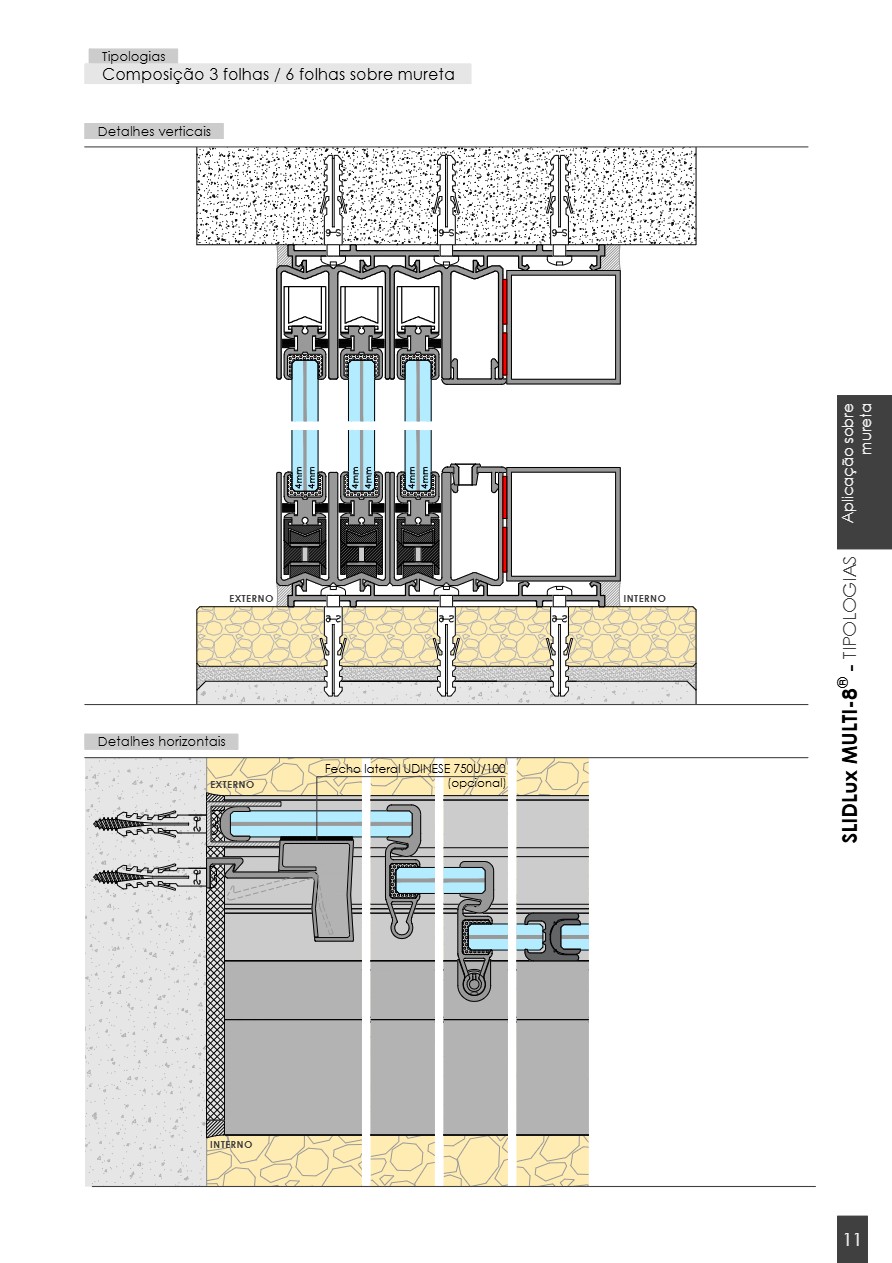

Composição 3 folhas / 6 folhas sobre mureta

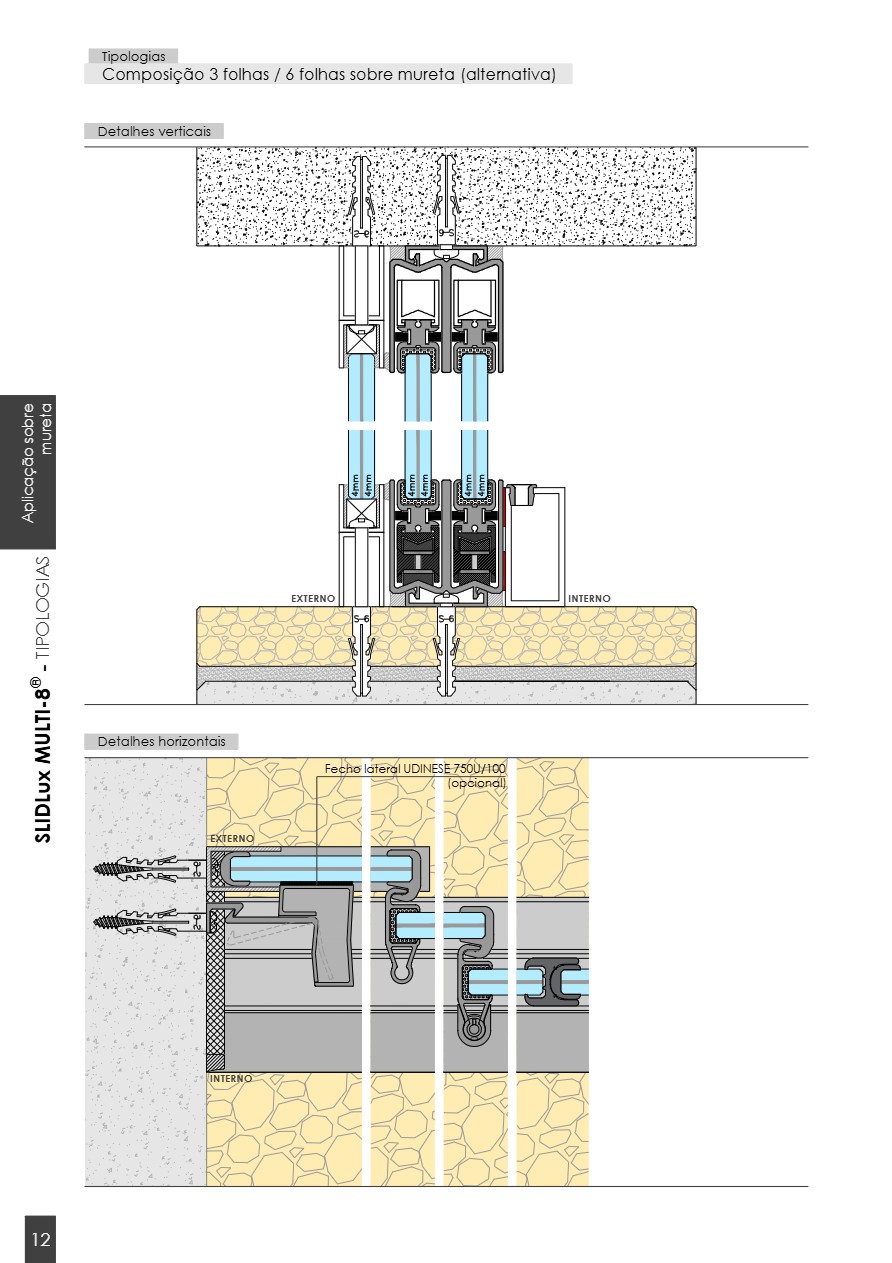

Composição 3 folhas / 6 folhas sobre mureta (alternativa)

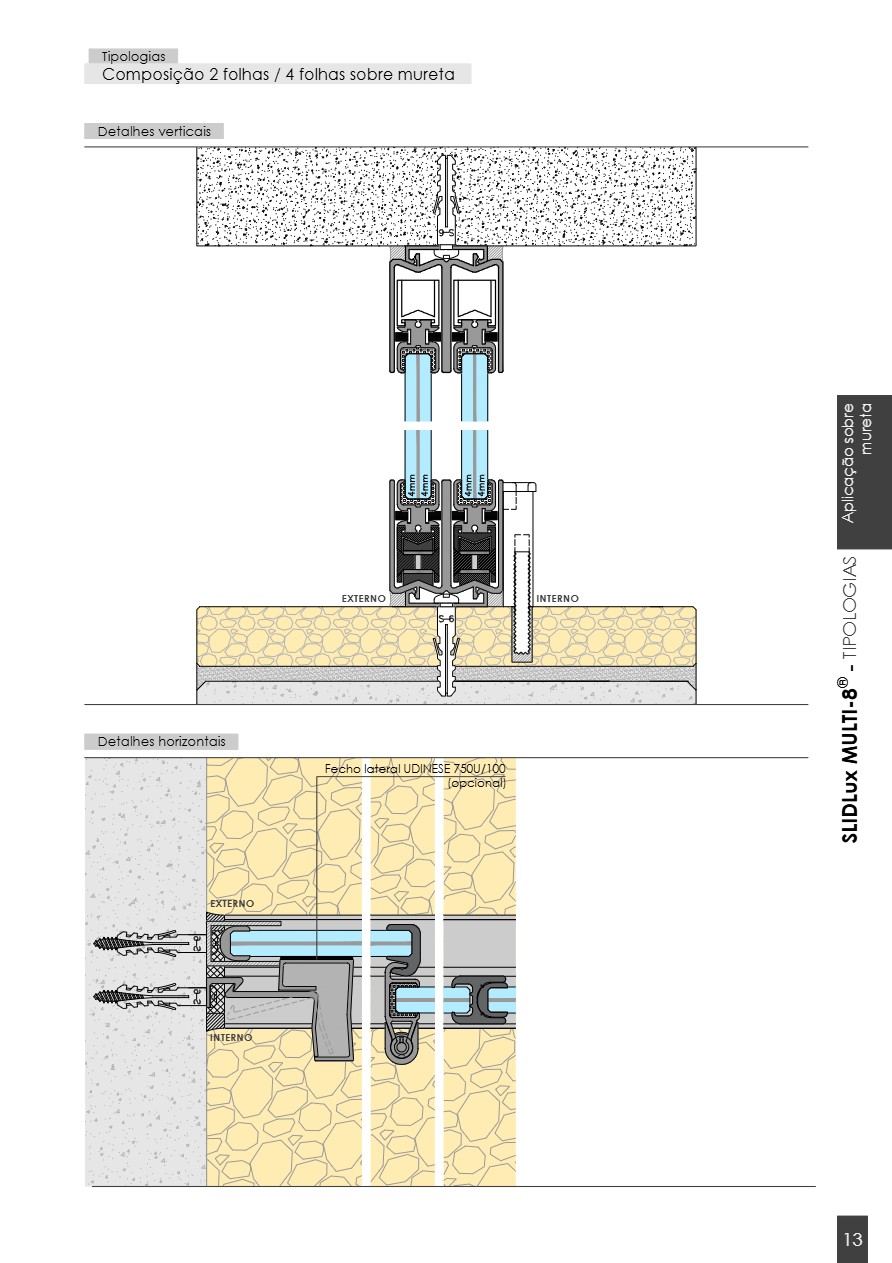

Composição 2 folhas / 4 folhas sobre mureta

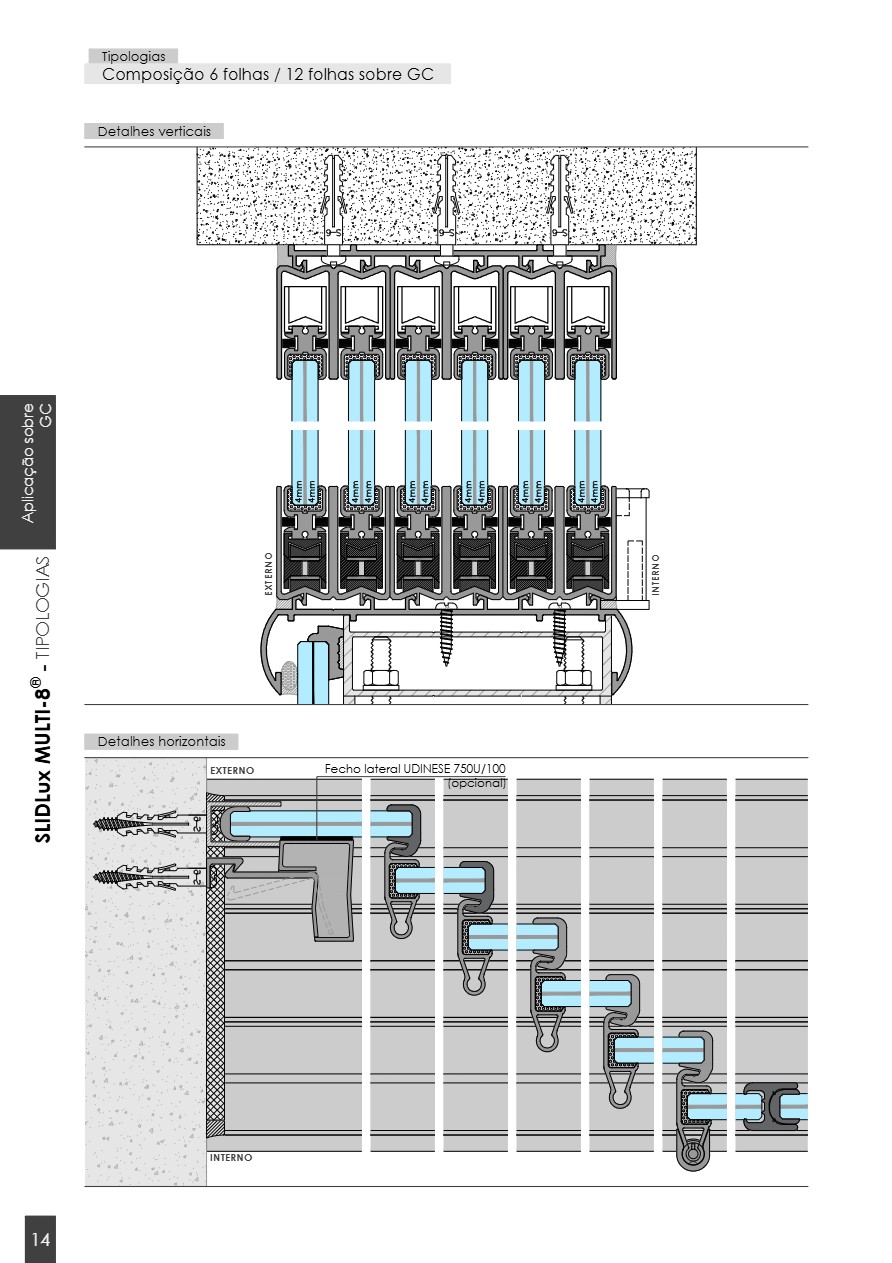

Composição 6 folhas / 12 folhas sobre GC

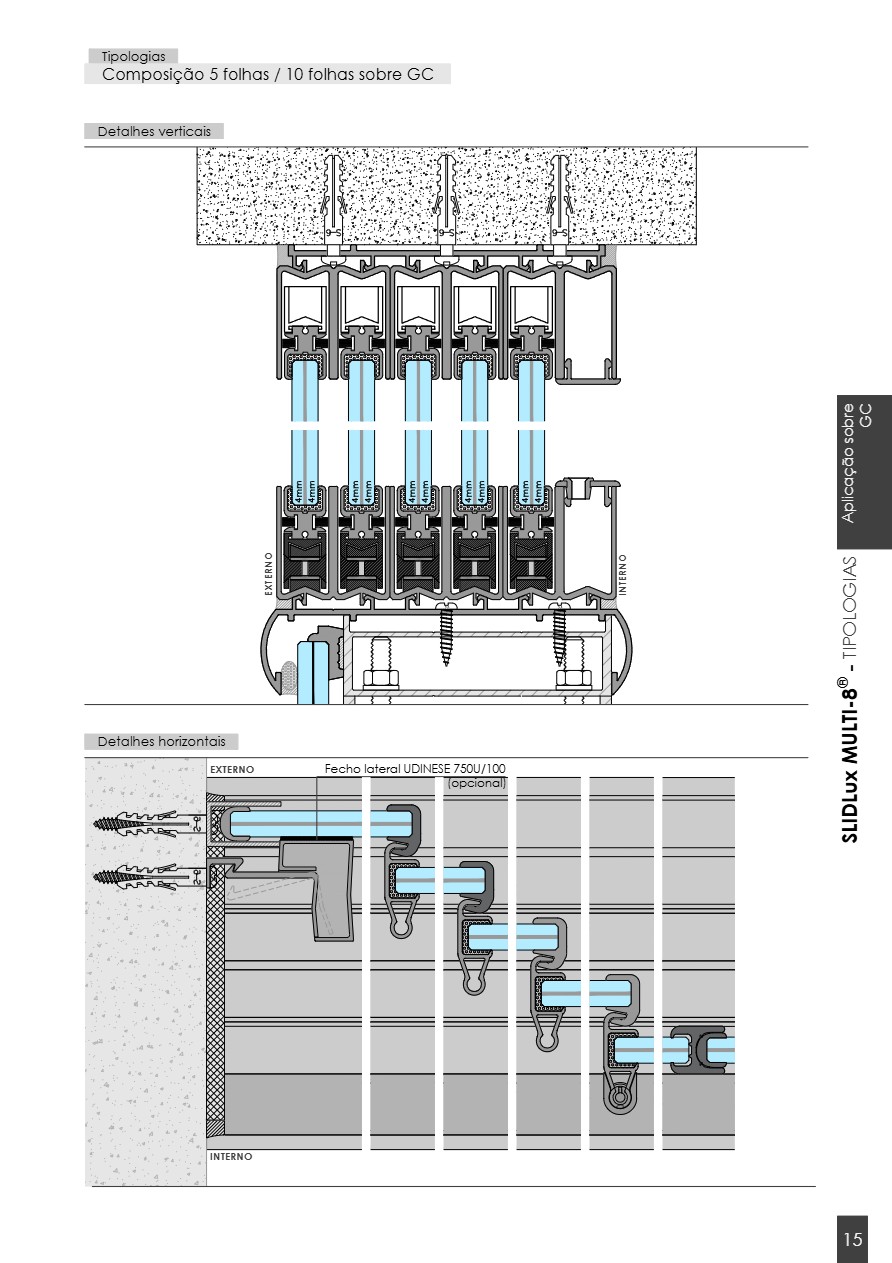

Composição 5 folhas / 10 folhas sobre GC

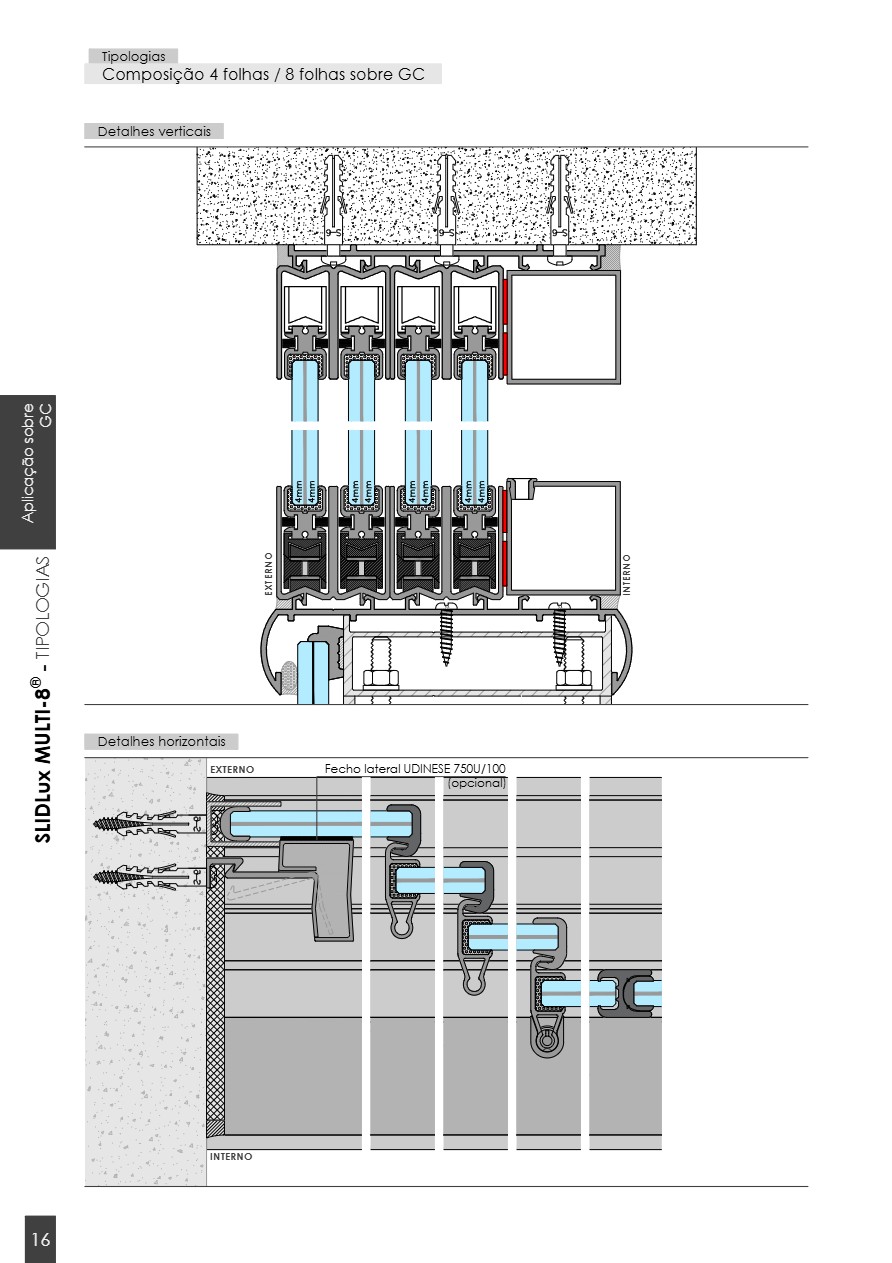

Composição 4 folhas / 8 folhas sobre GC
Composição 3 folhas / 6 folhas sobre GC

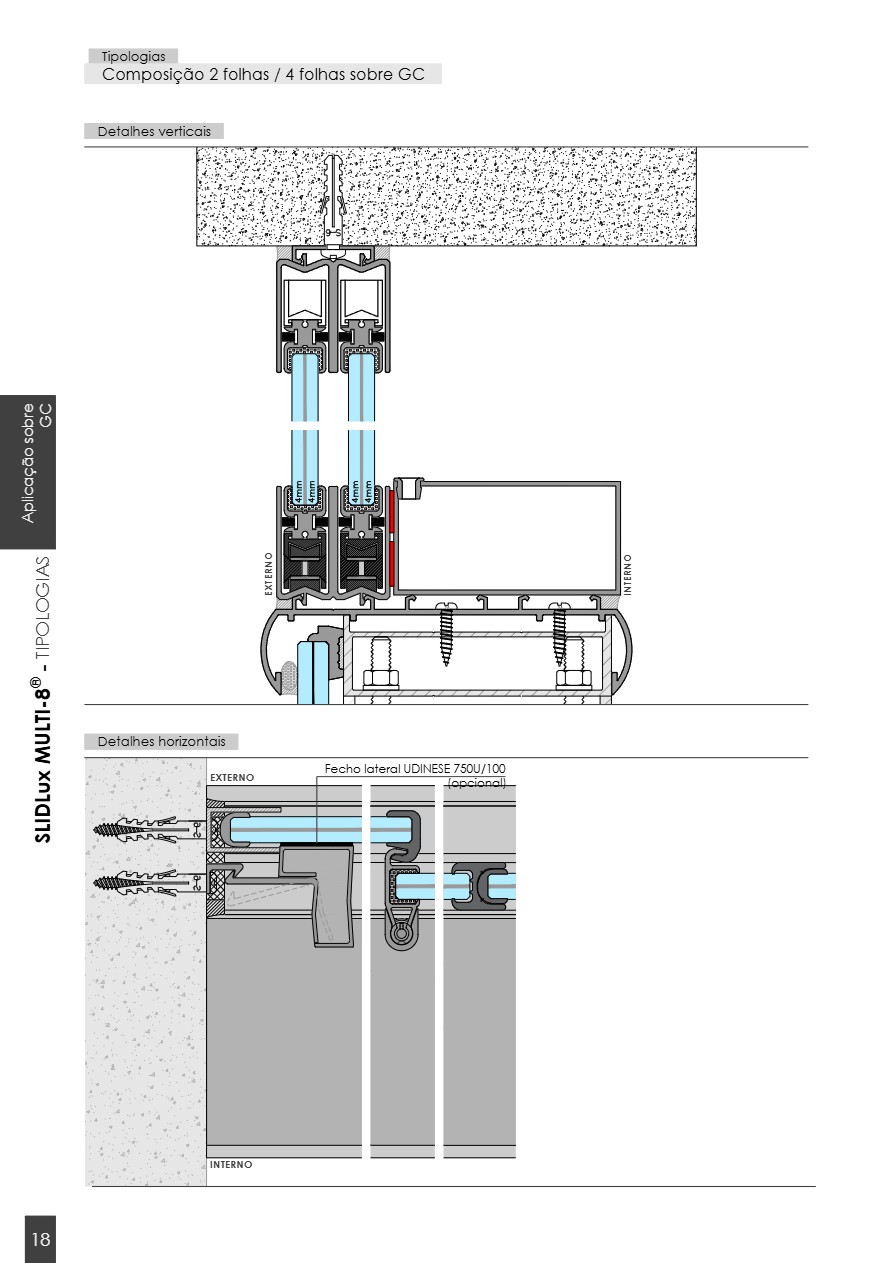

Composição 2 folhas / 4 folhas sobre GC

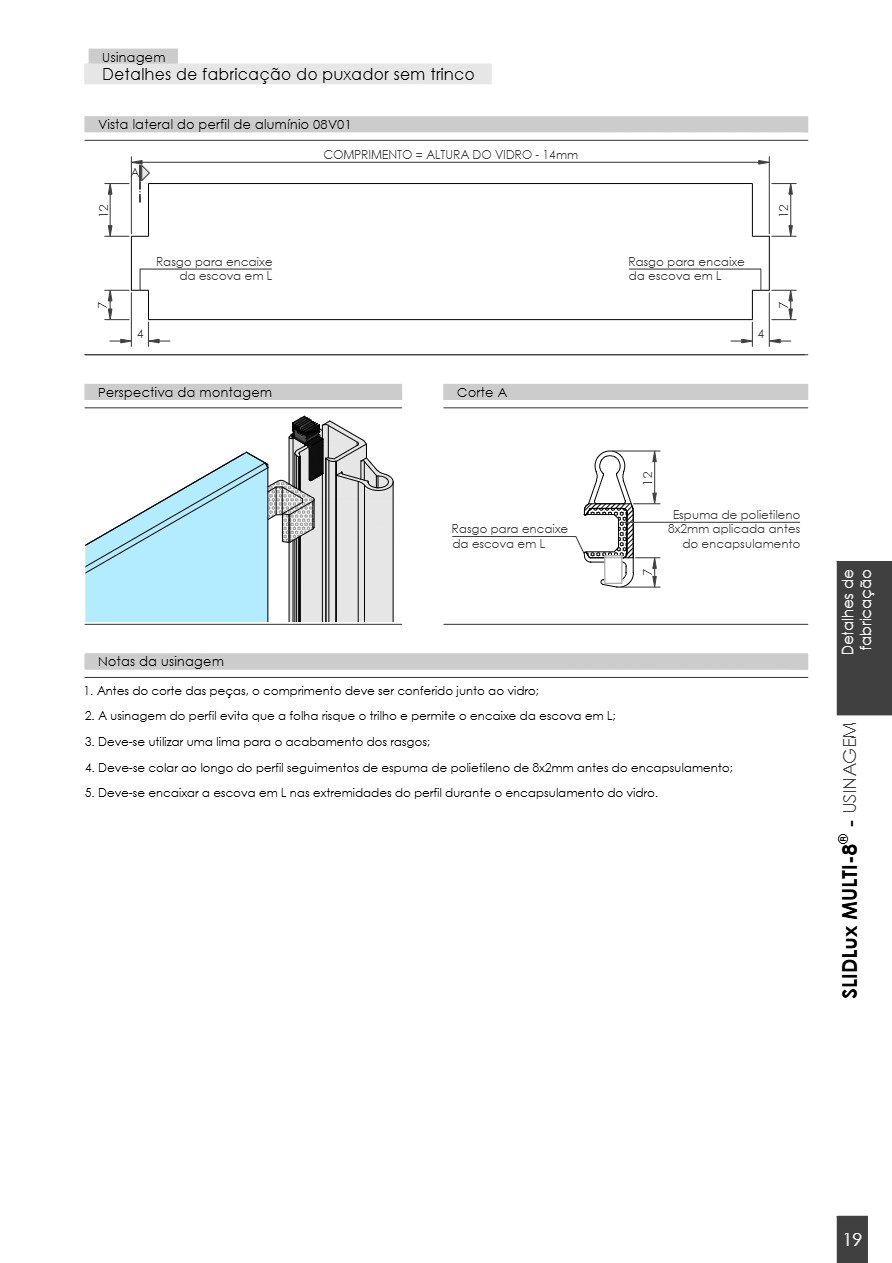

Detalhes de fabricação do puxador sem trinco
Vista lateral do perfil de alumínio 08V01
COMPRIMENTO = ALTURA DO VIDRO - 14mm
Rasgo para encaixe da escova em L
Perspectiva da montagem
Corte A Rasgo para encaixe da escova em L
Notas da usinagem
1. Antes do corte das peças, o comprimento deve ser conferido junto ao vidro;
2. A usinagem do perfil evita que a folha risque o trilho e permite o encaixe da escova em L;
3. Deve-se utilizar uma lima para o acabamento dos rasgos;
Rasgo para encaixe da escova em L
Espuma de polietileno 8x2mm aplicada antes do encapsulamento
4. Deve-se colar ao longo do perfil seguimentos de espuma de polietileno de 8x2mm antes do encapsulamento;
5. Deve-se encaixar a escova em L nas extremidades do perfil durante o encapsulamento do vidro.
SLIDLUX MULTI-8Ⓡ USINAGEM

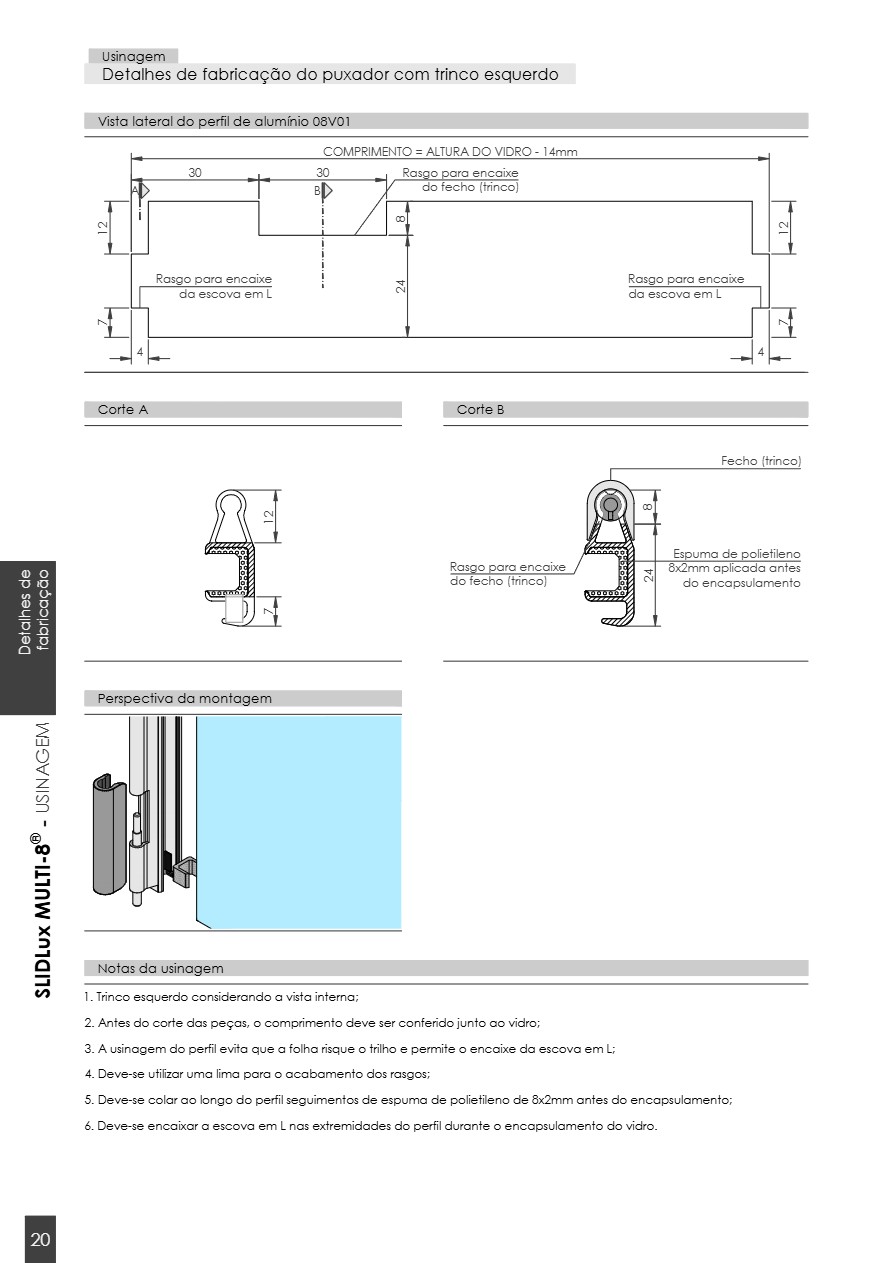

Detalhes de fabricação do puxador com trinco esquerdo
Vista lateral do perfil de alumínio 08V01
COMPRIMENTO = ALTURA DO VIDRO - 14mm
Rasgo para encaixe do fecho (trinco)
30 B
Rasgo para encaixe da escova em L
1. Trinco esquerdo considerando a vista interna;
2. Antes do corte das peças, o comprimento deve ser conferido junto ao vidro;
3. A usinagem do perfil evita que a folha risque o trilho e permite o encaixe da escova em L;
4. Deve-se utilizar uma lima para o acabamento dos rasgos;
Rasgo para encaixe da escova em L
Fecho (trinco)
Espuma de polietileno 8x2mm aplicada antes do encapsulamento
5. Deve-se colar ao longo do perfil seguimentos de espuma de polietileno de 8x2mm antes do encapsulamento;
6. Deve-se encaixar a escova em L nas extremidades do perfil durante o encapsulamento do vidro.

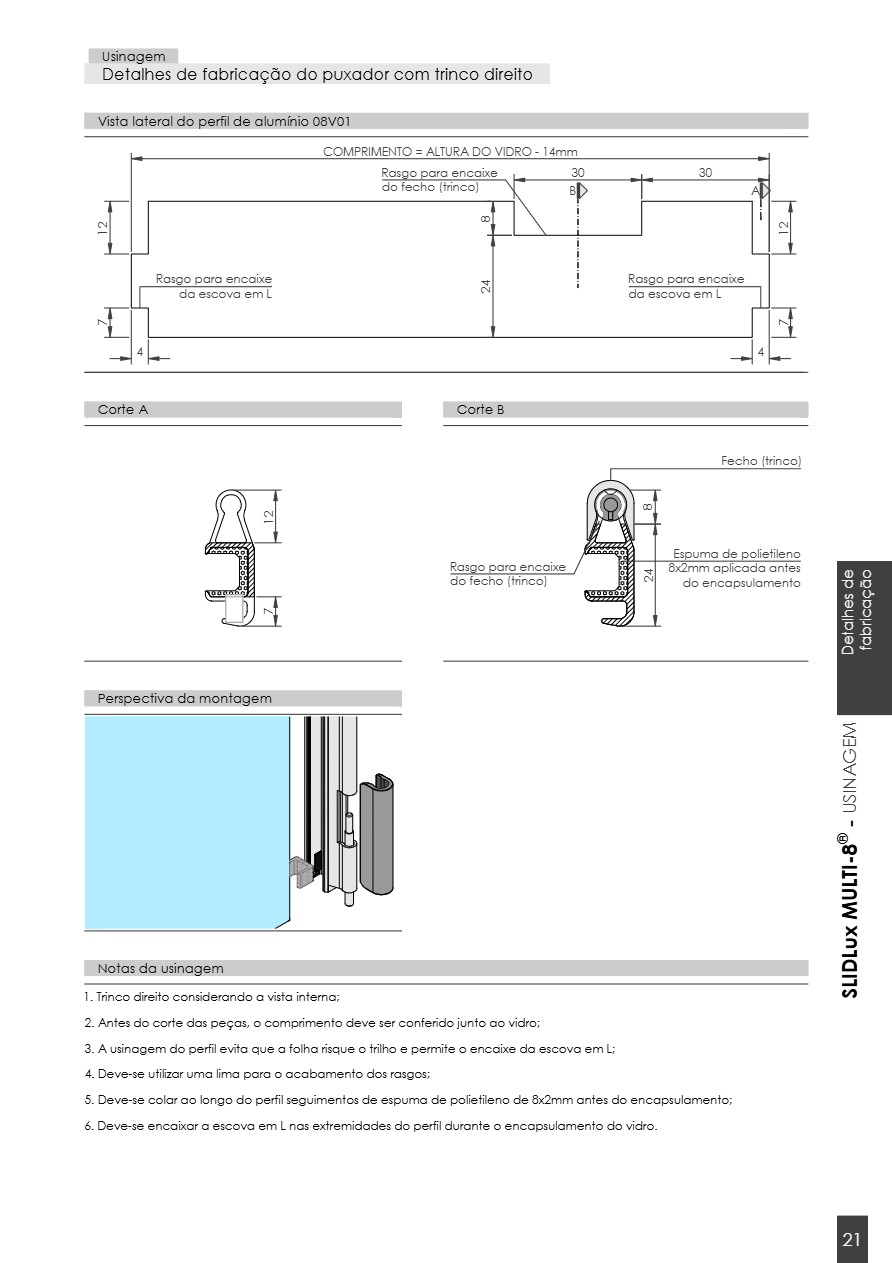

Detalhes de fabricação do puxador com trinco direito
Vista lateral do perfil de alumínio 08V01
COMPRIMENTO = ALTURA DO VIDRO - 14mm
Rasgo para encaixe do fecho (trinco)
Rasgo para encaixe da escova em L
1. Trinco direito considerando a vista interna;
2. Antes do corte das peças, o comprimento deve ser conferido junto ao vidro;
3. A usinagem do perfil evita que a folha risque o trilho e permite o encaixe da escova em L;
4. Deve-se utilizar uma lima para o acabamento dos rasgos;
Rasgo para encaixe da escova em L
Fecho (trinco)
Espuma de polietileno 8x2mm aplicada antes do encapsulamento
Detalhes de fabricação
5. Deve-se colar ao longo do perfil seguimentos de espuma de polietileno de 8x2mm antes do encapsulamento;
6. Deve-se encaixar a escova em L nas extremidades do perfil durante o encapsulamento do vidro.

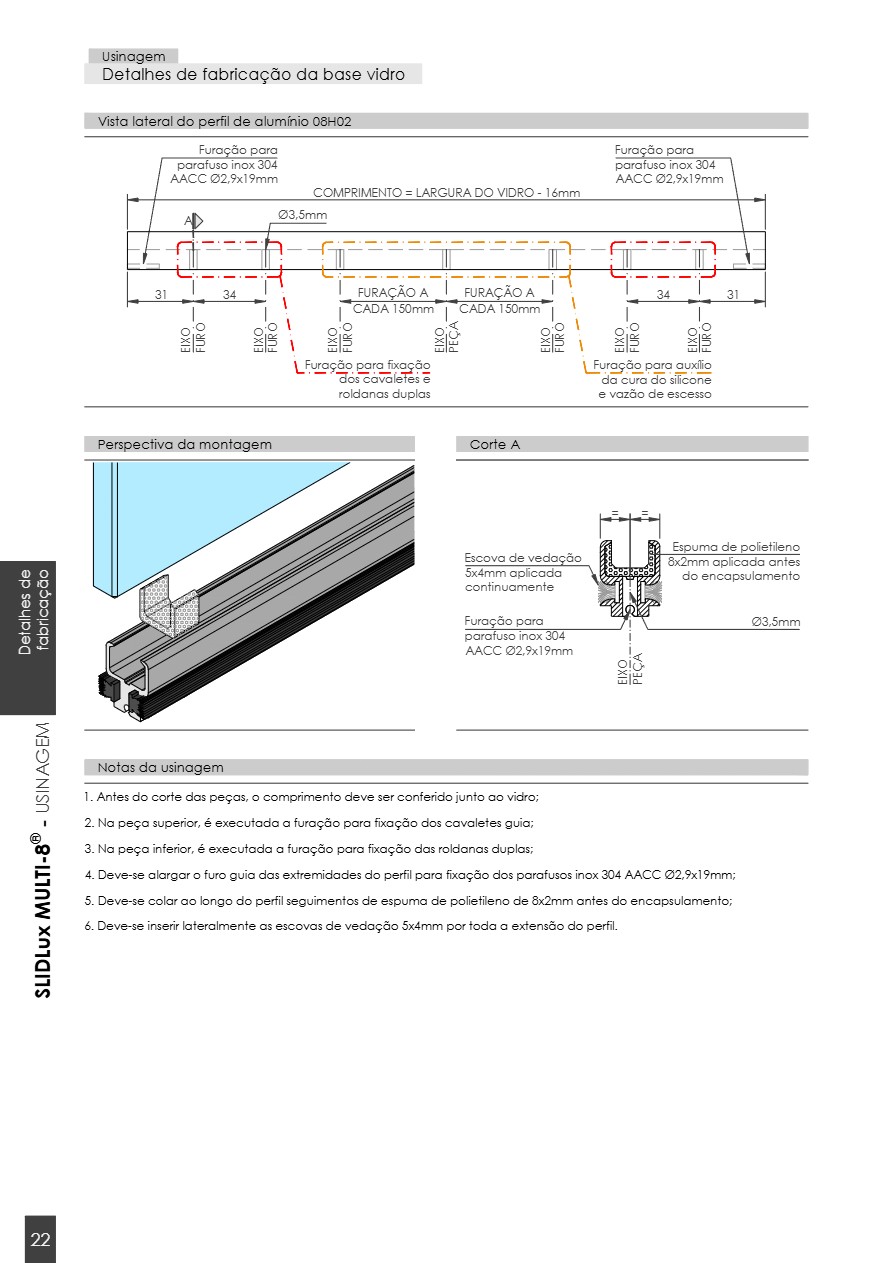

Detalhes de fabricação da base vidro
Vista lateral do perfil de alumínio 08H02
Furação para parafuso inox 304
AACC 02,9x19mm
COMPRIMENTO = LARGURA DO VIDRO - 16mm
Furação para fixação dos cavaletes e roldanas duplas
Furação para parafuso inox 304 AACC 02,9x19mm
SLIDLUX MULTI-8 USINAGEM
Notas da usinagem
Furação para parafuso inox 304 AACC 02,9x19mm
Furação para auxílio da cura do silicone e vazão de escesso
Espuma de polietileno 8x2mm aplicada antes do encapsulamento
1. Antes do corte das peças, o comprimento deve ser conferido junto ao vidro; 2. Na peça superior, é executada a furação para fixação dos cavaletes guia;
3. Na peça inferior, é executada a furação para fixação das roldanas duplas;
4. Deve-se alargar o furo guia das extremidades do perfil para fixação dos parafusos inox 304 AACC 02,9x19mm; 5. Deve-se colar ao longo do perfil seguimentos de espuma de polietileno de 8x2mm antes do encapsulamento; 6. Deve-se inserir lateralmente as escovas de vedação 5x4mm por toda a extensão do perfil.

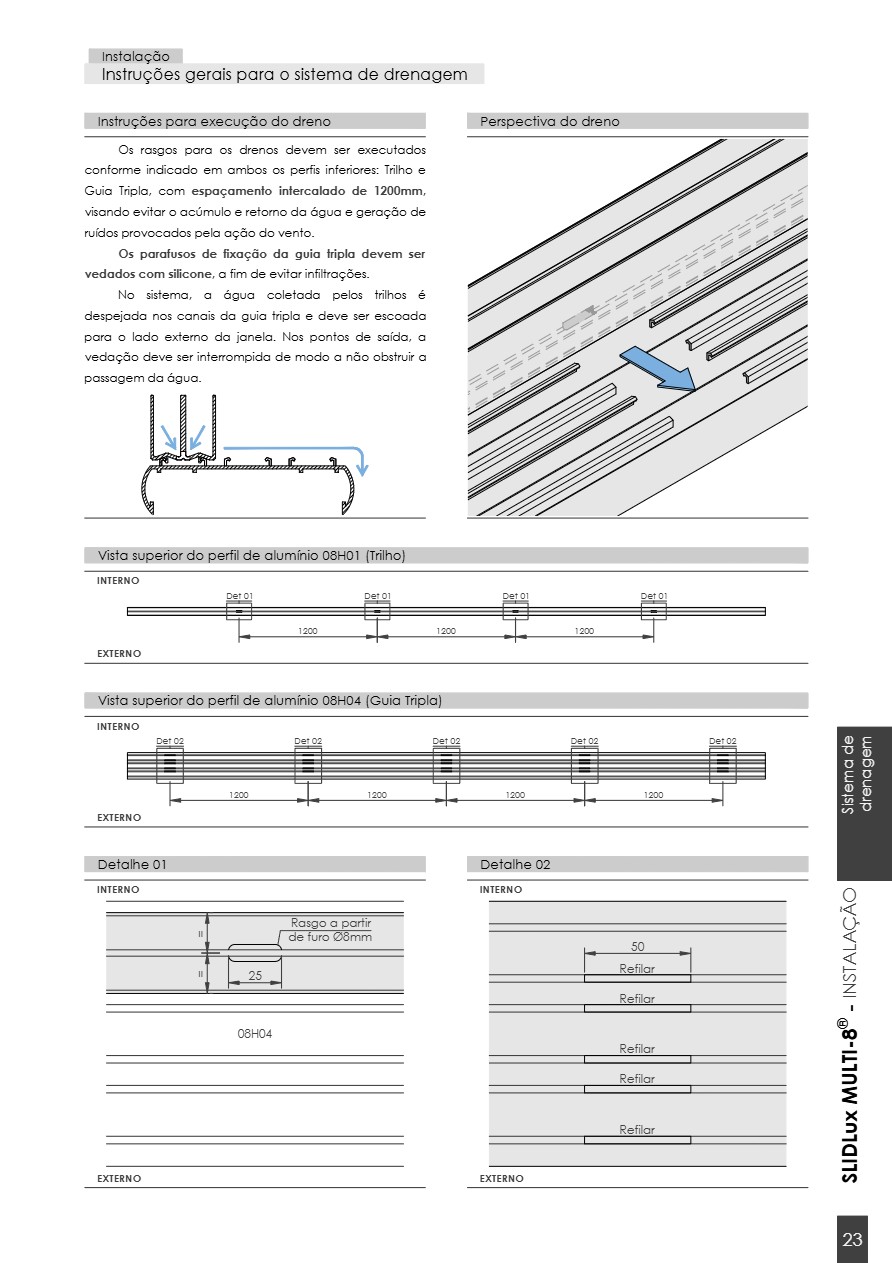

Instruções gerais para o sistema de drenagem
Os rasgos para os drenos devem ser executados conforme indicado em ambos os perfis inferiores: Trilho e Guia Tripla, com espaçamento intercalado de 1200mm, visando evitar o acúmulo e retorno da água e geração de ruídos provocados pela ação do vento.
Os parafusos de fixação da guia tripla devem ser vedados com silicone, a fim de evitar infiltrações.
No sistema, a água coletada pelos trilhos é despejada nos canais da guia tripla e deve ser escoada para o lado externo da janela. Nos pontos de saída, a vedação deve ser interrompida de modo a não obstruir a passagem da água.
Perspectiva do dreno
سلام
Vista superior do perfil de alumínio 08H01 (Trilho)
Vista superior do perfil de alumínio 08H04 (Guia Tripla)

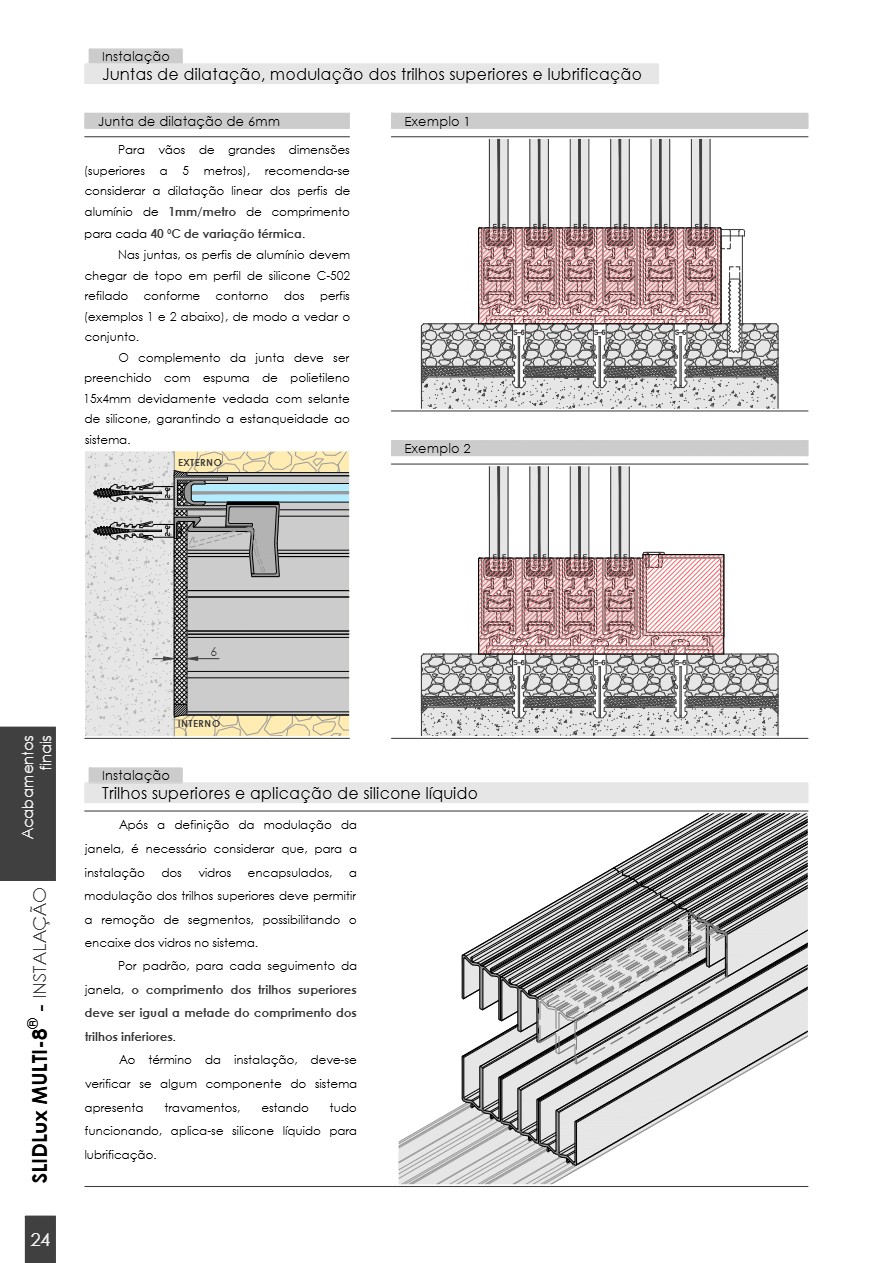

Juntas de dilatação, modulação dos trilhos superiores e lubrificação
Para vãos de grandes dimensões (superiores a 5 metros), recomenda-se considerar a dilatação linear dos perfis de alumínio de 1mm/metro de comprimento para cada 40 °C de variação térmica.
Nas juntas, os perfis de alumínio devem chegar de topo em perfil de silicone C-502 refilado conforme contorno dos perfis (exemplos 1 e 2 abaixo), de modo a vedar o conjunto.
O complemento da junta deve ser preenchido com espuma de polietileno 15x4mm devidamente vedada com selante de silicone, garantindo a estanqueidade ao sistema.
Após a definição da modulação da janela, é necessário considerar que, para a instalação dos vidros encapsulados, a modulação dos trilhos superiores deve permitir a remoção de segmentos, possibilitando o encaixe dos vidros no sistema.
Por padrão, para cada seguimento da janela, o comprimento dos trilhos superiores deve ser igual a metade do comprimento dos trilhos inferiores.
Ao término da instalação, deve-se verificar se algum componente do sistema apresenta travamentos, estando
SLIDLUX MULTI-8Ⓡ - INSTALAÇÃO tudo funcionando, aplica-se silicone líquido para lubrificação.

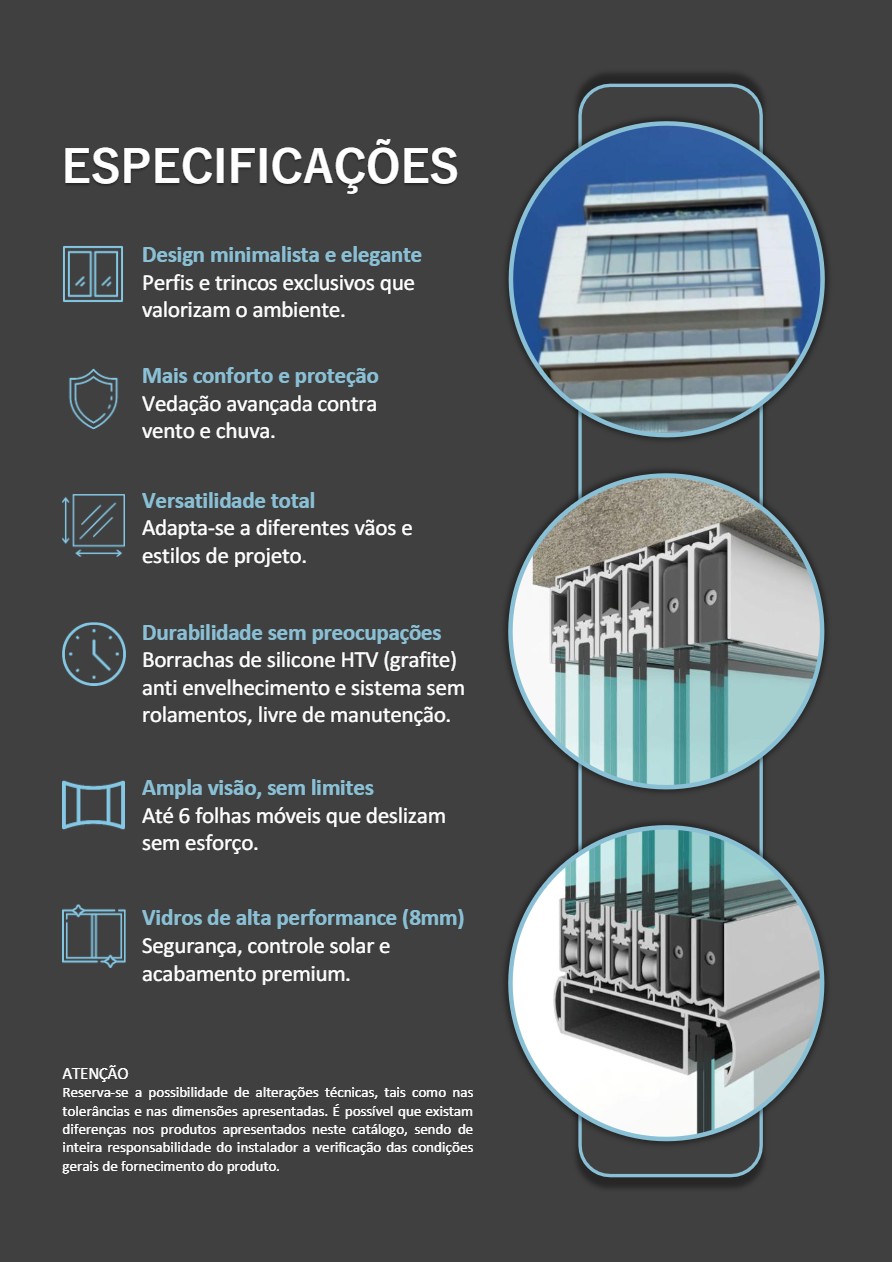

ESPECIFICAÇÕES
Design minimalista e elegante
Perfis e trincos exclusivos que valorizam o ambiente.
Adapta-se a diferentes vãos e estilos de projeto.
Durabilidade sem preocupações Borrachas de silicone HTV (grafite) anti envelhecimento e sistema sem rolamentos, livre de manutenção.
Ampla visão, sem limites
Até 6 folhas móveis que deslizam sem esforço.
Vidros de alta performance (8mm) Segurança, controle solar e acabamento premium.
Reserva-se a possibilidade de alterações técnicas, tais como nas tolerâncias e nas dimensões apresentadas. É possível que existam diferenças nos produtos apresentados neste catálogo, sendo de inteira responsabilidade do instalador a verificação das condições gerais de fornecimento do produto.
